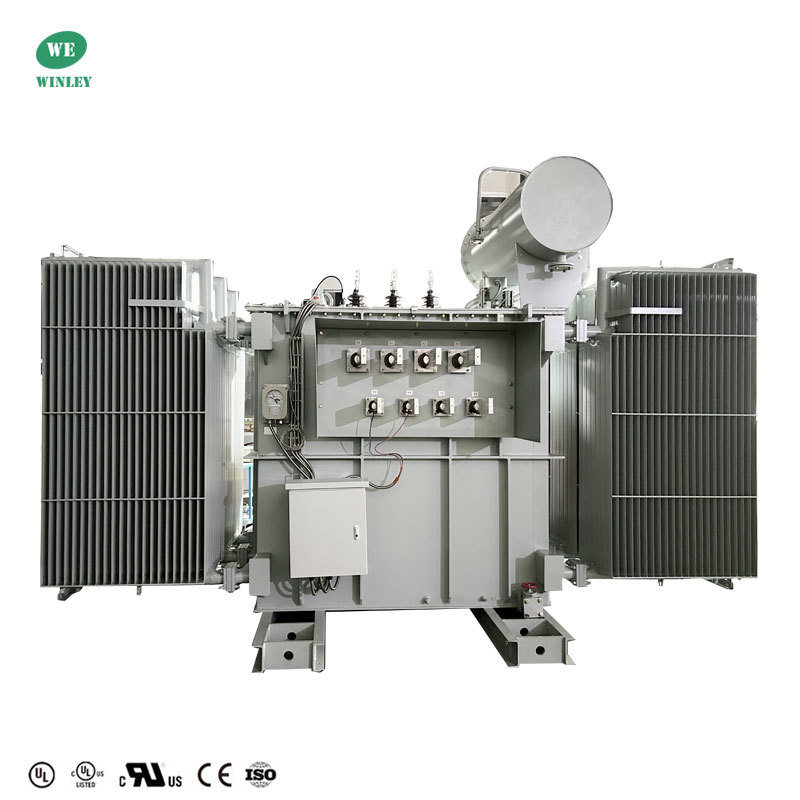

หม้อแปลงไฟฟ้าสถานีย่อย 6500 Kva แบบ Step-Up 480V ถึง 13800V แบบ Double-Split สำหรับโซลาร์เซลล์

ชื่อแบรนด์:	WINLEY
เลขรุ่น:	S-6500/13.8
ขั้นต่ำ:	1 หน่วย
ราคา:	$1000-$150000
รายละเอียดการบรรจุ:	กรณีไม้อัด
เงื่อนไขการจ่ายเงิน:	ที/ที

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ได้รับการรับรอง:

CE,ISO

พิมพ์:

เครื่องปรับปรุงสถานีไฟฟ้า

การดำเนินการ:

ก้าวขึ้น

ความจุ:

6500Kva

แรงดันหลัก:

480Y/277-480Y/277

แรงดันรอง:

13800V

กลุ่มเวกเตอร์:

Dyn11,yn11

คลาสความเย็น:

Onan; ระบายความร้อนด้วยตนเอง

มาตรฐาน:

IEC60076

สามารถในการผลิต:

500SET/เดือน

เน้น:

หม้อแปลงสถานีย่อย 6500KVA

หม้อแปลงไฟฟ้า 480V ถึง 13800V

DYN11

หม้อแปลงชนิดน้ำมัน yn11

คําอธิบายสินค้า

หม้อแปลงไฟฟ้าสถานีย่อย 6500 Kva ก้าวขึ้น 480V ถึง 13800V หม้อแปลงพลังงานแสงอาทิตย์แบบแยกส่วนคู่

หม้อแปลง Step-Up แบบแยกส่วนพลังงานแสงอาทิตย์เป็นหม้อแปลงชนิดพิเศษที่ออกแบบมาสำหรับระบบพลังงานแสงอาทิตย์โดยเฉพาะ ใช้ขดลวดแยกคู่เพื่อเพิ่มเอาต์พุตแรงดันต่ำจากแผงโซลาร์เซลล์ (หรืออินเวอร์เตอร์) ให้เป็นแรงดันไฟฟ้าที่สูงขึ้นอย่างมีประสิทธิภาพ เหมาะสำหรับการเชื่อมต่อโครงข่ายหรือการจัดเก็บพลังงาน หม้อแปลงไฟฟ้าจะแยกอินพุตออกเป็นขดลวดสองเส้นแยกกันและเลื่อนขึ้นในขณะที่ยังคงรักษาการแยกทางไฟฟ้า จึงช่วยเพิ่มประสิทธิภาพและความปลอดภัย

ข้อมูลหลักของหม้อแปลงไฟฟ้าสถานีย่อย

เลขที่	รายละเอียด	หน่วย	ข้อมูลจำเพาะ
1	พิมพ์	-	แบบแช่น้ำมัน ชนิดอนุรักษ์
2	กำลังไฟพิกัด	เควีเอ	6500
3	กำลัง 1	เควีเอ	3700KVA สูงสุด ปัจจุบัน 6000A
4	กำลัง 2	เควีเอ	2800KVA สูงสุด ปัจจุบัน 4500A
5	จำนวนเฟส	-	3
6	แรงดันไฟฟ้าหลัก	วี	480Y/277-480Y/277
7	การเชื่อมต่อหลัก 1	-	(4) จอบ 16 หลุม
8	การเชื่อมต่อหลัก 2	-	(4) จอบ 12 หลุม
9	แรงดันไฟฟ้าทุติยภูมิ	วี	13800
10	การเชื่อมต่อรอง	-	(3) บูชพอร์ซเลน 15kV
11	ประเภทการแตะ	-	ปิดวงจร
12	ช่วงการแตะ	-	±2*2.5%
13	วิธีการทำความเย็น	-	โอนัน
14	ความถี่ที่กำหนด	เฮิรตซ์	60
15	กลุ่มเวกเตอร์	-	Dyn11,yn11
16	ชั้นฉนวน	-	ก
17	อุณหภูมิโดยรอบ	℃	จาก -10 ถึง 40
18	อุณหภูมิสูงขึ้น	เค	65

การเขียนแบบหม้อแปลงไฟฟ้าย่อยของสถานีไฟฟ้าย่อย

คุณสมบัติของหม้อแปลงไฟฟ้าแบบแยกส่วนคู่

กระจายความร้อนได้ดีขึ้น- การแยกแกนและม้วนออกเป็นสองซีกสมมาตรจะช่วยลดการสร้างความร้อน ลดจุดร้อนและปรับปรุงการระบายความร้อน ซึ่งสำคัญสำหรับการทำงานที่เชื่อถือได้ในสภาพแวดล้อม PV ที่มีอุณหภูมิสูง
การทำงานแบบขนานที่ดีขึ้น- แต่ละครึ่งสามารถทำงานแยกจากกันหรือทำงานร่วมกันได้ ทำให้สามารถแบ่งโหลดได้อย่างยืดหยุ่น และช่วยให้หม้อแปลงยังคงทำงานต่อไปได้หากส่วนหนึ่งออฟไลน์ เพิ่มความซ้ำซ้อนและความพร้อมใช้งาน
การขนส่งและติดตั้งง่ายขึ้น- ส่วนประกอบที่เล็กกว่าและเบากว่าจะเคลื่อนย้ายไปยังสถานที่ห่างไกลหรือบนภูเขาได้ง่ายกว่า และการประกอบที่ไซต์งานง่ายกว่า โดยเฉพาะอย่างยิ่งสำหรับสถานีสำเร็จรูปหรือติดตั้งแบบลื่นไถล
ประหยัดพื้นที่และเป็นโมดูลาร์- การออกแบบแบบแยกส่วนรองรับรูปแบบขนาดกะทัดรัด (ขนานหรือรูปตัว L) ทำให้เหมาะอย่างยิ่งสำหรับสถานีย่อยแบบโมดูลาร์ที่มีพื้นที่จำกัด
การรบกวนทางแม่เหล็กไฟฟ้าที่ต่ำกว่า (EMI)- ฟลักซ์แม่เหล็กและกระแสไฟฟ้าที่สมดุลระหว่างทั้งสองซีกจะช่วยลดสัญญาณรบกวนแม่เหล็กไฟฟ้า ช่วยให้ปฏิบัติตามข้อกำหนดของ EMC
ความยืดหยุ่นในการบำรุงรักษา- บางครั้งอาจทำให้ด้านหนึ่งออฟไลน์เพื่อตรวจสอบหรือบำรุงรักษาบางส่วนโดยไม่ต้องหยุดการส่งพลังงาน ซึ่งมีคุณค่าสำหรับไซต์ที่สำคัญ เช่น ศูนย์ข้อมูลหรือฮับหมุนเวียน

แอปพลิเคชัน

โรงไฟฟ้าพลังงานแสงอาทิตย์ขนาดใหญ่ใช้กำลังไฟฟ้า 500 กิโลวัตต์เป็นหน่วยสร้างพื้นฐาน และอินเวอร์เตอร์ขนาด 500 กิโลวัตต์เป็นมาตรฐานของตลาด การเชื่อมต่ออินเวอร์เตอร์กับสถานีย่อยสำเร็จรูป (แบบกล่อง) เป็นขั้นตอนสำคัญในระบบ PV ดังนั้นการออกแบบจึงต้องสร้างสมดุลระหว่างการควบคุมต้นทุนกับความถูกต้องทางเทคนิค หม้อแปลงไฟฟ้าแบบแยกคู่จึงนำเสนอโซลูชันการเพิ่มแรงดันไฟฟ้าในอุดมคติ

ข้อมูลจำเพาะของผลิตภัณฑ์

เควีเอ	เอชวี	แอลวี	ความกว้าง(มิลลิเมตร)	ความยาว(มิลลิเมตร)	ความสูง(มิลลิเมตร)
315kVA	11000V	400V	800	696	1336
500kVA	27600V	480GrdY/277V	1730	2300	1510
500kVA	11000V	415V	1700	1700	1650
750kVA	11000V	433V	1850	พ.ศ. 2388	1465
1,000kVA	14400V	415/240V	1,085	พ.ศ. 2403	1570
1200kVA	13800V	240V	2450	1850	1820
1500kVA	24940V	600V	1800	พ.ศ. 2423	พ.ศ. 2438
2,000kVA	7200V	600GrdY/346	พ.ศ. 2309	2680	1982
2,000kVA	44000V	600V	1260	2090	1700
2500kVA	24940V	480GrdY/277V	2400	2200	2060
3,000kVA	11000V	415V	1600	2330	พ.ศ. 2463
3,000kVA	22800V	415/240V	2130	3500	พ.ศ. 2453
3750kVA	44000V	600V	2240	2650	2700
4,000kVA	33kV	600Y/347	2150	3250	2290
5,000kVA	34500V	7200V	3780	1850	3450
5,000kVA	34500V	4160V	2799	2400	2938
6300kVA	35000V	400V	3520	2820	3470
6800kVA	34500V	800V	3400	2670	3400
7500kVA	27600Y	4160V	3350	3290	2270
