| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | SCB10-5600/35 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $10000-$100000 |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เงื่อนไขการจ่ายเงิน: | T/T |

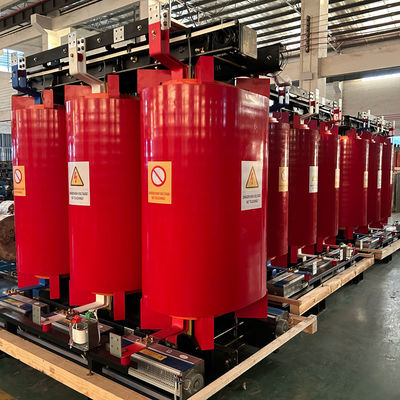

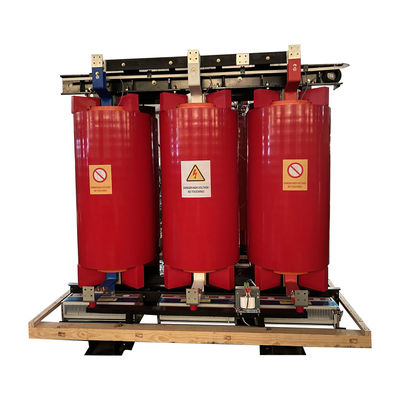

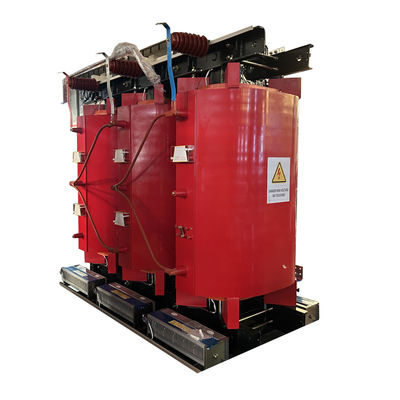

โคลิปพัดธาตุสําหรับเครื่องแปลงแบบแห้ง 33kv ขั้นตอนลงเครื่องแปลงการกระจายไฟฟ้า 5600kva
คุณสมบัติของเครื่องแปลงแห้ง
1) ความสามารถกันความชื้นและทนทานต่อการกัดกร่อน และสามารถทํางานได้ปกติในความชื้น 100% โดยเฉพาะสําหรับการทํางานในสภาพแวดล้อมที่รุนแรง
2) ความสูญเสีย, การปล่อยของท้องถิ่นขนาดเล็ก, เสียงเสียงน้อย, และความสามารถการระบายความร้อนที่แข็งแกร่ง, สามารถทํางาน 150% ของการทํางานภาระป้ายหมาย.
3) ความแข็งแรงทางกลทั้งหมดของโค้ล cast ทนความสามารถฉับพลัน short-circuit.
4) ปลอดภัย ป้องกันไฟ ไม่มีมลพิษ สามารถติดตั้งโดยตรงในศูนย์บรรทุก
5) การบํารุงรักษาและการติดตั้งง่าย ค่าใช้จ่ายในการดําเนินงานรวมต่ํา
ลักษณะโครงสร้าง
1)แกนเหล็กถูกทําจากเหล็กแผ่นซิลิคอนคุณภาพสูง ผิวถูกเคลือบด้วยการต่อต้านการกัดกร่อนและการระบายความร้อนที่ดีเพื่อให้แน่ใจว่าการสูญเสียและความทนทานต่อการกัดกร่อนของทรานฟอร์มน้อย
2) การลมความแรงสูงมีการลดลงแบบต่อเนื่อง ดิสก์ด้วยสายนําสตริป ((alumi num หรือทองแดง) และการปิดชั้นสองชั้น
3)การลมความดันต่ําถูกทําจากแผ่นอลูมิเนียมหรือทองแดงและบิดด้วยแผ่นกันหนาวที่นํามาใช้กับธาตุ epoxy.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)ในห้องหลอมแอกุ๊บ, ธ อร์ซินถูกหลั่งลงในหม้อเพื่อรักษาและสร้างโครงสร้างกระเป๋า FRP ความแข็งแรงสูง.

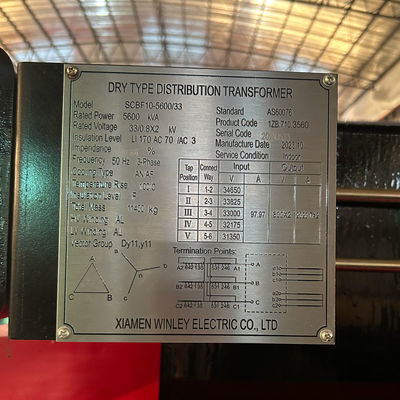

ข้อมูลหลัก
| ประเภท | ประเภทแห้ง โรสเหลือง |
| เลขรุ่น | SCB10-5600KVA/33 ~ 0.4KV |
| ขั้นตอน | 3 |
| ความจุ |
5600kVA
|
| ประเภทของอุปกรณ์ปิด | F/H |
| วิธีการเย็น | AN/AF |
| ความดันประถม | 33kv |
| ความดันระดับรอง | 800 วอลต์ |
| กลุ่มเวกเตอร์ |
Dy11
|
| ระยะการดึง | ± 2 × 25 |
| อัตราความถี่ | 50Hz/60Hz |
| การเพิ่มอุณหภูมิ | 100 °C |
| อุปสรรค | 9% |
| การสูญเสียโดยไม่มีภาระ | 8870W |
| ความสูญเสียในขณะบรรทุก ((120°C) | 55320W |
| วัสดุการลวด | อลูมิเนียมหรือทองแดง |
| อัตรา IP | IP00 ถึง IP54 |
|
น้ําหนัก
|
11500 |
| วัสดุหลัก | เหล็กซิลิคอน |
| มาตรฐาน | ANSI,IEC |
| รับรอง | CE / ISO |
รายละเอียด
| ความจุ | โวลเตชั่นสูง | ต่ํา | สัญลักษณ์การเชื่อมต่อ | ไม่มีการสูญเสียภาระ | การสูญเสียในภาระ | ไม่มีกระแสความแรง | น้ําหนัก | อิสระของวงจรสั้น |
| (KVA) | (KV) | โวลเตชั่น | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 ยิน |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
ลักษณะโครงสร้าง
1)แกนเหล็กถูกทําจากเหล็กแผ่นซิลิคอนคุณภาพสูง ผิวถูกเคลือบด้วยการต่อต้านการกัดกร่อนและการระบายความร้อนที่ดีเพื่อให้แน่ใจว่าการสูญเสียและความทนทานต่อการกัดกร่อนของทรานฟอร์มน้อย
2) การลมความแรงสูงมีการลดลงแบบต่อเนื่อง ดิสก์ด้วยสายนําสตริป ((alumi num หรือทองแดง) และการปิดชั้นสองชั้น
3)การลมความดันต่ําถูกทําจากแผ่นอลูมิเนียมหรือทองแดงและบิดด้วยแผ่นกันหนาวที่นํามาใช้กับธาตุ epoxy.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)ในห้องหลอมแอกุ๊บ, ธ อร์ซินถูกหลั่งลงในหม้อเพื่อรักษาและสร้างโครงสร้างกระเป๋า FRP ความแข็งแรงสูง.
|
