เฟส: | เฟสเดียว | ความจุ: | 167 เควีเอ |
---|---|---|---|
คะแนนความเป็นฉนวน: | ประเภท E ความละเอียด - 120°C, 248°F | ความต้านทาน: | โดยทั่วไป 1.0-4.5% |
โลเตจประถม: | 12000V | แรงดันไฟฟ้าทุติยภูมิ: | 240V/480V |
อุณหภูมิสูงขึ้น: | 65°ซ | วัสดุม้วน: | ทองแดง |
แสงสูง: | เครื่องแปลงกระจายไฟที่ติดตั้งบนเสา,เครื่องปรับเปลี่ยนการกระจายที่ติดกับเสา 167kva,เครื่องแปลงกระจายอากาศระยะเดียว |

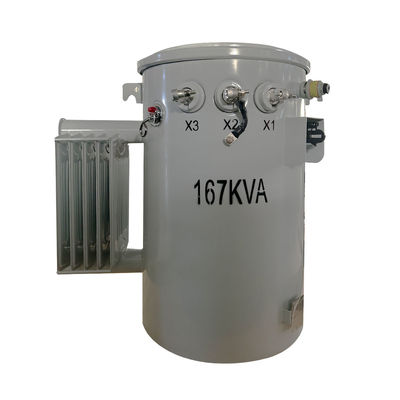

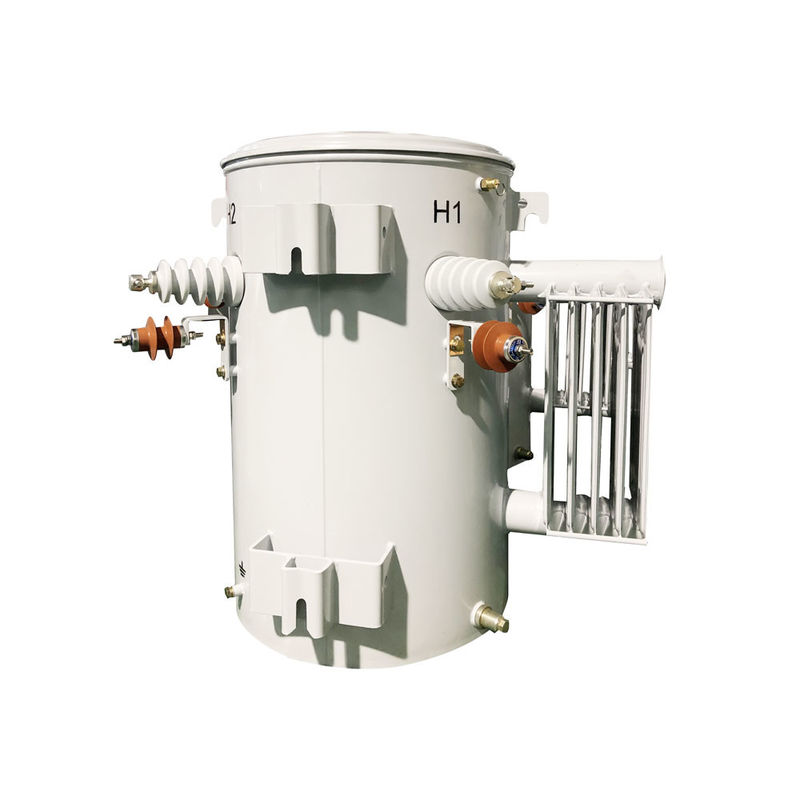

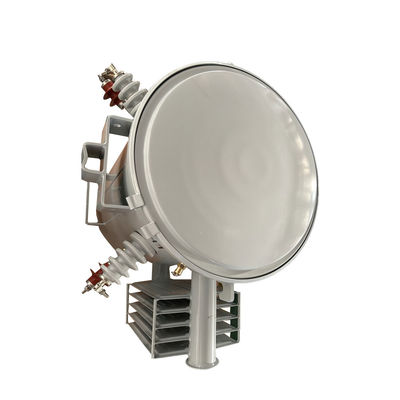

เครื่องปรับเปลี่ยนการกระจายไฟฟ้าระยะเดียว
คุณลักษณะการทํางาน
เครื่องแปลงที่ติดตั้งขั้วชั้นเดียวมีขนาดเล็กขึ้นเนื่องจากความต้องการในการกระจายพลังงานและลักษณะภาระที่แตกต่างกัน เมื่อเทียบกับ เครื่องแปลงสามระยะ ขนาดได้รับอิทธิพลจากความจุและการสูญเสียเครื่องแปลงขนาดสูงกว่าที่ต้องการขนาดใหญ่กว่าเพื่อรองรับส่วนประกอบและกลไกการเย็นการลดความสูญเสียให้น้อยที่สุดสําหรับการส่งพลังงานที่มีประสิทธิภาพจะส่งผลต่อขนาดทางกายภาพ ในที่สุดขนาดของทรานฟอร์มถูกกําหนดโดยการปรับแต่งระยะ ความจุพลังงาน ความต้องการประสิทธิภาพและการสูญเสียที่เกี่ยวข้องปัจจัยเหล่านี้สร้างการออกแบบที่ดีที่สุดเพื่อให้แน่ใจว่าการกระจายพลังงานที่น่าเชื่อถือ
ข้อมูลหลัก
ประเภทของเครื่องแปลง | เครื่องแปลงกระจายอากาศ แบบปกติ |
การตั้งค่าของเครื่องแปลง | สตาร์ทที่เต็มไปด้วยของเหลว |
ขั้นตอน | ระยะเดียว |
ความจุ | 167 KVA |
โลเตจประถม | 12000V |
ประเภทความดันหลัก | ประเภท 15 kV |
BIL หลัก | 125 kV |
ความดันระดับรอง | 240V/480V (L-N-L) |
ประเภทความดันระดับสอง | 1ประเภท 2 kV |
BIL ระดับสอง | 30 KV |
ความถี่ | 60 Hz |
ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
ประเภทความเย็น | KNAN; ปรับความเย็นด้วยตัวเอง |
อุปสรรค | 10.0-4.5% แบบปกติ |
ประเภทการเชื่อมต่อหลัก | สะอาดกระโปรงกระโปรง |
มาตรฐานประสิทธิภาพ | ตอบสนองมาตรฐาน DOE 2016 ตอบสนองมาตรฐาน ANSI/IEEE |
การจัดอันดับ K-Factor (Harmonic Mitigation) | K-1 (มาตรฐาน) |
น้ําหนักของเหลว* | 304.23 ปอนด์ |
วัสดุการลวด | ทองแดง |
ราคาอุณหภูมิบริเวณ | 40°C |
ระดับเสียง | 55 dBA |
วัสดุหลัก | สแตนเลสที่มีแนวทางเมล็ด |
วัสดุถัง | เหล็กเคลือบ |
ขนาด* | 43.31''-W x 35.04''-D x 51.18''-H |
ประสิทธิภาพ | 99.10% |
ไม่มีการสูญเสียภาระ (ในวัตต์) | +/- 455W |
การสูญเสียภาระเต็ม (ในวัตต์) | +/- 1,833W |
รายละเอียด
10kva-500kva เครื่องแปลงน้ํามันแบบจมน้ํามันแบบ 1 ขั้น | ||||||
อัตราการจําหน่าย (kVA) | สูง | ความดันต่ํา ((v) | สัญลักษณ์การเชื่อมต่อ | มาตรฐาน | อุปทานวงจรสั้น ((%) | ประสิทธิภาพ |
ความดัน ((v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
การออกแบบ
อุปกรณ์เสริม
ภาพการผลิต
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ครับ! เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับปรุงผลิตภัณฑ์ตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันเข้าสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. คนงานถูกต้องอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
