| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | S-10000/25 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $5000-$150000 |
| รายละเอียดการบรรจุ: | กล่องพลายเวย์ |
| เงื่อนไขการจ่ายเงิน: | T/T |
10MVA ชนิดน้ํามันแตรนฟาเซสสามเฟส ลดลง 22.9KV ถึง 4160V มาตรฐาน IEC60076
WINLEY Electric นําเสนอสายที่ครบถ้วนของเครื่องแปลงกระจายน้ําที่เต็มไปด้วยของเหลวที่ตอบสนองมาตรฐาน ANSI, IEEE, CSA, AS, DOE ที่ใช้ในปัจจุบันเครื่องประกอบเครื่องจักรกล.
เครื่องแปลงสถานีย่อยที่ออกแบบโดย WINLEY Electric ถูกสร้างขึ้นโดยใช้มาตรฐาน IEC60076 โดยใช้เทคโนโลยีที่ก้าวหน้าในประเทศและต่างประเทศ,สายนํา ถังน้ํามัน และส่วนประกอบอื่น ๆ มีลักษณะการปล่อยบางส่วนต่ํา, การสูญเสียต่ํา, เสียงต่ํา, น้ําหนักเบาและอายุการใช้งานยาวนาน

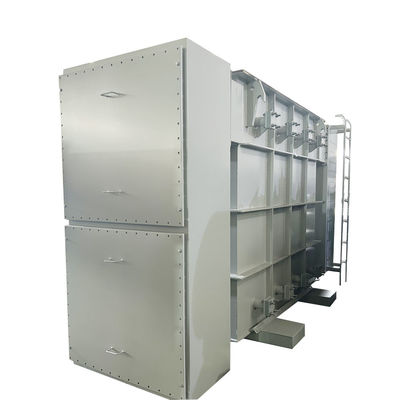

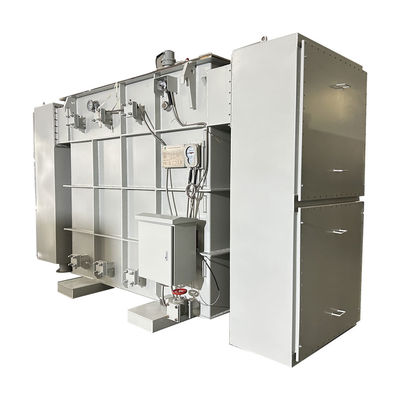

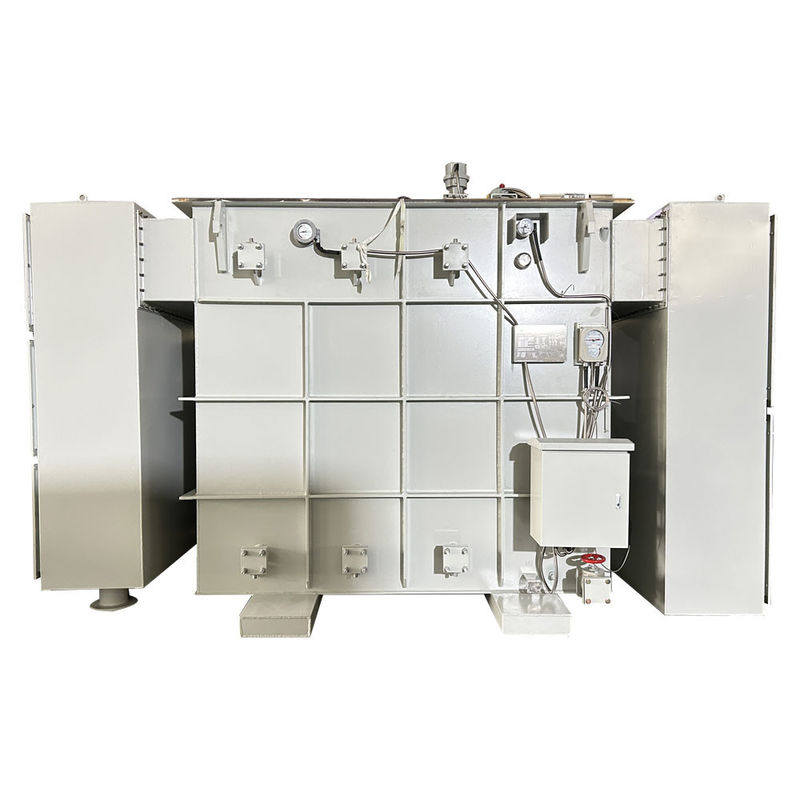

โครงสร้างสินค้า
ภาพวาดสินค้า
ข้อมูลหลัก
| ไม่ ไม่ | รายละเอียด | หน่วย | รายละเอียด |
| 1 | ประเภท | ~ | ประเภทน้ํามัน |
| 2 | ความจุ | kVA | 10000 |
| 3 | เลขระยะ | ~ | 3 |
| 4 | ความดันประถม | kV | 22.9 |
| 5 | ความดันระดับรอง | kV | 4.16Y/24 |
| 6 | ประเภทการดึง | ~ | ขายออก |
| 7 | ระยะการดึง | % | ±2*25 |
| 8 | วิธีการเย็น | ~ | ONAN |
| 9 | อัตราความถี่ | Hz | 60 |
| 10 | กลุ่มเวกเตอร์ | ~ | Dyn1 |
| 11 | ประเภทการปิด | ~ | A |
| 12 | การเพิ่มอุณหภูมิ | K | 65/60 (ลวด/น้ํามันด้านบน) |
| 13 | การสูญเสียจากภาระ | W | 9500 |
| 14 | การสูญเสียในภาระ (75°C) | W | 45000 |
| 15 | อุปสรรค | % | 7 |
| 16 | วัสดุการลวด | ~ | คู |
| 17 | วัสดุหลัก | ~ | เหล็กซิลิคอน |
| 18 | วัสดุเย็น | น้ํามันแร่ | |
| 19 | ขนาด | mm | 4000*3200*3600 (L*W*H) |
| 20 | น้ําหนัก | กก | 19000 |
| 21 | สภาพการใช้งาน | ~ | กลางแจ้ง |
| 22 | ระดับน้ําทะเล | M | ≤ 1000 |
| 23 | มาตรฐาน | ~ | IEC60076 |
ภาพถ่ายการผลิต
คุณสมบัติมาตรฐาน
*สแตนเลสคาร์บอน ถังสแตนเลสแบบเลือก
* bushings: ด้านบนติด / ด้านติด
*เหลวประกอบความละเอียด: น้ํามันประกอบความละเอียดแร่, EnvirotempTM FR3TM
*มาตรฐาน: ANSI/IEEE,DOE, CSA, AS/NS, IEC เป็นต้น
* 65 °C ยกสูงการล่อโดยเฉลี่ย
* บุช HV และ LV
* HV และ LV การเชื่อมต่อ flange
* เครื่องวัดความดัน-ระยะว่าง
* เครื่องวัดระดับของของเหลว
* เครื่องวัดอุณหภูมิของของเหลว
*วาล์วทดสอบความดัน
* วาล์วระบายน้ํา/กรอง พร้อมอุปกรณ์เก็บตัวอย่าง
* กระบอกยกถัง
* ป้ายชื่อทนทานต่อการกัดกร่อน
รายละเอียดสินค้า
|
ความจุ (kVA) |
โวลเตชั่นสูง (KV) |
โวลเตชั่นต่ํา (V) |
สัญลักษณ์การเชื่อมต่อ |
อิสระของวงจรสั้น (%) |
การสูญเสียโดยไม่มีภาระ (W) |
การสูญเสียภายในภาระ (W) |
ขนาด W*H*D(mm) |
น้ําหนัก (kg) |
| 800 |
4.16KV 12.47KV 13.2KV 13.8KV 24.94KV 34.5KV หรืออื่นๆ |
208/120V 480/277V 600 วอลต์ 12470V 13200V 13800V หรืออื่นๆ |
Dyn1 ยิน0 Dyn11 DD0 และ11 หรืออื่นๆ |
2.7 3.1 4.35 5.75 6.0 |
980 | 9350 | 1060*1500*1780 | 2050 |
| 1000 | 1160 | 11500 | 1085*1570*1800 | 2450 | ||||
| 1250 | 1380 | 13900 | 1160*1610*1890 | 2900 | ||||
| 1600 | 1660 | 16600 | 1190 * 1630 * 1950 | 3400 | ||||
| 2000 | 2030 | 18300 | 1260*1700*2090 | 4100 | ||||
| 2500 | 2450 | 19600 | 1150*2150*2250 | 4750 | ||||
| 3000 | 3240 | 26500 | 1900*2600*2150 | 6500 | ||||
| 5000 | 4500 | 27000 | 2500*2210*3180 | 9500 | ||||
| 7500 | 7200 | 32000 | 3660*3100*5100 | 13600 | ||||
| 10000 | 8500 | 35500 | 3830*2640*2216 | 15800 |
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
|
