Usage: | Power | Coil structure: | Toroidal,EI |
---|---|---|---|
Frequency: | 50/60Hz/customize | Material: | Copper/Aluminium |
Ventilated type: | Open type | Vector group: | Dyn11,Dyn5,Yyno or others,Yd11 |
Efficiency: | More than 90% | Color: | Optional |
แสงสูง: | 3เฟสหม้อแปลงแยกทองแดงอลูมิเนียม,ระบายอากาศประเภทสามเฟสหม้อแปลงอัตโนมัติ,3เฟสแยกหม้อแปลงทองแดงAluminium |

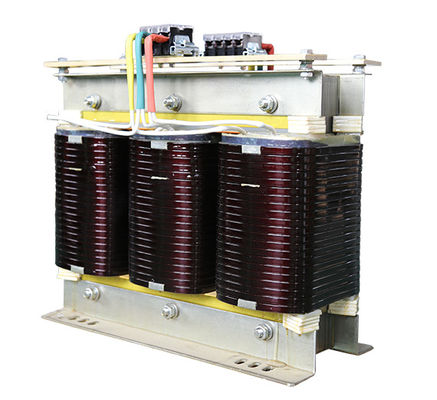

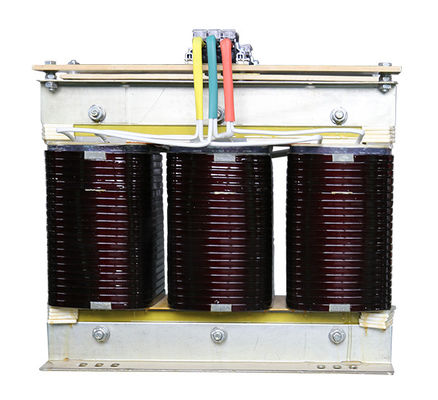

หม้อแปลงแยก 3 เฟส ชนิดระบายอากาศ ทองแดง/อะลูมิเนียม
คุณสมบัติ
1) แกน
วัสดุหลักสำหรับเหล็กซิลิกอนที่เน้นเกรนหนา 0.30 มม. ห้องพักของเราตามความต้องการและเงื่อนไขการใช้งาน เลือกวัสดุที่เหมาะสมที่สุด เพื่อให้การออกแบบหม้อแปลงเพื่อให้ได้ประสิทธิภาพที่ดีที่สุด
2) ลวด
โดย PEW, UEW, EIW, SEIW, FEAI ลวดเคลือบ และซองแก้ว พิกัดอุณหภูมิสำหรับระดับ F (155 °C), ระดับ H (180 °C), ระดับ HC (200 °C), C - ระดับ (220 °C)
ชื่อผลิตภัณฑ์ | หม้อแปลงสามเฟสชนิดแห้ง |
รุ่นสินค้า | SG/QZB/SBK/หม้อแปลงไฟฟ้า/ZSG/SBDG/EPS UPS |
วัสดุม้วน | ลวดทองแดงเคลือบหรือลวดอลูมิเนียมเคลือบ |
ความจุ | 100VA~5000KVA |
แรงดันไฟฟ้าขาเข้า | 415V หรือกำหนดเอง |
แรงดันขาออก | 380V หรือกำหนดเอง |
ความถี่ | 50/60Hz |
ประเภทการเชื่อมต่อ | DYN11/YYN0 |
ระดับฉนวน | F/H |
ระดับการป้องกันสิ่งที่แนบมา | IP00 หรือสูงกว่า |
การทดสอบแรงดันแน่น | 2500V/นาที |
ความต้านทานของฉนวน | >100MΩ |
ความต้านทานดิน | 25A<100มิลลิโอห์ม |
การทดสอบการทนต่อแรงดันไฟฟ้าเหนี่ยวนำ | 125Hz / 830V / 60 วินาที |
วิธีการทำความเย็น | ระบายความร้อนด้วยอากาศหรือธรรมชาติ |
อุณหภูมิสูงขึ้น | ≤115K |
อัตราส่วนการแปลง | <3% |
กระแสการบรรทุกทางอากาศ | <3% |
แรงดันอิมพีแดนซ์ | ประมาณ 4.5% |
การสูญเสียทั้งหมด | 4% |
ประสิทธิภาพ | 80%--99% |
อุณหภูมิในการทำงาน | -15℃~40℃ (40℃, 90%RH, 56 วัน) |
อุณหภูมิในการจัดเก็บ | -25℃~100℃(40℃, 90%RH, 56 วัน) |
ใบรับรอง | CE, ISO |
พารามิเตอร์ทางเทคนิคสำหรับการอ้างอิงเท่านั้น สำหรับข้อมูลทางเทคนิคที่ถูกต้อง โปรดติดต่อเรา! |
กระบวนการผลิต
