พิมพ์: | ติดตั้งแผ่นรองชนิดน้ำมัน | เฟส: | สาม |
---|---|---|---|
ความต้านทาน: | 4.5% | ความจุ: | 1mva |
แรงดันไฟฟ้าหลัก: | 4100V หรือกำหนดเอง | แรงดันไฟฟ้าทุติยภูมิ: | 480V หรือกำหนดเอง |
ความถี่: | 60Hz | อุณหภูมิสูงขึ้น: | 65°ซ |
แสงสูง: | Pad Mounted Three Phase Transformer,Step Down 3Phase Transformer,1 Mva Oil Type Transformer |

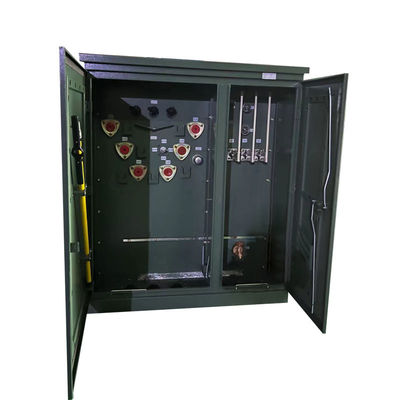

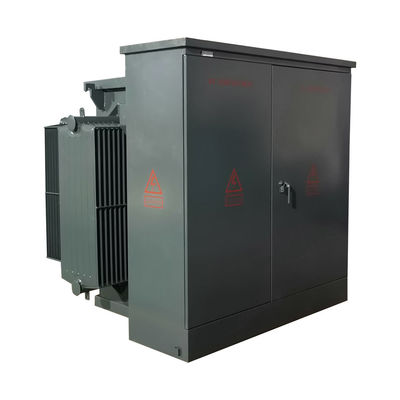

1 Mva Pad Mount หม้อแปลงสามเฟส 4160v ถึง 480v Step-Down
คุณสมบัติ
1. ชุดประกอบ Pentahead Bolt Entry
2. ของเหลวฉนวนจุดไฟสูง
3. ของเหลวฉนวนที่ไม่ใช่ PCB
4. ที่อยู่อาศัยหลักฐานการงัดแงะ
5. ประตูห้องด้านหน้าแบบบานพับ, แผ่นล็อคได้
6. ช่องใส่สายไฟ NEMA 3R
7. รวม Hot Stick, ตัวยึดประตู HV
ลักษณะการทำงาน
1) ไม่มีถังเก็บน้ำมันและฝาปิดมีอุปกรณ์สามในหนึ่งเดียวสำหรับจ่ายน้ำมัน ตัวแสดงระดับน้ำมัน และวาล์วปล่อยแรงดัน
2) เมื่อบรรจุหม้อแปลงแล้ว กระบวนการดูดน้ำมันสูญญากาศจะใช้เพื่อขจัดความชื้นในหม้อแปลงออกให้หมด
3) หลังจากการซีล น้ำมันหม้อแปลงจะไม่สัมผัสกับอากาศ ซึ่งป้องกันออกซิเจนและน้ำไม่ให้แช่หม้อแปลงได้อย่างมีประสิทธิภาพ และส่งผลให้ประสิทธิภาพการทำงานลดลง (อายุของวัสดุและน้ำมัน)
4) กล่องเป็นถังหม้อน้ำลูกฟูก ไม่เพียง แต่มีฟังก์ชั่นระบายความร้อน แต่ยังมีฟังก์ชั่น 'การหายใจ'ความยืดหยุ่นของหม้อน้ำลูกฟูกสามารถชดเชยการเปลี่ยนแปลงปริมาตรน้ำมันที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิ
ข้อมูลจำเพาะ
จัดอันดับความจุ | กลุ่มแรงดันไฟฟ้า (kV) | การสูญเสีย (กิโลวัตต์) | น้ำหนัก (กิโลกรัม) | (มม.) | วัด | ||||||||||
วิธีการเชื่อมต่อ | ไม่โหลด | โหลด | ไม่มีโหลดปัจจุบัน | แรงดันอิมพีแดนซ์ | (L) | (ญ) | (ชม) | ||||||||
(กิโลวัตต์เอ) | ฮ | เลเวล | % | % | % | % | เครื่องจักร | น้ำมัน | ทั้งหมด | มิติ | แนวตั้ง | แนวนอน | |||
50 | 0.4 | ไดน์11 Yd11 ไดน์5 Yyn0 |
0.21 | 1.21 | 2 | 6.50% | 195 | 205 | 590 | 1,000 | 950 | 1450 | 550 | 550 | |
100 | 0.29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1,000 | 1600 | 550 | 550 | ||||
125 | 0.34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
160 | 0.36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
200 | 0.43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
250 | 0.51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
315 | 38.5 | 0.61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
400 | 36.5 | 0.73 | 5.76 | 1.3 | 830 | 490 | 1780 | 2503 | 880 | 1900 | 820 | 820 | |||
500 | 35 | 0.86 | 6.93 | 1.2 | 930 | 510 | 2503 | 2563 | 940 | 2463 | 820 | 820 | |||
630 | 33 | 1.04 | 8.28 น | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2553 | 820 | 820 | |||
800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
1,000 | 1.44 | 12.15 น | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
1250 | 1.76 | 14.67 น | 0.9 | พ.ศ. 2318 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
1600 | 2.12 | 17.55 น | 0.8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
2543 | 2.61 | 21.5 น | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 |
กระบวนการผลิต
คำถามที่พบบ่อย
1. ถาม: ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่?
ตอบ: ได้ เรายินดีรับตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ
2. ถาม: เวลานำคืออะไร?
A: เวลาตัวอย่าง 3-7 วัน เรามักจะจัดส่งโดย DHL, UPS, FedEx ฯลฯเวลาในการผลิตจำนวนมาก 7-25 วัน
3. ถาม: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B/Lหากมีปัญหาเกี่ยวกับอุปกรณ์เสริมเพียงให้รูปถ่ายของอุปกรณ์เสริมที่เสียหายเราจะให้บริการฟรีตามจำนวนของผลิตภัณฑ์เราจะจัดหาอุปกรณ์เสริมที่เสียหายได้ง่ายให้ฟรีเรายังสามารถให้การสนับสนุนด้านเทคนิคได้หากต้องการ
4. ถาม: มี OEM / ODM หรือไม่
ตอบ: ใช่แล้ว!เราเป็นผู้ผลิตที่มีทีม R&D ของเราเอง เราสามารถปรับแต่งผลิตภัณฑ์ตามรูปวาดหรือความต้องการของลูกค้า
บริการที่กำหนดเอง:
ก.สีที่กำหนดเองและฟังก์ชั่นพิเศษ
ข.กล่องที่กำหนดเอง
ค.พิมพ์โลโก้ของลูกค้า (ขั้นต่ำ: ≥10ชิ้น)
ง.ความคิดอื่นๆ ของคุณเกี่ยวกับผลิตภัณฑ์ เราสามารถช่วยคุณออกแบบและนำไปผลิตได้บริการที่กำหนดเองข้างต้นต้องได้รับการยืนยันก่อนการผลิต
5. ถาม: จะควบคุมคุณภาพของผลิตภัณฑ์ได้อย่างไร?
A: บริษัท ของเราเป็นเจ้าของเทคโนโลยีหลัก ผลิตภัณฑ์ทุกชนิดมีใบรับรอง CEเรามีวิศวกรมืออาชีพคนงานจะต้องทำผลิตภัณฑ์ตามแบบอย่างเคร่งครัดแต่ละกระบวนการมีผู้สอนด้านเทคนิค หัวหน้างาน QC จะตรวจสอบการผลิตเป็นประจำเราจะทำการทดสอบประสิทธิภาพของผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพอย่างครอบคลุมเมื่อผลิตภัณฑ์เสร็จสมบูรณ์
