จัดอันดับความจุ: | 50KVA หรือกำหนดเอง | เฟส: | เฟสเดียว |
---|---|---|---|
แรงดันไฟฟ้าหลัก: | 12470GrdY/7200 หรือกำหนดเอง | แรงดันไฟฟ้าทุติยภูมิ: | 240 / 120V หรือกำหนดเอง |
ความถี่: | 60Hz/50Hz | ระดับฉนวน: | เอ/อี |
อุณหภูมิสูงขึ้น: | 65°ซ | ให้อาหาร: | ห่วง |
แสงสูง: | แทรนฟอร์เมอร์ติดแพด 240V,50KVA แทรนฟอร์เมอร์ติดแพด แทรนฟอร์เมอร์ติดแพด น้ํามันดําน้ํา,Pad Mounted Oil Immersed Transformer |

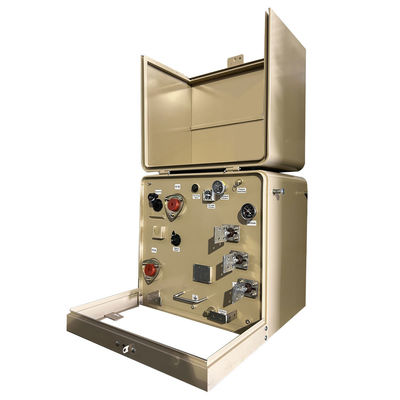

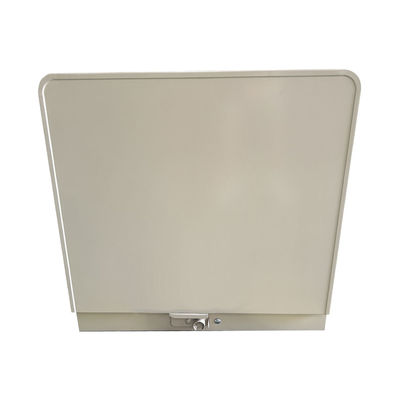

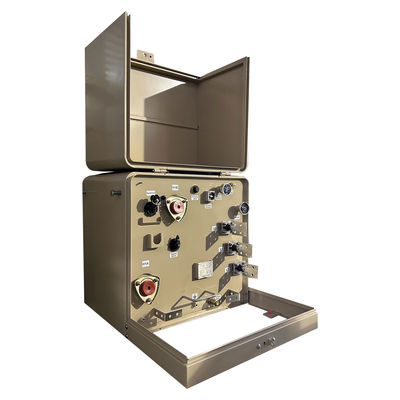

หม้อแปลงไฟฟ้าแบบติดแผ่นเฟสเดียวแบบฝังน้ำมัน 25KVA / 50KVA / 75KVA
การสรุป

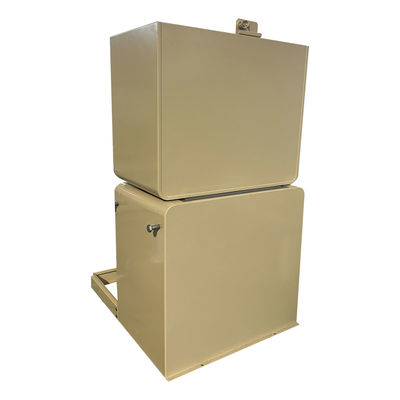

1) หม้อแปลงไฟฟ้าแบบแผ่นเฟสเดียวถูกวางไว้ภายในตู้ที่มีประตูและล็อคซึ่งโดยปกติจะตั้งอยู่กลางแจ้งหม้อแปลงเหล่านี้ผลิตด้วยพิกัดตั้งแต่ 25-250 kVA
2) อัลของหม้อแปลงไฟฟ้าระบบจำหน่ายเหล่านี้เป็นฉนวนน้ำมัน ระบายความร้อนด้วยตัวเอง มีให้เลือกแบบลูปหรือแบบรัศมี และมีหน้าตาย
3) หม้อแปลงเหล่านี้มาในการกำหนดค่าพื้นฐานสองแบบ รัศมีและฟีดลูป ซึ่งเลือกตามประเภทของวงจรที่จะติดตั้งหม้อแปลง
ข้อมูลจำเพาะ
หม้อแปลงไฟฟ้าแบบเฟสเดียวขนาด 25kva-500kva | ||||||
พิกัดความจุสูงสุด (kVA) | สูง | แรงดันไฟฟ้าต่ำ (v) | สัญลักษณ์การเชื่อมต่อ | มาตรฐาน | ความต้านทานไฟฟ้าลัดวงจร (%) | ประสิทธิภาพ |
แรงดันไฟฟ้า(โวลต์) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 1.0-4.5% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
คุณสมบัติ
1) การเคลือบถังหม้อแปลงแบบแผ่นเฟสเดียวเกิน C57,12.8 และ C57,12.29ปฏิบัติตามมาตรฐานความสมบูรณ์ของกล่องหุ้ม IEEE C57.12.28 โดยสมบูรณ์

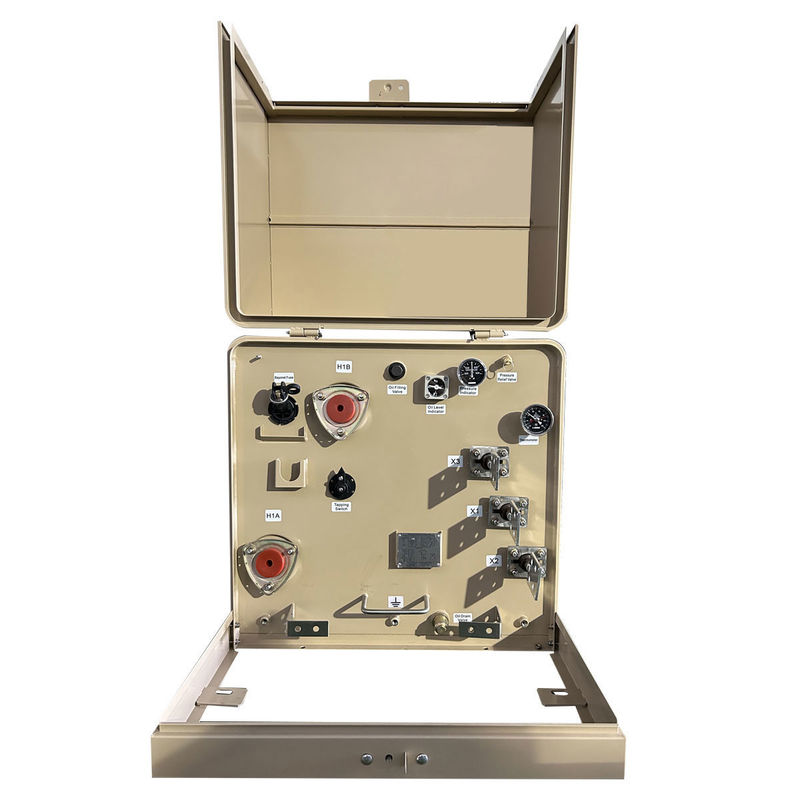

2) ช่องบุชชิ่งแรงดันสูงอเนกประสงค์แบบยึดภายนอก 2 ช่องสำหรับการป้อนแบบวนรอบ หรือช่องบุชชิ่งแบบยึดภายนอก 1 ช่องสำหรับการป้อนแบบรัศมี
3) บูชแรงดันต่ำที่ยึดภายนอกสามตัวพร้อมหมุดทองแดงแบบเกลียว รวมถึงขั้วต่อที่เป็นกลางที่หุ้มฉนวนอย่างสมบูรณ์พร้อมสายกราวด์แบบถอดได้
4) ตัวยึดบุชแบบนูน;ช่องเก็บน้ำมันแบบฝังด้านล่าง
5) ข้อกำหนดการยกสแตนเลสแบบเกลียวแบบฝังเรียบ
6) อุปกรณ์ลดแรงดันอัตโนมัติ
7) น้ำมันแร่เกรดไฟฟ้าพร้อมสารยับยั้งการเกิดออกซิเดชัน
8) ฮูดแบบถอดได้พร้อมหมุดและบาร์เรลบานพับสแตนเลสที่ทนต่อการกัดกร่อน โครงเหล็กอ่อนและธรณีประตูที่ถอดออกได้ยึดด้วยฮาร์ดแวร์สแตนเลส ตัวยึดอุปกรณ์เสริมที่แผงด้านหน้า
9) พื้นผิวด้านบนทรงโดมบนฝากระโปรงและช่องน้ำมันเพื่อป้องกันการกักเก็บน้ำ
10) ปลั๊กเติมน้ำมัน/ระดับน้ำมัน;ปลั๊กท่อระบายน้ำมันบทบัญญัติการต่อสายดินของถัง
11) ชุดล็อคที่ทนต่อการกัดกร่อนพร้อมสลักเกลียวรักษาความปลอดภัยหัวห้าแฉก น็อตลอย และข้อกำหนดกุญแจล็อค
กระบวนการผลิต
คำถามที่พบบ่อย
1. ถาม: ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่?
ตอบ: ได้ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ
2. ถาม: ระยะเวลารอคอยคืออะไร?
A: เวลาในการผลิตมวล 15-25 วัน
3. ถาม: การรับประกันนานเท่าไร?
ตอบ: 24 เดือนจาก B / Lหากมีปัญหาเกี่ยวกับอุปกรณ์เสริมใด ๆ เพียงส่งรูปถ่ายอุปกรณ์เสริมที่เสียหายแล้วเราจะให้บริการฟรีตามจำนวนสินค้า เราจะจัดหาอุปกรณ์เสริมที่เสียหายได้ง่ายให้ฟรีเรายังสามารถให้การสนับสนุนด้านเทคนิคได้หากต้องการ
4. ถาม: มี OEM / ODM หรือไม่?
ตอบ: ใช่แล้ว!เราเป็นผู้ผลิตที่มีทีมงาน R&D ของเราเอง เราสามารถปรับแต่งผลิตภัณฑ์ตามรูปวาดหรือความต้องการของลูกค้า
บริการที่กำหนดเอง:
ก.สีที่กำหนดเองและฟังก์ชั่นพิเศษ
ข.กล่องที่กำหนดเอง
ค.พิมพ์โลโก้ของลูกค้า
ง.แนวคิดอื่นๆ ของคุณเกี่ยวกับผลิตภัณฑ์ เราสามารถช่วยคุณออกแบบและนำไปผลิตได้บริการที่กำหนดเองข้างต้นจะต้องได้รับการยืนยันก่อนการผลิต
5. ถาม: จะควบคุมคุณภาพผลิตภัณฑ์ได้อย่างไร?
ตอบ: บริษัท ของเราเป็นเจ้าของเทคโนโลยีหลัก ผลิตภัณฑ์ทุกชนิดมีใบรับรอง CEเรามีวิศวกรมืออาชีพคนงานจะต้องสร้างผลิตภัณฑ์ตามแบบอย่างเคร่งครัดแต่ละกระบวนการมีผู้สอนด้านเทคนิค ผู้ควบคุมคุณภาพจะตรวจสอบการผลิตเป็นประจำเราจะทำการทดสอบประสิทธิภาพของผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครอบคลุมเมื่อผลิตภัณฑ์เสร็จสมบูรณ์
