ความจุ: | มีให้เลือกตั้งแต่ 10KVA ถึง 500KVA | วิธีการทำความเย็น: | อนัน/กน |
---|---|---|---|
ความถี่: | 50เฮิร์ต/60เฮิร์ต | แรงดันอิมพีแดนซ์: | ≤4% |
แรงดันไฟฟ้าหลัก: | 13200GrdY/7620 | แรงดันไฟฟ้าทุติยภูมิ: | 120/240V |
อุณหภูมิสูงขึ้น: | 65°ซ | วัสดุม้วน: | ทองแดง |
แสงสูง: | เครื่องแปลงกระจายน้ํามัน 50kva,เครื่องแปลงกระจายน้ํามัน 13.2kV,เครื่องแปลงกระจายไฟที่ติดขั้ว |

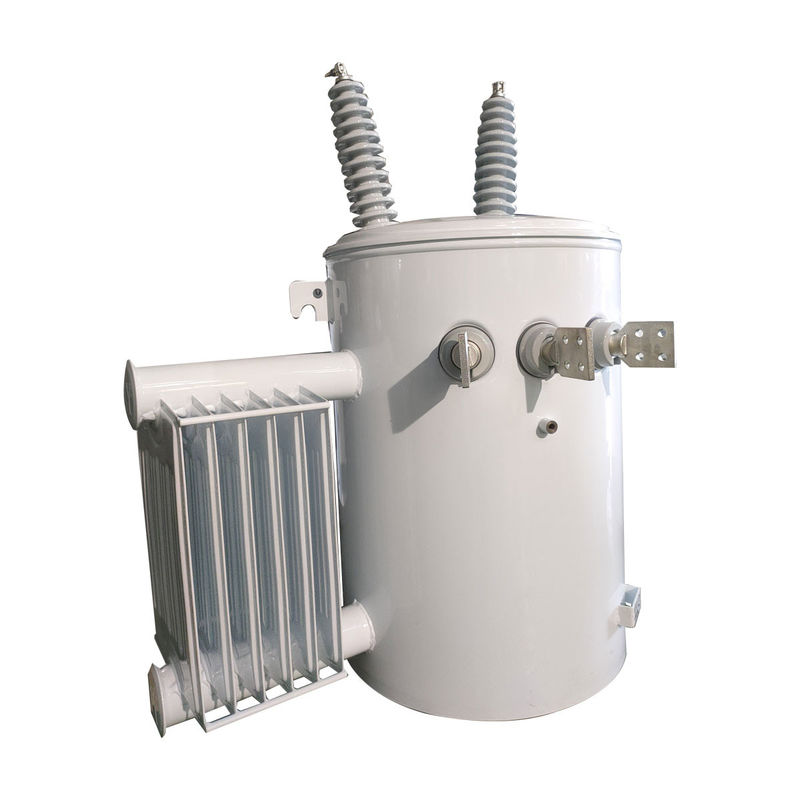

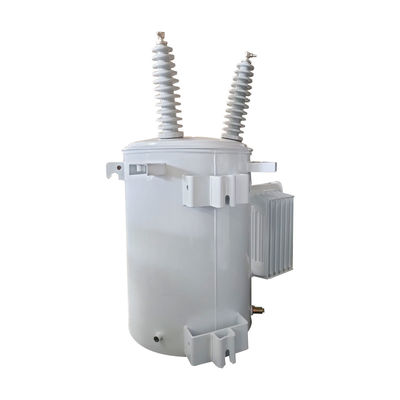

เครื่องแปลงแบบกระจายน้ํามันแบบ 50kva ขั้นต่ํา 1 ขั้นตอน 13.2Kv
ข้อมูลหลัก
13รายละเอียดของทรานฟอร์มติดเสา 2kV 50 kVA | |||
ประสิทธิภาพด้านพลังงาน | ANSI C5712 | ไม่มีการสูญเสียภาระ | 160W |
มาตรฐาน | ไออีอีซี 5712.20 | ในความเสียของภาระ | 520W |
ประสิทธิภาพ | 50 kVA | รายละเอียด | 680W |
ความดัน HV | 13.8kV | ความถี่ | 60Hz |
ความดัน LV | 120/240V | กลุ่มเวกเตอร์ | II6 |
HV BIL | 95kV | สี | สีเทา |
LV BIL | 30kV | ถังและอุปกรณ์เสริม | 185 กิโลกรัม |
ความยาว | 610 มม. | น้ํามัน | 75 กิโลกรัม |
ความกว้าง | 710 มม. | น้ําหนักรวม | 320 กิโลกรัม |
ความสูง | 1000 มม | อุปสรรค | 2.40% |
ความขั้ว | สารเสริม | HV LV วงกลม | ทองแดง |
คุณลักษณะการทํางาน
เครื่องแปลงที่ติดตั้งขั้วชั้นเดียวมีขนาดเล็กขึ้นเนื่องจากความต้องการในการกระจายพลังงานและลักษณะภาระที่แตกต่างกัน เมื่อเทียบกับ เครื่องแปลงสามระยะ ขนาดได้รับอิทธิพลจากความจุและการสูญเสียเครื่องแปลงขนาดสูงกว่าที่ต้องการขนาดใหญ่กว่าเพื่อรองรับส่วนประกอบและกลไกการเย็นการลดความสูญเสียให้น้อยที่สุดสําหรับการส่งพลังงานที่มีประสิทธิภาพจะส่งผลต่อขนาดทางกายภาพ ในที่สุดขนาดของทรานฟอร์มถูกกําหนดโดยการปรับแต่งระยะ ความจุพลังงาน ความต้องการประสิทธิภาพและการสูญเสียที่เกี่ยวข้องปัจจัยเหล่านี้สร้างการออกแบบที่ดีที่สุดเพื่อให้แน่ใจว่าการกระจายพลังงานที่น่าเชื่อถือ
เครื่องแปลงแบบติดขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ววิธีการเย็นและความต้องการการออกแบบเฉพาะเจาะจง
รายละเอียด
ข้อมูลทางเทคนิคสําหรับ เครื่องแปลงกระจายไฟที่ติดขั้วขั้วเดียว | ||||||||
พลังงาน (KVA) | ความดันสูง (V) | ความดันต่ํา (V) | การสูญเสีย ((W) | ขนาด ((mm) | น้ําหนัก | |||
การสูญเสียที่ไม่มีภาระ | การสูญเสียภายในภาระ | W | D | H | ||||
5 | 34500/ 19920 13800/ 7957 13200/ 7620 12470/ 7200 | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
167 | 350 | 1410 | 795 | 890 | 1335 | 680 |
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ครับ! เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับปรุงผลิตภัณฑ์ตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันเข้าสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. คนงานถูกต้องอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
