เฟส: | สาม | ประเภทของเครื่องแปลง: | แผ่นรองแบบติดตั้งแบบแบ่งส่วน |
---|---|---|---|
ความจุ: | 225kVA | ชั้นฉนวน: | อี |
โลเตจประถม: | 12470V | แรงดันไฟฟ้าทุติยภูมิ: | 208ย/120 |
อุณหภูมิสูงขึ้น: | 65°ซ | ประสิทธิภาพ: | 99% |
แสงสูง: | 225 ทรานฟอร์เมอร์ที่ติดกับเพด Kva,เครื่องแปลงที่ติดตั้ง 3 Phase Pad,99% เครื่องแปลงน้ํามัน |

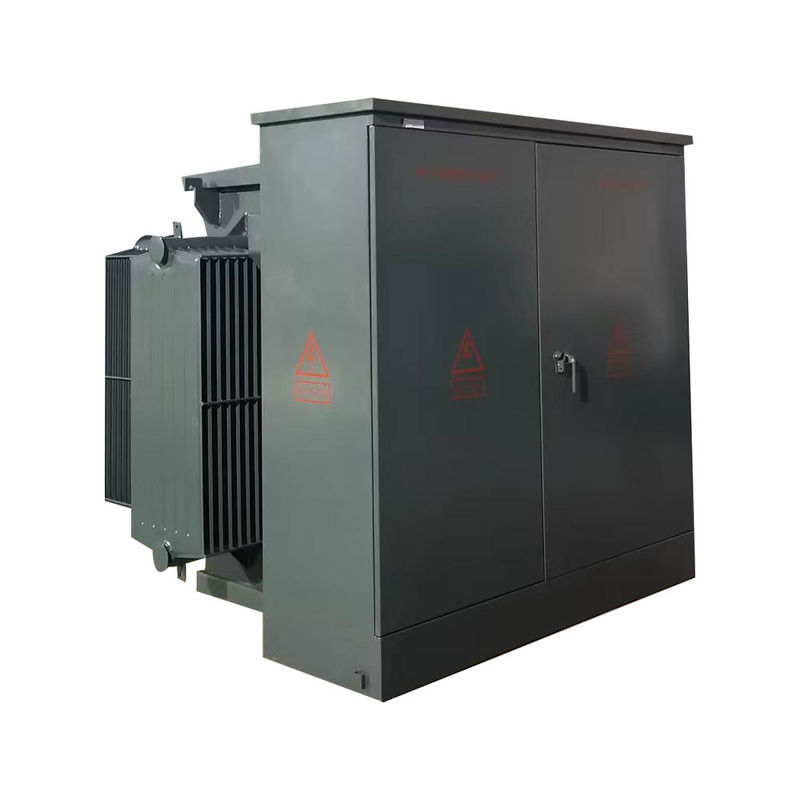

225 Kva โปรแกรมปัดสามเฟส โลหะท่วม 12470v ถึง 208v
โครงสร้างสินค้า
1) ส่วนแปลงและส่วนตู้ควบคุมของสหรัฐอเมริกา, ส่วนแปลงเป็นโครงสร้างที่ปิดเต็มและน้ํามันประกอบได้เป็นน้ํามันจุดจุดจุดไฟสูง หรือน้ํามันธรรมดา.
2) ตู้ควบคุมแบ่งออกเป็นห้องความดันสูงและห้องความดันต่ํา
3) ห้องความดันสูงมีอุปกรณ์ประกอบด้วย: สปั๊กเคเบิลความดันสูง, ปิดสายฟ้าคะนอง, มือทํางานของสวิทช์ภาระ, มือกดสวิทช์ดันที่ไม่ตื่นเต้น, ฟิวส์สปั๊กอิน, วาล์วปล่อยความดัน,เครื่องวัดอุณหภูมิ, เครื่องวัดความดัน, เครื่องวัดตําแหน่งน้ํามัน, ปั๊มเติมน้ํามัน, วาล์วระบายน้ํามัน, ฯลฯ, สวิทช์ความหน่วง, เครื่องเปลี่ยนปั๊มน้ํามัน, ฟิวส์ปั๊มน้ํามัน, ฯลฯทั้งหมดถูกดําน้ํามันในเครื่องแปลง พร้อมกับแกนเครื่องแปลงสายไฟฟ้าแรงสูงและทรานฟอร์เมอร์เชื่อมต่อด้วยสายไฟฟ้าคอนเนคเตอร์
4) ทิศความดันต่ําสามารถติดตั้งด้วยเครื่องตัดวงจรอากาศ, เครื่องแปลงกระแสไฟฟ้า, รวมถึงเครื่องวัดพลังงานไฟฟ้า, แอมเมตรและวอลท์เมตร,และวงจรผลิตและอุปกรณ์การชําระค่าตอบแทนความจุ สามารถตั้งค่าได้ตามความต้องการของผู้ใช้.
รายละเอียด
ความจุ | กลุ่มความดัน ((kV) | การสูญเสีย ((kW) | น้ําหนัก (kg) | (mm) | ขนาด | ||||||||||
วิธีเชื่อมต่อ | ไม่มีภาระ | ภาระ | กระแสไฟฟ้าที่ไม่มีภาระ | ความแรงดันต่อต้าน | (L) | (W) | (H) | ||||||||
(kVA) | HV | LV | % | % | % | % | เครื่อง | น้ํามัน | อัตรารวม | ขนาด | สูง | ทิศทาง | |||
50 | 0.4 | Dyn11 Yd11 Dyn5 ยิน |
0.21 | 1.21 | 2 | 60.50% | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
100 | 0.29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
125 | 0.34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
160 | 0.36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
200 | 0.43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
250 | 0.51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
315 | 38.5 | 0.61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
400 | 36.5 | 0.73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
500 | 35 | 0.86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
1250 | 1.76 | 14.67 | 0.9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
1600 | 2.12 | 17.55 | 0.8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
2000 | 2.61 | 21.5 | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 |
ภาพวาดทางเทคนิค
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ครับ! เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับปรุงผลิตภัณฑ์ตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันเข้าสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. คนงานถูกต้องอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
