| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | WINLEY |
| ได้รับการรับรอง: | CE,ISO |
| หมายเลขรุ่น: | S-1000/35 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
| ราคา: | $5000-$150000 |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เวลาการส่งมอบ: | 30 วัน |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 1000 ชุด/เดือน |
| เฟส: | สามเฟส | ความจุ: | 1,000KVA หรือกำหนดเอง |
|---|---|---|---|
| โลเตจประถม: | 34500V หรือกำหนดเอง | แรงดันไฟฟ้าทุติยภูมิ: | 208ย/120 |
| กลุ่มเวกเตอร์: | ไดน์1 | อุณหภูมิสูงขึ้น: | 65°ซ |
| อุปทาน (ปกติ): | 50.0-7.5% แบบปกติ | คูลลิ่งคลาส: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>ระบายความร้อนด้วยตัวเอง</b> |
| แสงสูง: | เครื่องแปลง 3 ขั้นตอนที่จมน้ํามัน,เครื่องแปลงน้ํามัน 208V,เครื่องแปลงที่ติดกับพัด 1000Kva |
||

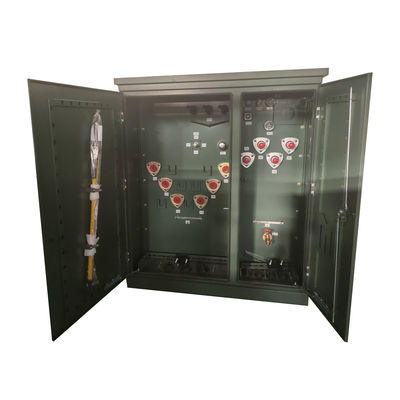

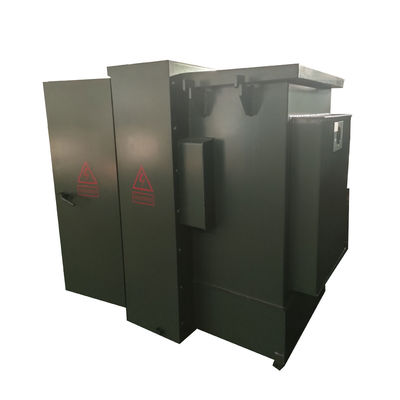

1000 Kva 3 Phase Pad Mounted Oil Immersion Transformer 34500 วอลต์ ถึง 208 วอลต์
ผลงาน
1) ไม่มีถังเก็บน้ํามัน ความสูงของแปลงแปลงลดลง สามารถประหยัดพื้นที่ติดตั้งและค่าขนส่ง
2) ความยืดหยุ่นของเรเดียเตอร์คลื่นสามารถชดเชยการเปลี่ยนแปลงปริมาณน้ํามันที่เกิดจากการเปลี่ยนแปลงอุณหภูมิ
3) กล่องคือถังเรเดียเตอร์แบบคลื่น ไม่เพียงแต่มีฟังก์ชันในการเย็น แต่ยังมีฟังก์ชันการ "หายใจ"
4) น้ํามันแปลงไม่ได้สัมผัสกับอากาศซึ่งป้องกันออกซิเจนและน้ําจากการดําน้ําในเครื่องแปลงและนําไปสู่การเสื่อมเสื่อมของผลงาน (การเก่าของวัสดุและน้ํามัน).
5)โครงสร้างใหม่ของความดันสูงและความดันต่ําการล่อ, การจัดวางที่เหมาะสมสําหรับหลอดน้ํามันและการเชื่อมต่อที่เพิ่มความสามารถของความแข็งแรงทางกลและการป้องกันการตัดสั้น
6) เราใช้วงกลมที่มีเส้นทางน้ํามันตามระยะยาวเพื่อผลิตผลการเย็นที่ดีกว่าเราปรับปรุงการสนับสนุนที่มีประสิทธิภาพของหน้าปลายของวงจรเพื่อเสริมความสามารถไฟฟ้าต่อต้านการตัดสั้น.
ข้อมูลหลัก
| ประเภทของเครื่องแปลง | เครื่องปรับปรุงความร้อน |
| การตั้งค่าของเครื่องแปลง | แพดที่เต็มไปด้วยของเหลวติดตั้ง |
| ประเภทอาหารของแปลง | การให้อาหารในวงจร |
| ขั้นตอน | ระยะ 3 |
| ความจุ | 1 MVA (1000 KVA) |
| กลุ่มเวกเตอร์ | DYN1 |
| โลเตจประถม | 34500V |
| ประเภทความดันหลัก | ประเภท 35 kV |
| ฟาซอร์หลัก | เดลต้า |
| BIL หลัก | 150 kV |
| ความดันระดับรอง | 208Y/120 |
| ประเภทความดันระดับสอง | 1ประเภท 2 kV |
| ฟาซอร์ระดับสอง | Wye-N |
| BIL ระดับสอง | 30 KV |
| ความถี่ | 60 Hz |
| ความ อุณหภูมิ เพิ่ม ขึ้น | 55/65°C |
| ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
| ประเภทความเย็น | KNAN; ปรับความเย็นด้วยตัวเอง |
| แทปเชนเจอร์ | เครื่องเปลี่ยนแตป 5 ตําแหน่ง |
| อุปสรรค | 50.0-7.5% ปัจจัยปกติ เป้าหมาย 5.75% |
| ประเภทการเชื่อมต่อหลัก | หน้าตาย |
| วิธีการป้องกันระดับหลัก | ผสมผสาน ผสมน้ํามัน |
| การจัดอันดับ K-Factor (Harmonic Mitigation) | K-1 (มาตรฐาน) |
| วัสดุการลวด | ทองแดง |
| ราคาอุณหภูมิบริเวณ | 40°C |
| ระยะอุณหภูมิการทํางานภายใน | -40°C ถึง +40°C (-50°F ถึง +104°F) |
| ระดับเสียง | 58 dBA |
| ขนาด* | 73 "W x 69" D x 73 "H |
| น้ําหนักรวม (น้ําเต็ม) * | 6,834 ปอนด์ |
| ประสิทธิภาพ % | 99.20% |
| ไม่มีการสูญเสียภาระ (ในวัตต์) | +/- 1,300W |
| ความเสียของภาระเต็ม (ในวัตต์) 100% | +/- 8,500W |
ภาพโรงงาน
รายละเอียด
| เครื่องแปลงที่ติดตั้ง 3 ขั้นตอน | ||||
| พลังงานระดับ (KVA) | ความดันสูง (KV) | ความดันต่ํา (V) | การสูญเสีย (W) | |
| การสูญเสียที่ไม่มีภาระ (W) | การสูญเสียในขณะบรรทุก (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ หรืออื่นๆ |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
ภาพวาดทางเทคนิค
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ครับ! เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับปรุงผลิตภัณฑ์ตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันเข้าสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. คนงานถูกต้องอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
