| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | WINLEY |
| ได้รับการรับรอง: | CE,ISO |
| หมายเลขรุ่น: | S-1000/15 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
| ราคา: | $5000-$150000 |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เวลาการส่งมอบ: | 30 วัน |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 1000 ชุด/เดือน |
| ประเภทของเครื่องแปลง: | แผ่นรองแบบติดตั้งแบบแบ่งส่วน | ความจุ: | 1 เอ็มวีเอ (1,000 เควีเอ) |
|---|---|---|---|
| โลเตจประถม: | 12470GrdY/7200 | แรงดันไฟฟ้าทุติยภูมิ: | 208ย/120 |
| ความถี่: | 60 เฮิร์ตซ์ | คูลลิ่งคลาส: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>ระบายความร้อนด้วยตัวเอง</b> |
| อุปทาน (ปกติ): | 5.75% | ประสิทธิภาพ: | 99.20% |
| แสงสูง: | ขั้นต่ําลงน้ํามันท่วมแปลง,เครื่องปรับปรุงที่ติดกับพัด 1000kva,เครื่องแปลงน้ํามัน 15kV |
||

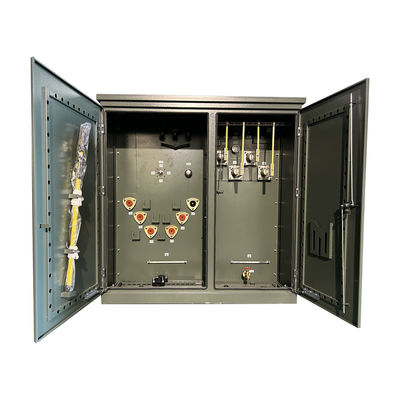

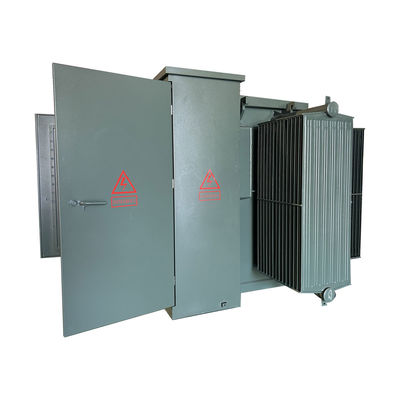

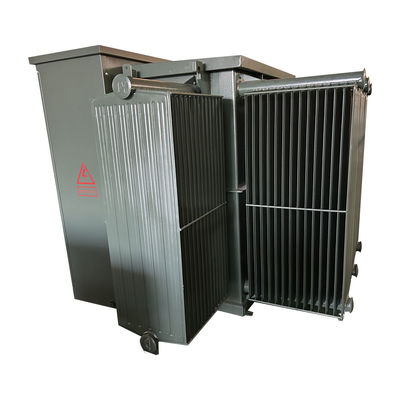

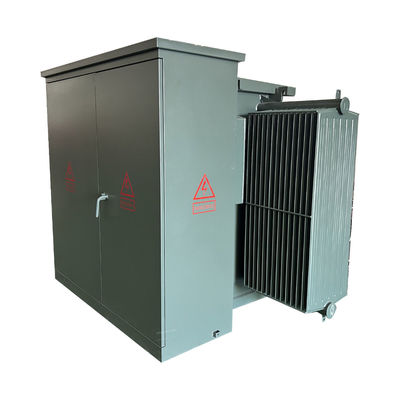

แปดไฟฟ้า 3 ขั้นตอนติดเครื่องปรับเปลี่ยนน้ํามัน 1000kva 15kv
สรุป
WINLEY นําเสนอสายที่ครบถ้วนของเครื่องแปลงกระจายน้ําที่เต็มไปด้วยเหลว ThreePhase Pad-Mounted ที่ตรงกับมาตรฐาน ANSI®/IEEE® ที่ใช้ได้,มันเหมาะสําหรับสถานการณ์ความดันสูงและความจุขนาดใหญ่ เช่น สถานไฟฟ้าไฟฟ้า, การบริโภคพลังงานอุตสาหกรรม ฯลฯเครื่องแปลงที่ท่วมน้ํามันมีประสิทธิภาพและความมั่นคงที่ดีกว่า.
ผลงาน
1) โครงสร้างคอมแพคต์และสมเหตุสมผล และปริมาตรเล็ก ซึ่งมีเพียงประมาณหนึ่งในสามของกล่องเปลี่ยนแบบยุโรปของความจุเท่ากัน
2) โครงสร้างที่แน่นแน่น และกันอากาศได้อย่างเต็มที่ ไม่จําเป็นต้องวางอุปสรรคป้องกันความปลอดภัย และรับประกันความปลอดภัยของบุคคลได้อย่างน่าเชื่อถือ
3) มีรูปแบบการให้พลังงานที่หลากหลายให้ผู้ใช้เลือก ซึ่งสามารถนํามาใช้การให้พลังงานปลายทาง และทําความเป็นจริงเครือข่ายวงแหวนหรือการให้พลังงานคู่
4) การนําแปลงพลังงาน S11 ลงน้ํามัน, ซึ่งมีการสูญเสียต่ํา, การเพิ่มอุณหภูมิต่ําและความสามารถการอุดหนุนที่แข็งแรง;
5) ใช้ไฟฟิวส์คู่ (ไฟฟิวส์ป้องกันสํารอง + ไฟฟิวส์ติดต่อ) เพื่อป้องกันและไฟฟิวส์ไฟฟิวส์พลัคอินมีลักษณะความรู้สึกต่อกระแสไฟฟ้าและอุณหภูมิแบบสองแบบ เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างปลอดภัยและน่าเชื่อถือ;
ข้อมูลหลัก
| ประเภทของเครื่องแปลง | เครื่องปรับปรุงความร้อน |
| การตั้งค่าของเครื่องแปลง | แพดที่เต็มไปด้วยของเหลวติดตั้ง |
| ประเภทอาหารของแปลง | การให้อาหารในวงจร |
| ขั้นตอน | ระยะ 3 |
| ความจุ | 1 MVA (1000 KVA) |
| โลเตจประถม | 12470GrdY/7200 |
| ประเภทความดันหลัก | ประเภท 15 kV |
| ฟาซอร์หลัก | หนองมะขาม |
| BIL หลัก | 95 KV |
| ความดันระดับรอง | 208Y/120 |
| ประเภทความดันระดับสอง | 1ประเภท 2 kV |
| BIL ระดับสอง | 30 KV |
| ความถี่ | 60 Hz |
| ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
| ประเภทความเย็น | KNAN; ปรับความเย็นด้วยตัวเอง |
| แทปเชนเจอร์ | เครื่องเปลี่ยนแตป 5 ตําแหน่ง |
| อุปทาน (ปกติ) | 5.75% |
| วัสดุการลวด | ทองแดง |
| ราคาอุณหภูมิบริเวณ | 40°C |
| ระดับเสียง | 58 dBA |
| ระดับความสูง | 3300 ฟุต (1000 เมตร) เหนือระดับน้ําทะเล |
| ขนาด | 89''-W x 59''-D x 64''-H |
| น้ําหนัก | 8200 ปอนด์ |
| การจัดอันดับ | ตอบรับ/เกินการจัดอันดับประสิทธิภาพ DOE 2016 |
| ประสิทธิภาพ % | 99.20% |
| ไม่มีการสูญเสียภาระ (ในวัตต์) | +/- 1,300W |
| ความเสียของภาระเต็ม (ในวัตต์) 100% | +/- 8,500W |
ลักษณะมาตรฐาน
เครื่องแปลงที่ติดตั้งบนพัด (pad-mounted transformers) ผลิตในประสิทธิภาพจากประมาณ 75 ถึงประมาณ 5000 kVA และมักมีไฟฟิวส์ที่ติดตั้งและ

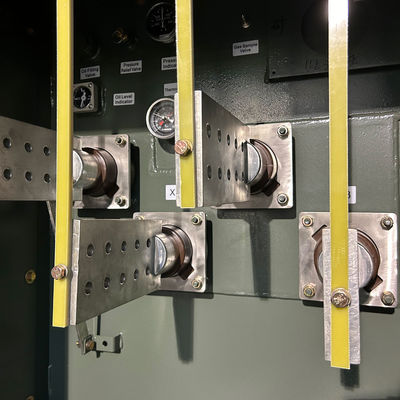

สวิตช์ สายไฟฟ้าหลักถูกเชื่อมต่อด้วยสายเชื่อมเล็บ ซึ่งสามารถทํางานได้เมื่อใช้พลังงานด้วยไม้ร้อนและ
ให้ความยืดหยุ่นในการซ่อมและบํารุงรักษา
เครื่องแปลงที่ติดตั้งบนพัดของเราถูกออกแบบและทดสอบตามมาตรฐานของอุตสาหกรรม รวมถึง CSA,ANSI C57DOE และ IEEE ตามที่เหมาะสม
ภาพวาดทางเทคนิค
รายละเอียด
| ความจุ | การสูญเสีย | ขนาด ((mm) | น้ําหนัก ((kg) | ||||
| ความเสียโดยไม่มีภาระ ((W) | การสูญเสียภายในภาระ | W | D | H | น้ํามันน้ําหนัก (L) | น้ําหนักรวม (kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ครับ! เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับปรุงผลิตภัณฑ์ตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันเข้าสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. คนงานถูกต้องอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
