| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | WINLEY |
| ได้รับการรับรอง: | CE,ISO |
| หมายเลขรุ่น: | S-500/15 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
| ราคา: | $5000-$150000 |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เวลาการส่งมอบ: | 30 วัน |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 1000 ชุด/เดือน |
| เฟส: | สามเฟส | จัดอันดับความจุ: | 75KVA-50000KVA |
|---|---|---|---|
| โลเตจประถม: | 12470GrdY/7200 | แรงดันไฟฟ้าทุติยภูมิ: | 208ย/120 |
| ความถี่: | 50 / 60 เฮิร์ตซ์ | คูลลิ่งคลาส: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>ระบายความร้อนด้วยตัวเอง</b> |
| วัสดุม้วน: | ทองแดง \ อลูมิเนียม | วัสดุ: | แผ่นเหล็กซิลิคอน |
| แสงสูง: | 12470v แทรนฟอร์เมอร์ที่ติดกับพาด,ขั้นต่ํา Pad ติดแปลง,เครื่องแปลงสามเฟส 500kva |
||

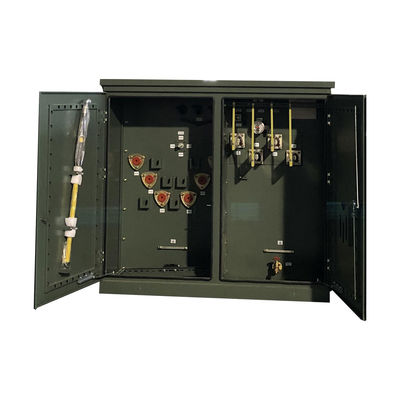

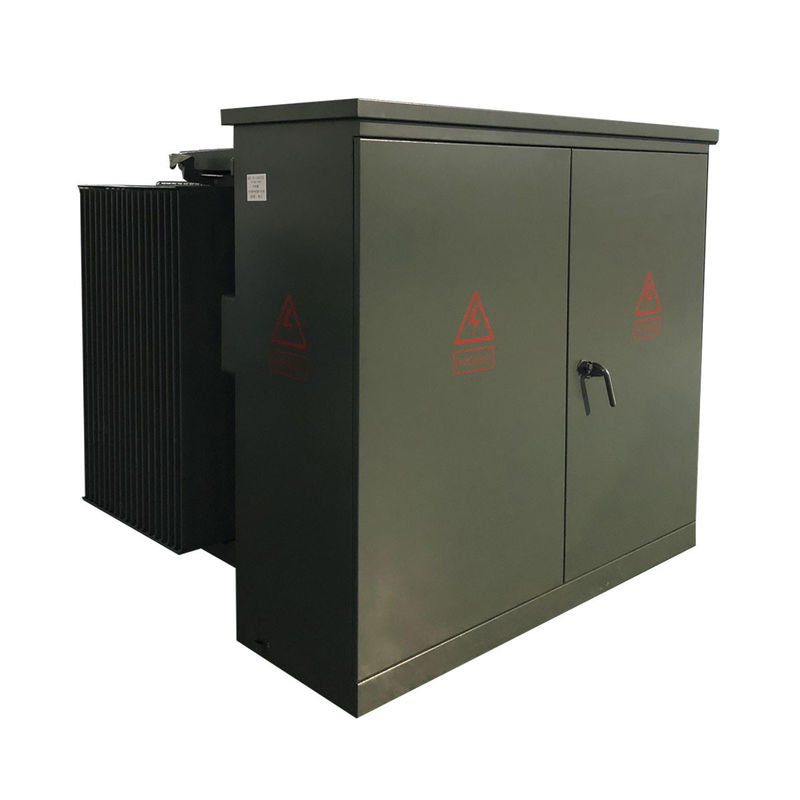

500kva แทรนฟอรเมอร์สามเฟสปาดติดตั้ง ขั้นต่ํา 12470v ถึง 208v
สรุป
โทรทรานฟอเรอร์ที่ติดตั้งพัดสามเฟสดําน้ําสวิทช์และไฟฟิวส์ในด้านความดันสูงของทรานฟอเรอร์ โดยมีแกนและวงกลมของทรานฟอเรอร์อยู่ในถังน้ํามันเดียวกันมีข้อดีของโครงสร้างที่ก้าวหน้า, ผลงานที่น่าเชื่อถือ, ประหยัดพลังงานและการลดการบริโภค, การใช้งานยืดหยุ่น, การปรับปรุงได้อย่างแข็งแรง, และข้อดีทางเศรษฐกิจ
คําอธิบาย
เราสามารถทําสับสเตชั่นนี้ตามความต้องการของผู้ใช้และลูกค้าภายใต้แผนภาพการวาด / เส้นเดียวของพวกเขา (SLD) และต้องการ เราออกแบบและผลิตสับสเตชั่นนี้ตามมาตรฐานสากลของ IEC1330,HV.มาตรฐาน IEC62271-200.HV & LV ห้องมีฟังก์ชันสําเร็จรูป
1.) H.V.compartment มีวิธีการจําหน่ายพลังงานที่หลากหลายเมื่อการทดสอบการจําหน่ายพลังงานใน 1 ครั้ง, มันยังสามารถติดตั้งกับอุปกรณ์การทดสอบ H.V. เพื่อบรรลุความต้องการของการทดสอบ H.V.
2) พื้นที่แปลงแปลงสามารถเลือก S11,S13 หรือแปลงแปลงน้ํามันลดการบริโภคอื่น ๆ และแปลงแปลงแบบแห้งช่องแปลงมีระบบลมเย็นและระบบแสงเริ่มต้นอัตโนมัติ.
3ช่องความดันต่ําสามารถทําตามความต้องการของผู้ใช้ได้ มันใช้โครงสร้างคงที่หรือประกอบเป็นระบบประปาไฟฟ้า มันมีหน้าที่มากมาย เช่น การกระจายแสงการกระจายพลังงานการทดสอบพลังงานไฟฟ้า เป็นต้น เพื่อปรับปรุงคุณภาพการกระจายพลังงาน และให้ความพึงพอใจกับผู้ใช้
มาตรฐานลักษณะ
1- เปลี่ยนหลัก
1) 5 ตําแหน่งการเปลี่ยนทับ
2) 4 ตําแหน่งสวิทช์หยุดความอ้วน สามารถใช้สติ๊กร้อนและทําให้มีความยืดหยุ่นในการซ่อมแซมและบํารุงรักษา
2. การเชื่อมต่อการปิด
1) สายไฟฟ้าหลักเชื่อมต่อด้วยสายเชื่อมเล็บ
2) ถังบัดภายนอกที่มีการใส่หุ้มหุ้ม
3)บุซซิ่งบราคเกรดอินเทกรัล หรือไม่บราคเกรดบราคเกรด
4) ปลายทางสอง ปักกระดูกภายนอกด้วย NEMA 4-หลุม, 6-หลุม. 8-หลุม, 10 หลุมหรือ 12-หลุม
3อุปกรณ์ป้องกัน
1) ไฟท์บอยเน็ต ไฟท์จํากัดกระแสไฟฟ้าระยะบาง
2) อัตโนมัติการกระทําอุปกรณ์ลดความดัน
3) เครื่องวัดระดับน้ํามัน
4) เครื่องวัดอุณหภูมิน้ํามัน
5) เครื่องวัดความดัน
6) วาล์วระบายน้ําที่มีตัวอย่าง
7) ประเภทการกระจาย, ป้องกันโลหะ oxide, 3-36 kV
8)ประเภทการกระจายไฟ ระบบปิดฟ้าคะนองชนิดวาล์ว 3-27 kV
ภาพวาดทางเทคนิค
รายละเอียด
| ความจุ | การสูญเสีย | ขนาด ((mm) | น้ําหนัก ((kg) | ||||
| ความเสียโดยไม่มีภาระ ((W) | การสูญเสียภายในภาระ | W | D | H | น้ํามันน้ําหนัก (L) | น้ําหนักรวม (kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ครับ! เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับปรุงผลิตภัณฑ์ตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันเข้าสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. คนงานถูกต้องอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
