เฟส: | สาม | จัดอันดับความจุ: | 2500KVA หรือปรับแต่ง |
---|---|---|---|
วิธีการเย็น: | เอเอ็น/เอเอฟ | ความดันทางเข้า: | 13200 |
ความดันออก: | 480ย/277 | มาตรฐาน: | AS60076 |
วัสดุหลัก: | เหล็กซิลิกอน | อุณหภูมิสูงขึ้น: | 100 ℃ |
แสงสูง: | เครื่องปรับเปลี่ยนการกระจายไฟฟ้าจากธ อร์อีโป็กซี่,เครื่องแปลงไฟฟ้า 2500kva,เครื่องปรับปรุงพัดยางเอโป็กซี่ 13200V |

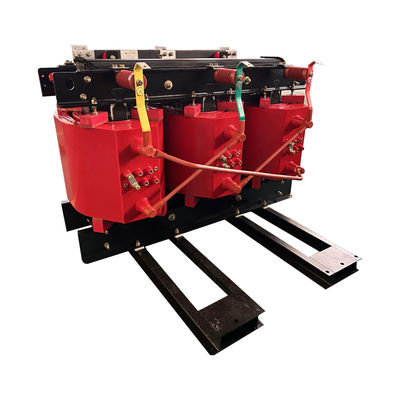

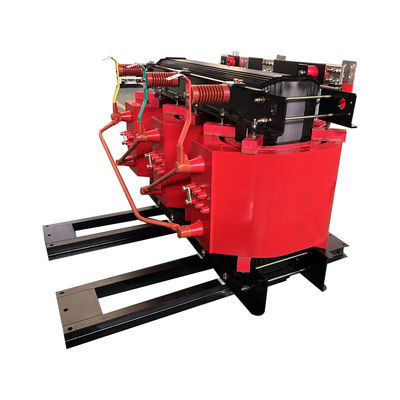

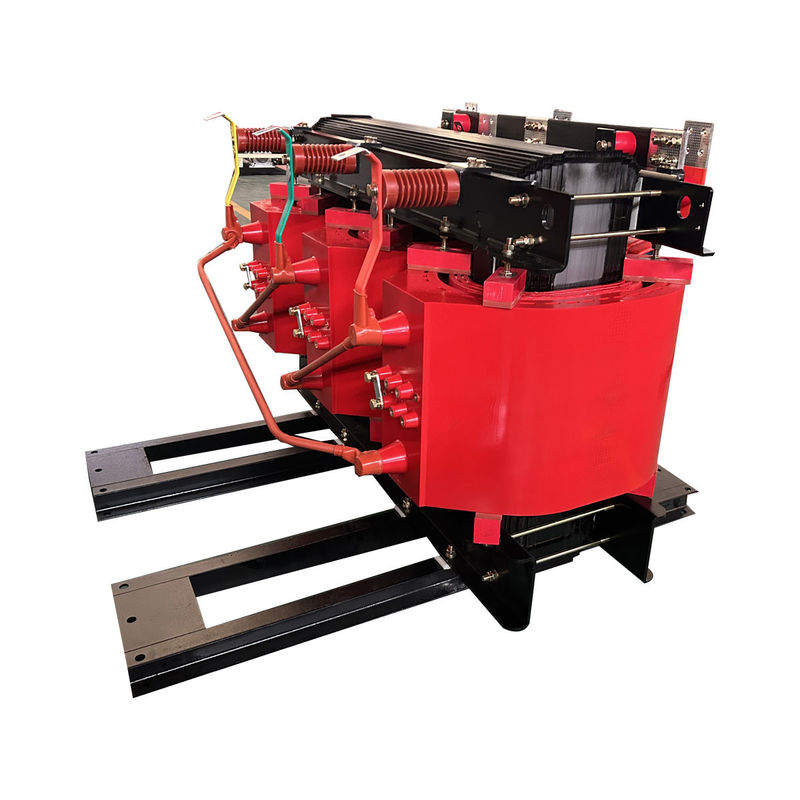

2500kva แบบแห้ง ยางยางเอโป็กซี่ ขั้นตอนลง แทรนฟอร์มการกระจายไฟฟ้า 13200V ถึง 480V
คุณลักษณะการทํางาน
1) หัวเหล็กทําจากเหล็กแผ่นซิลิคอนที่มีคุณภาพสูง ผิวถูกเคลือบด้วยการป้องกันการกัดกร่อนและการ dissipate ความร้อนที่ดีเพื่อให้แน่ใจว่าการสูญเสียและความทนทานต่อการกัดกร่อนของแปลงแปลงน้อย
2) สายลมความแรงสูงมีการลดลงแบบต่อเนื่อง ดิสก์ด้วยสายนําสตริป ((alumi num หรือทองแดง)
3) การลมความดันต่ําถูกทําจากโฟลยอลูมิเนียมหรือทองแดงและบิดด้วยโฟลยอลูมิเนียม pre-impregnated ด้วยธาตุ epoxy.
4) The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5) ในห้องหลอมระยะว่าง, ธ อร์ซินถูกหลั่งเข้าไปในหม้อเพื่อรักษาและสร้างโครงสร้างกระเป๋า FRP ความแข็งแรงสูง.
ลักษณะโครงสร้าง
ข้อมูลหลัก
ประเภท | ประเภทแห้ง โรสเหลือง |
เลขรุ่น | SCB10-2500KVA/15 ~ 0.4KV |
ขั้นตอน | 3 |
ความจุ |
2500kVA
|
ประเภทของอุปกรณ์ปิด | F/H |
วิธีการเย็น | AN/AF |
ความดันประถม | 13200V |
ความดันระดับรอง | 480Y/277 |
กลุ่มเวกเตอร์ |
Dy11
|
ระยะการดึง | ± 2 × 25 |
อัตราความถี่ | 50Hz/60Hz |
การเพิ่มอุณหภูมิ | 100 °C |
อุปสรรค | 50.7% |
การสูญเสียโดยไม่มีภาระ | 2070W |
ความสูญเสียในขณะบรรทุก ((120°C) | 8780W |
วัสดุการลวด | อลูมิเนียมหรือทองแดง |
อัตรา IP | IP00 ถึง IP54 |
น้ําหนัก
|
11500 |
วัสดุหลัก | เหล็กซิลิคอน |
มาตรฐาน | ANSI,IEC |
รับรอง | CE / ISO |
รายละเอียด
ความจุ | โวลเตชั่นสูง | ต่ํา | สัญลักษณ์การเชื่อมต่อ | ไม่มีการสูญเสียภาระ | การสูญเสียในภาระ | ไม่มีกระแสความแรง | น้ําหนัก | อิสระของวงจรสั้น |
(KVA) | (KV) | โวลเตชั่น | (W) | (W) | (%) | (KG) | (%) | |
(KV) | ||||||||
10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 ยิน |
0.15 | 0.325 | 4.1 | 130 | 4 |
30 | 0.215 | 0.75 | 3.2 | 260 | ||||
50 | 0.305 | 1.055 | 2.8 | 315 | ||||
80 | 0.415 | 1.46 | 2.6 | 470 | ||||
100 | 0.45 | 1.665 | 2.4 | 520 | ||||
125 | 0.53 | 1.955 | 2.2 | 585 | ||||
160 | 0.61 | 2.25 | 2.2 | 670 | ||||
200 | 0.7 | 2.675 | 2 | 790 | ||||
250 | 0.81 | 2.915 | 2 | 920 | ||||
315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
2500 | 4.5 | 19.53 | 1.2 | 4955 |
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ครับ! เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับปรุงผลิตภัณฑ์ตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันเข้าสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. คนงานถูกต้องอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
ลักษณะโครงสร้าง
1)แกนเหล็กถูกทําจากเหล็กแผ่นซิลิคอนคุณภาพสูง ผิวถูกเคลือบด้วยการต่อต้านการกัดกร่อนและการระบายความร้อนที่ดีเพื่อให้แน่ใจว่าการสูญเสียและความทนทานต่อการกัดกร่อนของทรานฟอร์มน้อย
2) การลมความดันสูงมีการลดลงแบบต่อเนื่อง ดิสก์ด้วยสายนําสตริป ((alumi num หรือทองแดง)
3)การลมความดันต่ําถูกทําจากแผ่นอลูมิเนียมหรือทองแดงและบิดด้วยแผ่นกันหนาวที่นํามาใช้กับธาตุ epoxy.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)ในห้องหลอมระยะว่าง, ธ อร์ซินถูกหลั่งลงในหม้อเพื่อรักษาและสร้างโครงสร้างกระเป๋า FRP ความแข็งแรงสูง.
