| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | D-167/5 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $1000-$10000 |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เงื่อนไขการจ่ายเงิน: | T/T |

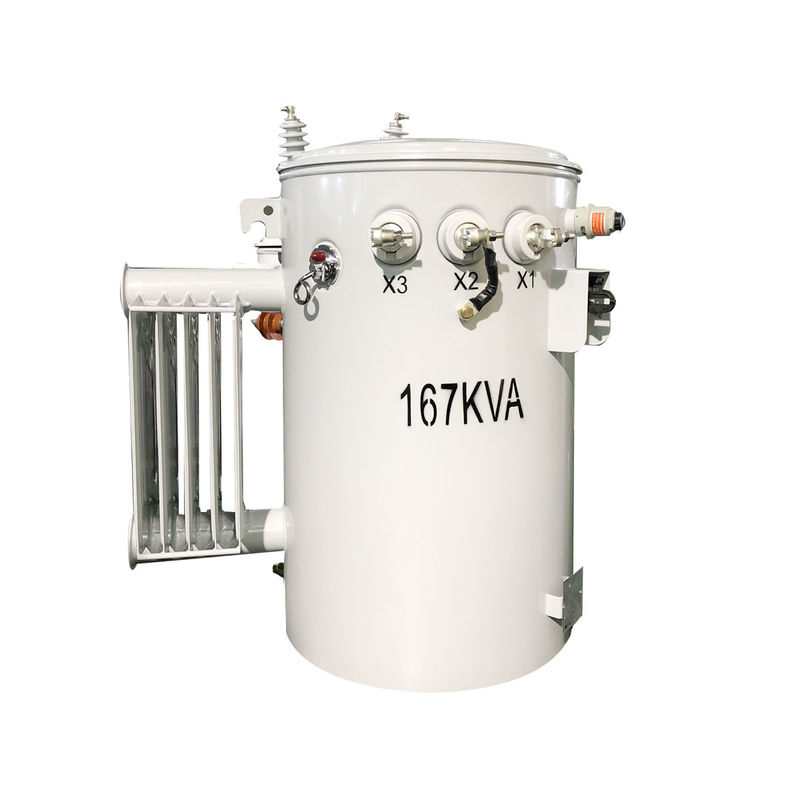

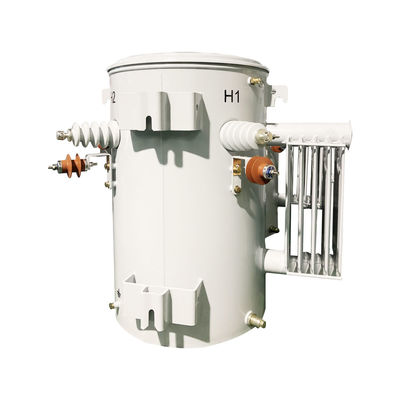

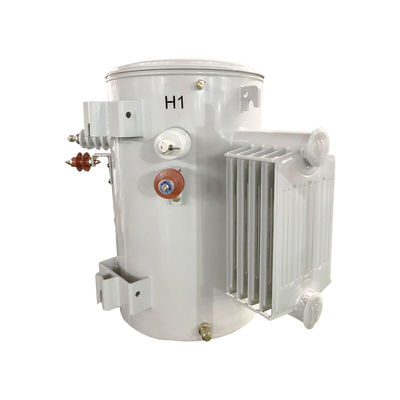

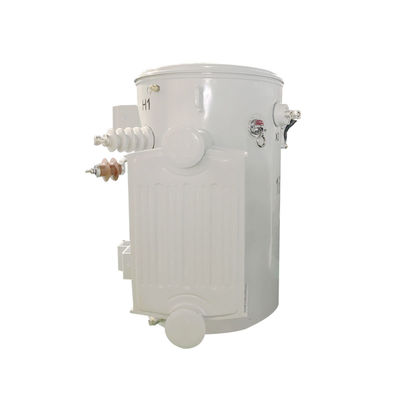

167kva Single Phase Pole Mounted Transformer CSP ประเภทการกระจายน้ํามันแบบจมลง ขั้นต่ํา 4160v ถึง 480v
โครงสร้าง
คุณสมบัติมาตรฐาน

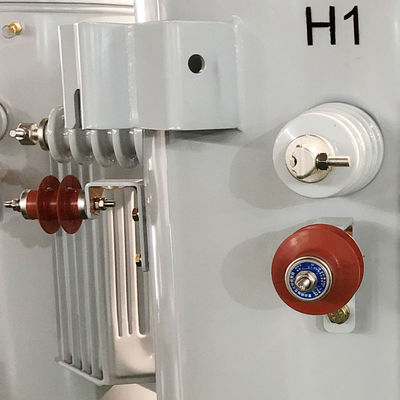

1. กระเป๋าสะพายไฟฟ้าแรงสูง
วัสดุหลักของกระบอกความดันสูงคือโปรเซลีน และหน้าที่หลักของมันคือการเชื่อมต่อการล่อความดันสูงและสายความดันสูงภายนอกการป้องกันการบุกรุกจากภายนอก, การนําความร้อนและการระบายความร้อน เป็นต้น เพื่อให้ประกันการทํางานปกติและความปลอดภัยของเครื่องแปลง
2. กระเป๋าสะพายไฟฟ้าความดันต่ํา
มีสองประเภทของกระบวนความดันต่ําเป็นชนิด spade และชนิด clip
3. วาล์วเติมน้ํามัน
บทบาทของวาล์วเติมน้ํามันบนทรานฟอร์มที่ติดตั้งขั้วระยะเดียวคือการเติมน้ํามันกันหนาวเข้าไปในถัง
4. วาล์วระบายน้ํามันที่มีตัวทดลอง
วาล์วระบายน้ํามันและเครื่องเก็บตัวอย่างบนเครื่องแปลงที่ติดตั้งขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วรับประกันคุณภาพและประสิทธิภาพของน้ํามันภายในเครื่องแปลงในขณะเดียวกัน เราสามารถเก็บตัวอย่างน้ํามันเพื่อวิเคราะห์และทดสอบ
5วาล์วลดความดัน
วาล์วลดความดันบนทรานฟอร์มที่ติดตั้งขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วและปรับความดันก๊าซภายในเครื่องแปลง เพื่อให้มั่นคงและน่าเชื่อถือ.
6. ปิดไฟ
เครื่องปิดแสงป้องกันแทรนฟอร์เมอร์จากแรงกระตุ้นที่เกิดจากฟ้าคะนอง, การสลับ, และแหล่ง HV อื่นๆมันหลบกระแสไฟฟ้าสูงโดยการติดดิน เพื่อหลีกเลี่ยงการกระแทกโดยตรงของเครื่องแปลงเอง.
7. การจํากัดกระแสภายใน
ฟิวส์ใช้ในการจํากัดการบิดของทรานฟอร์มจากการเสียหายเมื่อมีกระแสอัพโหลด
8เครื่องตัดวงจร
เครื่องตัดวงจรรองหนึ่งตั้งอยู่บนลวดลมในถัง และนี่คือมือทํางาน การรีเซ็ตอัตราการอ้วน และไฟสัญญาณการป้องกันเลเวอร์น้ํามันต่ํา, และอนุญาตให้พลังงานส่วนหนึ่งผ่านเครื่องตัดไฟ เพื่อคืนการทํางานเมื่อมันล้ม
ข้อมูลหลัก
| ขั้นตอน | ระยะเดียว |
| ความจุ | 167 KVA |
| โลเตจประถม | 4160GrdY/2400 |
| ประเภทความดันหลัก | ประเภท 5 kV |
| ความดันระดับรอง | 277/480V (L-N-L) |
| ประเภทความดันระดับสอง | 1ประเภท 2 kV |
| ฟาซอร์ระดับสอง | การล่อสองระยะ |
| BIL ระดับสอง | 30 KV |
| ความถี่ | 60 Hz |
| ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
| ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
| ประเภทความเย็น | KNAN; ปรับความเย็นด้วยตัวเอง |
| แทปเชนเจอร์ | เครื่องเปลี่ยนเข็ม 5 ตําแหน่ง พร้อมมือทํางานภายนอก |
| อุปสรรค | 30.5% แบบปกติ |
| มาตรฐานประสิทธิภาพ | ตอบสนองมาตรฐาน DOE 2016 ตอบสนองมาตรฐาน ANSI/IEEE |
| ความจุของเหลว* | 330.73 แกลลอน |
| วัสดุการลวด | ทองแดง |
| ราคาอุณหภูมิบริเวณ | 40°C |
| ระดับเสียง | 55 dBA |
| ขนาด* | 43.31''-W x 35.04''-D x 51.18''-H |
| กว้างถัง* | 24'' OD |
| น้ําหนักแห้ง* | 749.56 ปอนด์ |
| ประสิทธิภาพ | 99.10% |
| ไม่มีการสูญเสียภาระ (ในวัตต์) | +/- 455W |
| การสูญเสียภาระเต็ม (ในวัตต์) | +/- 1,833W |
| ความเสียของภาระทั้งหมด (ในวัตต์) | +/- 2,288W |
รายละเอียด
| 10kva-500kva เครื่องแปลงน้ํามันแบบจมน้ํามันแบบ 1 ขั้น | ||||||
| อัตราการจําหน่าย (kVA) | สูง | ความดันต่ํา ((v) | สัญลักษณ์การเชื่อมต่อ | มาตรฐาน | อุปทานวงจรสั้น ((%) | ประสิทธิภาพ |
| ความดัน ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนผลิตภัณฑ์ตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันเข้าสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
|
