เฟส: | 3 เฟส | ความจุ: | 3000KVA หรือตามความต้องการ |
---|---|---|---|
โลเตจประถม: | 12470V | แรงดันไฟฟ้าทุติยภูมิ: | 480ย/277 |
ความถี่: | 60 เฮิร์ตซ์ | คูลลิ่งคลาส: | คาน / โอนัน |
วัสดุม้วน: | ทองแดง | ประสิทธิภาพ: | 99.10% |
แสงสูง: | 300 Kva เครื่องแปลงสามเฟส,เครื่องแปลง 300 Kva,เครื่องแปลงแบบน้ํามัน 480V |

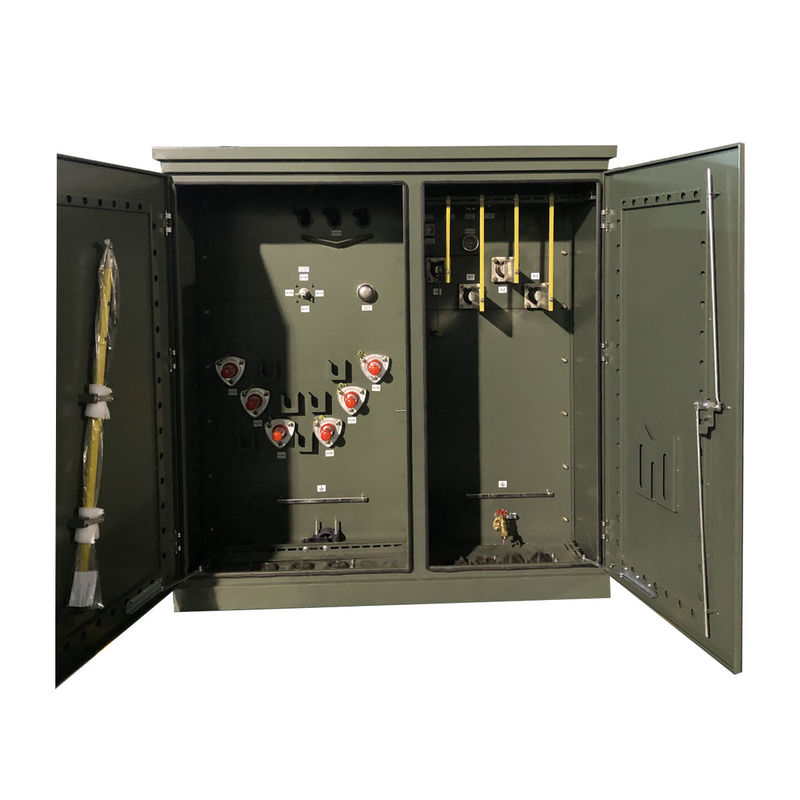

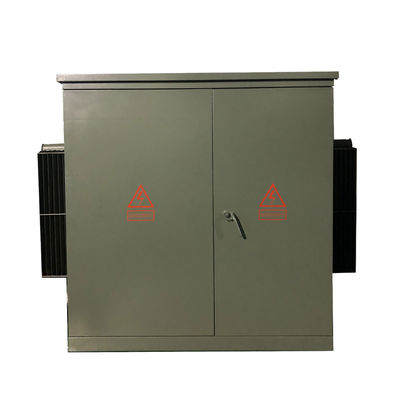

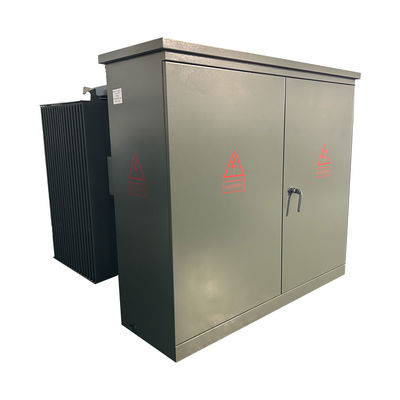

300 Kva แป๊ดสามเฟสติดตั้งเครื่องแปลงน้ํามันดําน้ํา 12470V ถึง 480V
ข้อมูลหลัก
ประเภทของเครื่องแปลง | เครื่องปรับปรุงความร้อน |
การตั้งค่าของเครื่องแปลง | แพดที่เต็มไปด้วยของเหลวติดตั้ง |
ประเภทอาหารของแปลง | การให้อาหารในวงจร |
ขั้นตอน | ระยะ 3 |
ความจุ | 300 KVA |
กลุ่มเวกเตอร์ | ยินยิน |
โลเตจประถม | 12470GrdY/7200 |
ประเภทความดันหลัก | ประเภท 15 kV |
ฟาซอร์หลัก | หนองมะขาม |
BIL หลัก | 95 KV |
ความดันระดับรอง | 480Y/277 |
ประเภทความดันระดับสอง | 1ประเภท 2 kV |
ฟาซอร์ระดับสอง | Wye-N |
BIL ระดับสอง | 30 KV |
ความถี่ | 60 Hz |
ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
ประเภทความเย็น | KNAN; ปรับความเย็นด้วยตัวเอง |
อุปทาน (ปกติ) | 1.2-6.0% แบบปกติ |
ประเภทการเชื่อมต่อหลัก | หน้าตาย |
วัสดุการลวด | ทองแดง |
ราคาอุณหภูมิบริเวณ | 40°C |
ระดับเสียง | 55 dBA |
น้ําหนักรวม (น้ําเต็ม) * | 3,637 ปอนด์ |
ประสิทธิภาพ % | 990.00% |
ไม่มีการสูญเสียภาระ (ในวัตต์) | +/- 500W |
ความเสียของภาระเต็ม (ในวัตต์) 100% | +/- 3,000W |
ความเสียของภาระทั้งหมด (ในวัตต์) ที่ 100% | +/- 3,500W |
ลักษณะมาตรฐาน
1) ส่วนของทรานฟอร์เมอร์และส่วนของตู้ควบคุมของสหรัฐอเมริกาและน้ํามันประกอบได้เป็นน้ํามันจุดจุดจุดไฟสูง หรือน้ํามันธรรมดา.
2) ตู้ควบคุมแบ่งออกเป็นห้องความดันสูงและห้องความดันต่ํา
3) ห้องความดันสูงมีอุปกรณ์ประกอบด้วย: พล็อกเคเบิลความดันสูง, ปิดสายฟ้าคะนอง, จับการทํางานของสวิทช์ภาระ, จับสวิทช์ตั๊ปที่ไม่ตื่นเต้น, ฟิวส์ในพล็อก, วาล์วปล่อยแรงกด,เครื่องวัดอุณหภูมิ, เครื่องวัดความดัน, เครื่องวัดตําแหน่งน้ํามัน, ปั๊มเติมน้ํามัน, วาล์วระบายน้ํามัน, ฯลฯ, สวิทช์ความหน่วง, เครื่องเปลี่ยนปั๊มน้ํามัน, ฟิวส์ปั๊มน้ํามัน, ฯลฯทั้งหมดถูกดําน้ํามันในเครื่องแปลง พร้อมกับแกนเครื่องแปลงสายไฟฟ้าแรงสูงและทรานฟอร์เมอร์เชื่อมต่อด้วยสายไฟฟ้าคอนเนคเตอร์
4) ด้านความดันต่ําสามารถติดตั้งด้วยเครื่องตัดวงจรอากาศ เครื่องแปลงกระแสไฟฟ้า รวมถึงเครื่องวัดพลังงานไฟฟ้า แอมเมตรและวอลท์เมตรและวงจรผลิตและอุปกรณ์การชําระค่าตอบแทนความจุ สามารถตั้งค่าได้ตามความต้องการของผู้ใช้.
ภาพวาดทางเทคนิค
รายละเอียด
ความจุ | การสูญเสีย | ขนาด ((mm) | น้ําหนัก ((kg) | ||||
ความเสียโดยไม่มีภาระ ((W) | การสูญเสียภายในภาระ | W | D | H | น้ํามันน้ําหนัก (L) | น้ําหนักรวม (kg) | |
45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
ภาพโรงงาน
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ครับ! เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับปรุงผลิตภัณฑ์ตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันเข้าสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. คนงานถูกต้องอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
