| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | S-2000/15 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $5000-$150000 |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เงื่อนไขการจ่ายเงิน: | T/T |

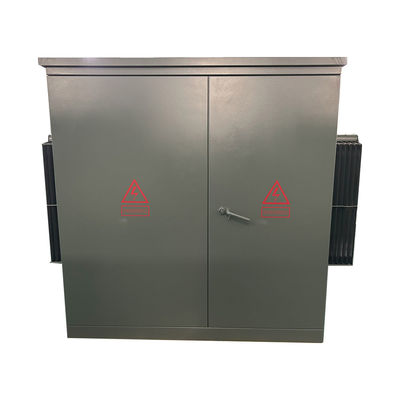

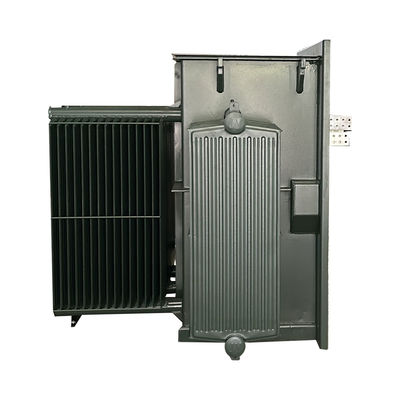

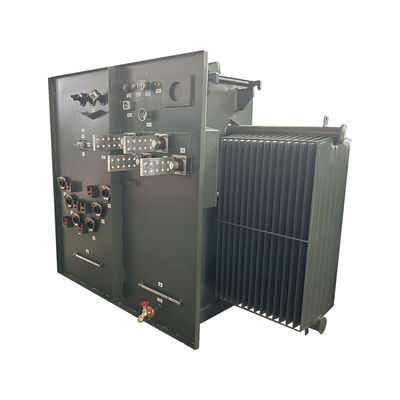

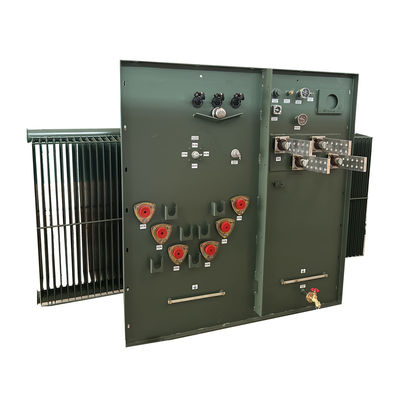

2Mva 2000Kva Step Up Pad Mount สามเฟส แทรนฟอร์มไฟฟ้า 600V ถึง 13200V
โครงสร้างสินค้า
1) ส่วนของทรานฟอร์เมอร์และส่วนของตู้ควบคุมของสหรัฐอเมริกาและน้ํามันประกอบได้เป็นน้ํามันจุดจุดจุดไฟสูง หรือน้ํามันธรรมดา.
2) ตู้ควบคุมแบ่งออกเป็นห้องความดันสูงและห้องความดันต่ํา
3) ห้องความดันสูงมีอุปกรณ์ประกอบด้วย: พล็อกเคเบิลความดันสูง, ปิดสายฟ้าคะนอง, จับการทํางานของสวิทช์ภาระ, จับสวิทช์ตั๊ปที่ไม่ตื่นเต้น, ฟิวส์ในพล็อก, วาล์วปล่อยแรงกด,เครื่องวัดอุณหภูมิ, เครื่องวัดความดัน, เครื่องวัดตําแหน่งน้ํามัน, ปั๊มเติมน้ํามัน, วาล์วระบายน้ํามัน, ฯลฯ, สวิทช์ความหน่วง, เครื่องเปลี่ยนปั๊มน้ํามัน, ฟิวส์ปั๊มน้ํามัน, ฯลฯทั้งหมดถูกดําน้ํามันในเครื่องแปลง พร้อมกับแกนเครื่องแปลงสายไฟฟ้าแรงสูงและทรานฟอร์เมอร์เชื่อมต่อด้วยสายไฟฟ้าคอนเนคเตอร์
4) ด้านความดันต่ําสามารถติดตั้งด้วยเครื่องตัดวงจรอากาศ เครื่องแปลงกระแสไฟฟ้า รวมถึงเครื่องวัดพลังงานไฟฟ้า แอมเมตรและวอลท์เมตรและวงจรผลิตและอุปกรณ์การชําระค่าตอบแทนความจุ สามารถตั้งค่าได้ตามความต้องการของผู้ใช้.
ข้อมูลหลัก
| ประเภทของเครื่องแปลง | เครื่องปรับปรุงความร้อน |
| การตั้งค่าของเครื่องแปลง | แพดที่เต็มไปด้วยของเหลวติดตั้ง |
| ประเภทอาหารของแปลง | การให้อาหารในวงจร |
| การปฏิบัติงาน | การดําเนินการเพิ่ม |
| ขั้นตอน | ระยะ 3 |
| ความจุ | 2 MVA (2000 KVA) |
| กลุ่มเวกเตอร์ | YnD1 |
| โลเตจประถม | 600Y/347 |
| ประเภทความดันหลัก | 1ประเภท 2 kV |
| ฟาซอร์หลัก | Wye-N |
| BIL หลัก | 30 KV |
| ความดันระดับรอง | 13200GrdY/7620 |
| ประเภทความดันระดับสอง | ประเภท 15 kV |
| ฟาซอร์ระดับสอง | หนองมะขาม |
| BIL ระดับสอง | 95 KV |
| ความถี่ | 60 Hz |
| ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
| ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
| ประเภทความเย็น | KNAN; ปรับความเย็นด้วยตัวเอง |
| อุปทาน (ปกติ) | 50.0-7.5% |
| ประเภทการเชื่อมต่อหลัก | ด้านหน้าสด |
| ประเภทการเชื่อมต่อรอง | หน้าตาย |
| ระดับการสกัดสวิทช์หักภาระ | 200 แอมเปอร์ 15 กิโลโวลต์ |
| ตําแหน่งของสวิทช์ตัดความหน่วง | ห้องหน้าความดันสูง (HV) |
| มาตรฐานประสิทธิภาพ | ตอบสนองมาตรฐาน DOE 2016 ตอบสนองมาตรฐาน ANSI/IEEE |
| การจัดอันดับ K-Factor (Harmonic Mitigation) | K-1 (มาตรฐาน) |
| การจัดอันดับการขับเคลื่อนแรงกระแทก | ไม่มี |
| น้ํายาประปา | น้ํามันพืชธรรมชาติที่สามารถทําลายได้ทางชีวภาพ Ester Insulating Fluid - น้ํายาที่ไม่ใช่ PCB |
| วัสดุการลวด | ทองแดง |
| ราคาอุณหภูมิบริเวณ | 40°C |
| ระดับเสียง | 61 dBA |
| ระดับความสูง | 3300 ฟุต (1000 เมตร) เหนือระดับน้ําทะเล |
| วัสดุหลัก | สแตนเลสที่มีแนวทางเมล็ด |
| วัสดุถัง | เหล็กเคลือบ |
| ขนาด/ | 75''-W x 74''-D x 73''-H |
| น้ําหนักแห้ง (ไม่รวมน้ํามัน) * | 4,566 ปอนด์ |
| น้ําหนักรวม (น้ําเต็ม) * | 10,567 ปอนด์ |
| ประสิทธิภาพ % | 99.40% |
| ไม่มีการสูญเสียภาระ (ในวัตต์) | +/- 2,100W |
| การสูญเสียภาระเต็ม (ในวัตต์) 100% | +/- 14,500W |
ภาพโรงงาน
รายละเอียด
| เครื่องแปลงที่ติดตั้ง 3 ขั้นตอน | ||||
| พลังงานระดับ (KVA) | ความดันสูง (KV) | ความดันต่ํา (V) | การสูญเสีย (W) | |
| การสูญเสียที่ไม่มีภาระ (W) | การสูญเสียในขณะบรรทุก (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ หรืออื่นๆ |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
ภาพวาดทางเทคนิค
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนผลิตภัณฑ์ตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนําไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
|
