| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | S-2500/15 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $5000-$150000 |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เงื่อนไขการจ่ายเงิน: | T/T |

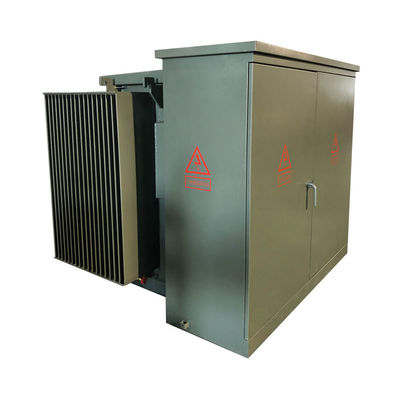

2500Kva แทรนฟอรเมอร์สามเฟสปาดติดตั้ง ขั้นต่ํา 12470V เป็น 400V
สรุป
WINLEY นําเสนอสายที่ครบถ้วนของเครื่องแปลงการกระจายของ ThreePhase Pad-Mounted ที่เต็มไปด้วยของเหลว ซึ่งตรงกับมาตรฐาน ANSI®/IEEE® ที่ใช้ได้,มันเหมาะสําหรับ โอกาสความดันสูงและความจุขนาดใหญ่ เช่น สถานไฟฟ้าไฟฟ้า, การบริโภคพลังงานอุตสาหกรรม, ฯลฯเครื่องแปลงที่ท่วมน้ํามันมีประสิทธิภาพและความมั่นคงที่ดีกว่า.
ข้อมูลหลัก
| ประเภทของเครื่องแปลง | เครื่องปรับปรุงความร้อน |
| การตั้งค่าของเครื่องแปลง | แพดที่เต็มไปด้วยของเหลวติดตั้ง |
| ประเภทอาหารของแปลง | การให้อาหารในวงจร |
| การปฏิบัติงาน | การดําเนินการลดลง |
| ขั้นตอน | ระยะ 3 |
| ความจุ | 2.5 MVA (2500 KVA) |
| กลุ่มเวกเตอร์ | DYN1 |
| โลเตจประถม | 12470V |
| ประเภทความดันหลัก | ประเภท 15 kV |
| ฟาซอร์หลัก | เดลต้า |
| BIL หลัก | 95 KV |
| ความดันระดับรอง | 400Y/231 |
| ประเภทความดันระดับสอง | 1ประเภท 2 kV |
| ฟาซอร์ระดับสอง | Wye-N |
| BIL ระดับสอง | 30 KV |
| ความถี่ | 60 Hz |
| ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
| ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
| ประเภทความเย็น | KNAN; ปรับความเย็นด้วยตัวเอง |
| แทปเชนเจอร์ | เครื่องเปลี่ยนแตป 5 ตําแหน่ง |
| อุปสรรค | 5.75% |
| ระดับการสกัดสวิทช์หักภาระ | 600 แอมเปอร์ 15 คีโวลต์ |
| วัสดุหลัก | สแตนเลสที่มีแนวทางเมล็ด |
| วัสดุถัง | เหล็กเคลือบ |
| ขนาด* | 75W x 75D x 73H |
| น้ําหนักแห้ง (ไม่รวมน้ํามัน) * | 4,918 ปอนด์ |
| น้ําหนักรวม (น้ําเต็ม) * | 11,534 ปอนด์ |
| ประสิทธิภาพ % | 99.40% |
| ไม่มีการสูญเสียภาระ (ในวัตต์) | +/- 2,700W |
| การสูญเสียภาระเต็ม (ในวัตต์) 100% | +/- 15,500W |
ลักษณะมาตรฐาน
1- เปลี่ยนหลัก
1) 5 ตําแหน่งการเปลี่ยนทับ
2) 4 ตําแหน่งสวิทช์หยุดความอ้วน สามารถใช้สติ๊กร้อนและทําให้มีความยืดหยุ่นในการซ่อมแซมและบํารุงรักษา

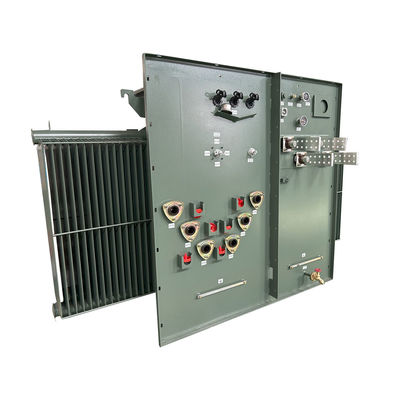

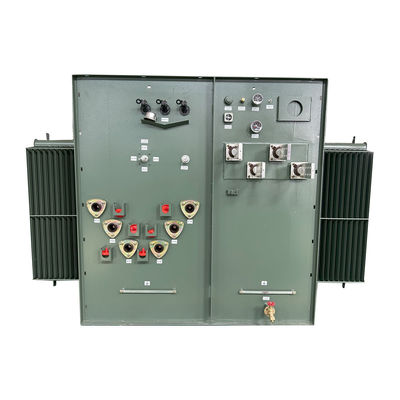

2. การเชื่อมต่อการปิด
1) สายไฟฟ้าหลักถูกเชื่อมต่อด้วยสายเชื่อมเล็บ
2) ถังบัดภายนอกที่มีการใส่หุ้มหุ้ม
3)บุซซิ่งบราคเกรดอินเทกรัล หรือไม่บราคเกรด
4) ปลายทางสอง ปากตักภายนอกด้วย NEMA 4-หลุม, 6-หลุม. 8-หลุม, 10-หลุมหรือ 12-หลุม
3อุปกรณ์ป้องกัน
1) ไฟท์บอยเน็ต ไฟท์จํากัดกระแสไฟฟ้าระยะบาง
2) อัตโนมัติการกระทําอุปกรณ์ลดความดัน
3) เครื่องวัดระดับน้ํามัน
4) เครื่องวัดอุณหภูมิน้ํามัน
5) เครื่องวัดความดัน
6) วาล์วระบายน้ําที่มีตัวอย่าง
7) ประเภทการกระจาย, ป้องกันโลหะ oxide, 3-36 kV
8)ประเภทการกระจายไฟ ระบบปิดฟ้าคะนองชนิดวาล์ว 3-27 kV
ภาพวาดทางเทคนิค
รายละเอียด
| ความจุ | การสูญเสีย | ขนาด ((mm) | น้ําหนัก ((kg) | ||||
| ความเสียโดยไม่มีภาระ ((W) | การสูญเสียภายในภาระ | W | D | H | น้ํามันน้ําหนัก (L) | น้ําหนักรวม (kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
ภาพโรงงาน
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนผลิตภัณฑ์ตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนําไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
|
