เฟส: | เฟสเดียว | จัดอันดับความจุ: | 75KVA |
---|---|---|---|
โลเตจประถม: | 13800GrdY/7968 หรือตามความต้องการ | ความดันระดับรอง: | 208ย/120 |
คูลลิ่งคลาส: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>ระบายความร้อนด้วยตัวเอง</b> | อุปสรรค: | 20.4% |
วัสดุการลวด: | ทองแดง | ประสิทธิภาพ: | 99.15% |
แสงสูง: | โทรทรานฟอร์มติดแพด 13.8Kv,ปรับปรุงความแรง 75Kva,เครื่องปรับเปลี่ยนระยะเดียว 208v |

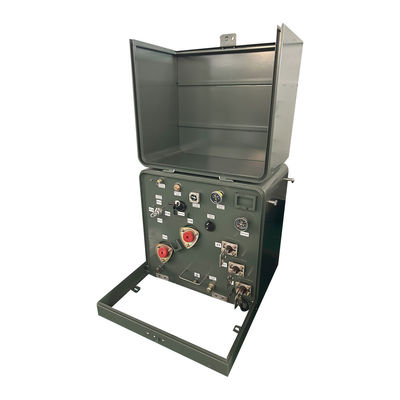

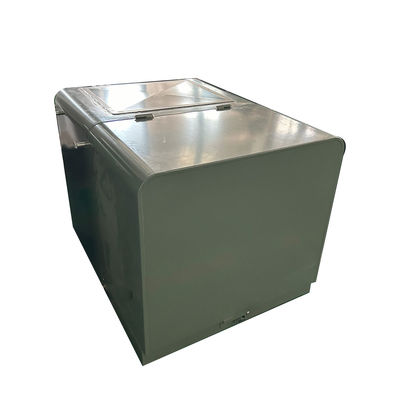

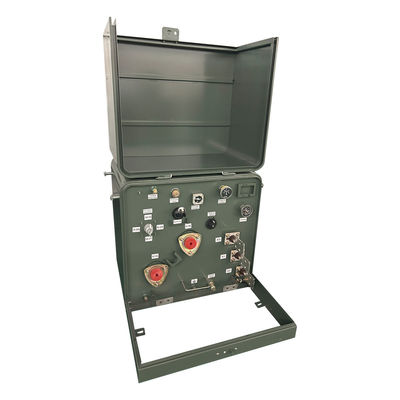

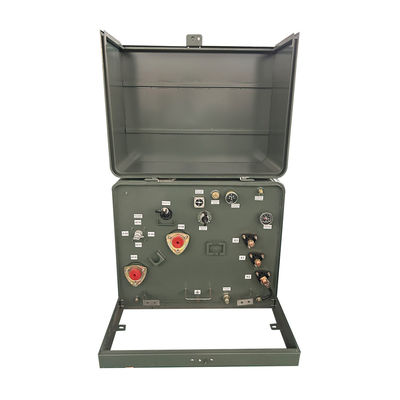

โทรทรานฟอเมอร์ปันตัวกระยะเดียว ปรับลด 75Kva 13.8Kv เป็น 208v
ลักษณะ
ระบบคุณภาพ ISO 9001 รับรอง
ตอบสนองมาตรฐานประสิทธิภาพพลังงาน DOE หรือเกินมาตรฐาน ANSI/IEEE และ NEMA
การเคลือบถังเกิน IEEE Std C5712.28TM-2005 และ IEEE Std C5712มาตรฐาน.29TM-2005 (เพียงหน่วยเหล็กไร้ขัด)
ความสอดคล้องอย่างสมบูรณ์แบบกับ IEEE Std C5712.28TM-2005 ความต้องการความสมบูรณ์แบบของห้องปก
1อุปกรณ์ลดความดัน
2. ข้อบังคับการเติมและระบายของของเหลว
3. แผ่นสัญลักษณ์ลายเลเซอร์
4. กระเป๋าล็อคลื่นสําหรับการจัดสรรง่าย
5. การตั้งชื่อของกระโปรง
6. กลุมปั่นปิดถัง
7คลิกที่นี่ รับรูปแบบของทรานฟอร์ม
8. สายสลัดจากวัสดุที่ไม่เกร็ด
9. ถังทับทิม
10รางที่ถอดได้
11ประตูห่วงด้วยสแตนเลสสแตนเลสสแตนเลสสแตนเลส
12. แบรนด์เบิร์ทจากX2 ไปยังถังพื้น
13. HV บูชิ่งหลุมสําหรับการเชื่อมต่อเอลโก้ด้านหน้าตาย
14. ถังบัสชิงความดันสูง-200A และบัสชิงความดันต่ํา
ภาพโรงงาน
1) สถานที่ย่อยแปลงผสม, ด้านบนของตู้มีโครงสร้างปลาหินแผ่นสแตนเลส clamp ที่มีช่องอากาศสามารถลดรังสีแสงอาทิตย์ได้อย่างมีประสิทธิภาพ และรับประกันการ dissipation ความร้อน.
2) ด้านบนของกระเป๋ากระเป๋าครบกระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋า
3) ภายในสามารถแบ่งออกเป็นห้องความดันสูง, ห้องแปลงและห้องความดันต่ําตามลําดับ
4) นอกจากนี้ยังได้รับอุปกรณ์การควบคุมอุณหภูมิอุปกรณ์ออกอัตโนมัติเพื่อให้แน่ใจว่าช่วงอุณหภูมิ
5)แต่ละหน่วยมีระบบควบคุม, จัดจอและระบบสว่างที่บริสุทธิ์
6)อุปกรณ์อุปกรณ์ตรงกับความต้องการการป้องกัน IP33 มีการออกแบบ สร้างและเทคโนโลยีที่เหมาะสม คุณภาพดีและการบํารุงรักษาง่าย
ข้อมูลหลัก
ประเภทของเครื่องแปลง | เครื่องปรับปรุงความร้อน |
การตั้งค่าของเครื่องแปลง | แพดที่เต็มไปด้วยของเหลวติดตั้ง |
ประเภทอาหารของแปลง | การให้อาหารในวงจร |
การปฏิบัติงาน | การดําเนินการลดลง |
ขั้นตอน | ระยะ 3 |
ความจุ | 75 KVA |
กลุ่มเวกเตอร์ | ยินยิน |
โลเตจประถม | 13800GrdY/7968 |
ประเภทความดันหลัก | ประเภท 15 kV |
ฟาซอร์หลัก | หนองมะขาม |
BIL หลัก | 95 KV |
ความดันระดับรอง | 208Y/120 |
ประเภทความดันระดับสอง | 1ประเภท 2 kV |
ฟาซอร์ระดับสอง | Wye-N |
BIL ระดับสอง | 30 KV |
ความถี่ | 60 Hz |
ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
ประเภทความเย็น | KNAN; ปรับความเย็นด้วยตัวเอง |
ระดับการสกัดสวิทช์หักภาระ | 200 แอมเปอร์ 15 กิโลโวลต์ |
มาตรฐานประสิทธิภาพ | ตอบสนองมาตรฐาน DOE 2016 ตอบสนองมาตรฐาน CSA ตอบสนองมาตรฐาน ANSI / IEEE |
การจัดอันดับ K-Factor (Harmonic Mitigation) | K-1 (มาตรฐาน) |
วัสดุการลวด | ทองแดง |
ราคาอุณหภูมิบริเวณ | 40°C |
ระยะอุณหภูมิการทํางานภายในห้อง | -40°C ถึง +40°C (-50°F ถึง +104°F) |
ระดับเสียง | 51 dBA |
ช่องทางเข้าถัง | ไม่มี |
ขนาด* | 61"W x 43"D x 69"H |
น้ําหนักแห้ง (ไม่รวมน้ํามัน) * | 730 ปอนด์ |
น้ําหนักรวม (น้ําเต็ม) * | 2,160 ปอนด์ |
ประสิทธิภาพ % | 99.10% |
รายละเอียด
เครื่องปรับเปลี่ยนแบบพัดปลาระยะเดียว 25kva-500kva | ||||||
อัตราการจําหน่าย (kVA) | สูง | ความดันต่ํา ((v) | สัญลักษณ์การเชื่อมต่อ | มาตรฐาน | อุปทานวงจรสั้น ((%) | ประสิทธิภาพ |
ความดัน ((v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10.0-4.5% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
การวาด
อุปกรณ์เสริม
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
