| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | WINLEY |
| ได้รับการรับรอง: | CE,ISO |
| หมายเลขรุ่น: | D-25/12.47 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
| ราคา: | $1000-$10000 |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เวลาการส่งมอบ: | 30 วัน |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 1000 ชุด/เดือน |
| ประเภทของเครื่องแปลง: | ติดเสา | ความจุ: | 10เควีเอ |
|---|---|---|---|
| วิธีการเย็น: | <i>ONAN;</i> <b>บน;</b> <i>Self-Cooled</i> <b>ระบายความร้อนด้วยตัวเอง</b> | คะแนนความเป็นฉนวน: | ประเภท E ความละเอียด - 120°C, 248°F |
| โลเตจประถม: | 12470GrdY/7200 | แรงดันไฟฟ้าทุติยภูมิ: | 120/240V (LNL) |
| ความถี่: | 50/60 เฮิรตซ์ | วัสดุม้วน: | ทองแดง |
| แสงสูง: | เครื่องแปลงที่ติดกับเสา 10Kva,เครื่องปรับปรุงที่ติดกับเสา 12.47KV,เครื่องแปลงระยะเดียวแบบ ANSI |
||

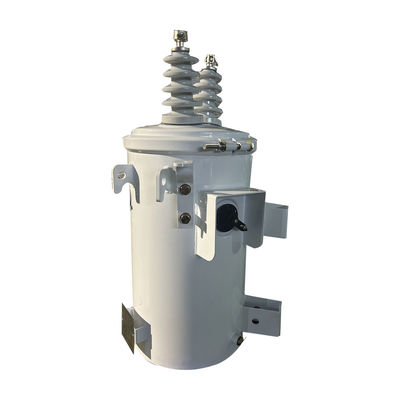

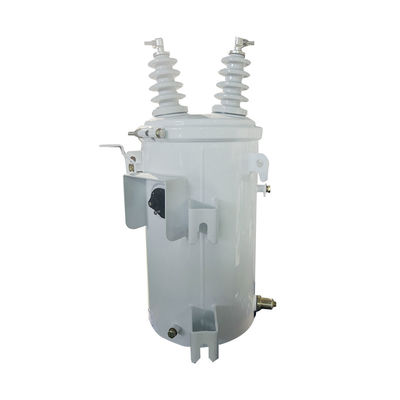

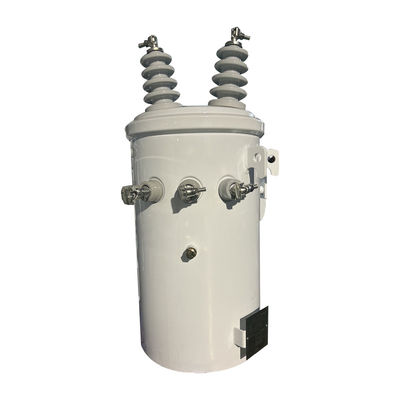

ANSI IEEE มาตรฐาน โทรทรานฟอเมอร์ติดขั้วระยะเดียว 10Kva 25kva 37.5kva 50kva 12.47KV
โทรทรานฟอร์มเป็นโครงสร้างปิดกระบอก แต่ละกระบอกถูกติดตั้งด้วยอุปกรณ์การก่อดิน, hooks, สนับสนุน lugs ซึ่งสอดคล้องกับมาตรฐาน ANSI และหนึ่งหรือสองกระบอกความดันสูงบนฝากระบี่ความดันต่ําบนผนังของถังและตาติดต่อปลายทาง การปรับเครื่องปรับทับควรถูกปรับขึ้นตามคําสั่งหลังจากปิดไฟ
คุณสมบัติมาตรฐาน
1. กระเป๋าสะพายไฟฟ้าแรงสูง
วัสดุหลักของกระบอกความดันสูงคือโปรเซลีน และหน้าที่หลักของมันคือการเชื่อมต่อการล่อความดันสูงและสายความดันสูงภายนอกการป้องกันการบุกรุกจากภายนอก, การนําความร้อนและการระบายความร้อน เป็นต้น เพื่อให้ประกันการทํางานปกติและความปลอดภัยของเครื่องแปลง
2. กระเป๋าสะพายไฟฟ้าความดันต่ํา
มีสองประเภทของกระบวนความดันต่ําเป็นชนิด spade และชนิด clip
3. วาล์วเติมน้ํามัน
บทบาทของวาล์วเติมน้ํามันบนทรานฟอร์มที่ติดตั้งขั้วระยะเดียวคือการเติมน้ํามันกันหนาวเข้าไปในถัง
4. วาล์วระบายน้ํามันที่มีตัวทดลอง
วาล์วระบายน้ํามันและเครื่องเก็บตัวอย่างบนเครื่องแปลงที่ติดตั้งขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วรับประกันคุณภาพและประสิทธิภาพของน้ํามันภายในเครื่องแปลงในขณะเดียวกัน เราสามารถเก็บตัวอย่างน้ํามันเพื่อวิเคราะห์และทดสอบ
5วาล์วลดความดัน
วาล์วลดความดันบนทรานฟอร์มที่ติดตั้งขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วและปรับความดันก๊าซภายในเครื่องแปลง เพื่อให้มั่นคงและน่าเชื่อถือ.
6. ปิดไฟ
เครื่องปิดแสงป้องกันแทรนฟอร์เมอร์จากแรงกระตุ้นที่เกิดจากฟ้าคะนอง, การสลับ, และแหล่ง HV อื่นๆมันหลบกระแสไฟฟ้าสูงโดยการติดดิน เพื่อหลีกเลี่ยงการกระแทกโดยตรงของเครื่องแปลงเอง.
7. การจํากัดกระแสภายใน
ฟิวส์ใช้ในการจํากัดการบิดของทรานฟอร์มจากการเสียหายเมื่อมีกระแสอัพโหลด
8เครื่องตัดวงจร
เครื่องตัดวงจรรองหนึ่งตั้งอยู่บนลวดลมในถัง และนี่คือมือทํางาน การรีเซ็ตอัตราการอ้วน และไฟสัญญาณการป้องกันเลเวอร์น้ํามันต่ํา, และอนุญาตให้พลังงานส่วนหนึ่งผ่านเครื่องตัดไฟ เพื่อคืนการทํางานเมื่อมันล้ม
ข้อมูลหลัก
| ความจุ | kVA | 10 |
| เลขระยะ | ~ | ระยะเดียว |
| ความดันประถม | V | 12470GrdY/7200 |
| ความดันระดับรอง | V | 240/120 |
| กลุ่มเวกเตอร์ | ~ | II0 |
| ประเภทการดึง | ~ | การติดต่อปิดวงจร |
| ระยะการดึง | % | ± 2 * 2.5% (5 ท็อป) |
| วิธีการเย็น | ~ | ONAN |
| อัตราความถี่ | Hz | 60 |
| ประเภทการปิด | ~ | A |
| การเพิ่มอุณหภูมิ | K | 45 |
| การสูญเสียจากภาระ | W | 151 |
| การสูญเสียในช่วงการบรรทุก (75°C) | W | 188 |
| อุปสรรค | % | 2 |
| วัสดุการลวด | ~ | ทองแดง |
| วัสดุหลัก | ~ | เหล็กซิลิคอน |
| น้ํายาประปา | ~ | น้ํามันแร่ |
| วัสดุบ้าน | ~ | เหล็กเคลือบ |
| สภาพการใช้งาน | ~ | กลางแจ้ง |
| ระดับน้ําทะเล | m | ANSI |
| มาตรฐาน | ~ | ≤ 1000 |
รายละเอียด
| 10kva-500kva เครื่องแปลงน้ํามันแบบจมน้ํามันแบบ 1 ขั้น | ||||||
| อัตราการจําหน่าย (kVA) | สูง | ความดันต่ํา ((v) | สัญลักษณ์การเชื่อมต่อ | มาตรฐาน | อุปทานวงจรสั้น ((%) | ประสิทธิภาพ |
| ความดัน ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
อุปกรณ์เสริม
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
