เฟส: | สามเฟส | ความจุ: | 1500KVA หรือตามต้องการ |
---|---|---|---|
โลเตจประถม: | 34500V หรือกำหนดเอง | แรงดันไฟฟ้าทุติยภูมิ: | 208ย/120 |
กลุ่มเวกเตอร์: | ไดน์1 | อุณหภูมิสูงขึ้น: | 65°ซ |
อุปทาน (ปกติ): | 5.75% | ความถี่: | 50/60 เฮิรตซ์ |
แสงสูง: | IEEE มาตรฐาน แปดติดตั้งแปลง,ANSI 3Phase Pad Mounted Transformer เครื่องปรับเปลี่ยนที่ติดตั้งบนแผ่น,เครื่องแปลงไฟฟ้า 35kV |

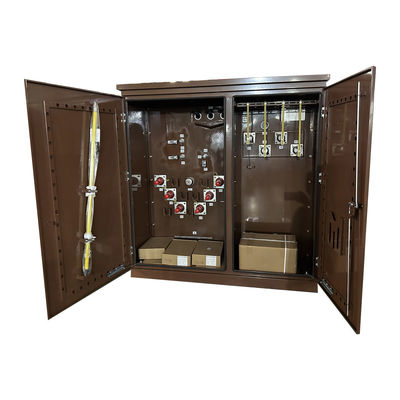

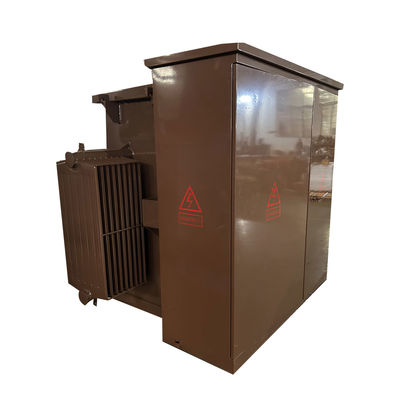

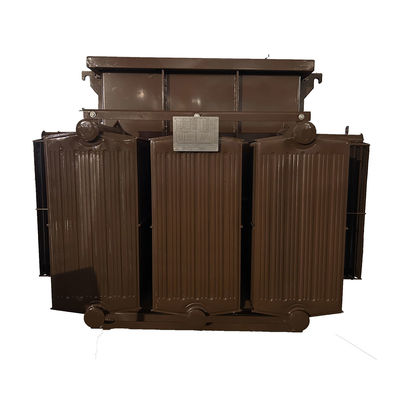

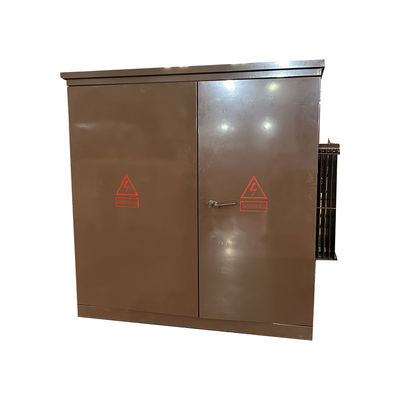

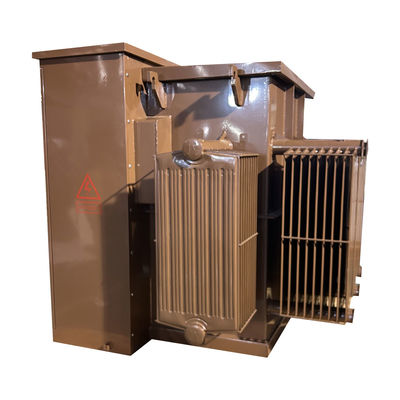

1000 Kva 1500kVA 35kV หลอดอาหารสามเฟส แปดติดตั้งแปลง
ผลงาน
1) โครงสร้างคอมแพคต์และสมเหตุสมผล และปริมาตรเล็ก ซึ่งมีเพียงประมาณหนึ่งในสามของกล่องเปลี่ยนแบบยุโรปของความจุเท่ากัน
2) โครงสร้างที่แน่นแน่น และกันอากาศได้อย่างเต็มที่ ไม่จําเป็นต้องวางอุปสรรคป้องกันความปลอดภัย และรับประกันความปลอดภัยของบุคคลได้อย่างน่าเชื่อถือ
3) มีรูปแบบการให้พลังงานที่หลากหลายให้ผู้ใช้เลือก ซึ่งสามารถนํามาใช้การให้พลังงานปลายทาง และทําความเป็นจริงเครือข่ายวงแหวนหรือการให้พลังงานคู่
4) การนําแปลงพลังงาน S11 ลงน้ํามัน, ซึ่งมีการสูญเสียต่ํา, การเพิ่มอุณหภูมิต่ําและความสามารถการอุดหนุนที่แข็งแรง;
5) ใช้ไฟฟิวส์คู่ (ไฟฟิวส์ป้องกันสํารอง + ไฟฟิวส์ติดต่อ) เพื่อป้องกันและไฟฟิวส์ไฟฟิวส์พลัคอินมีลักษณะความรู้สึกต่อกระแสไฟฟ้าและอุณหภูมิแบบสองแบบ เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างปลอดภัยและน่าเชื่อถือ;
6) เครื่องเชื่อมสายเคเบิล 200A สามารถติดและตัดต่อภายใต้ภาระได้ และสามารถทํางานเป็นสวิทช์ภาระในกรณีฉุกเฉิน
7) การลวดใช้การเชื่อมต่อ Dyn11 และแกนเหล็กใช้โครงสร้างสามเฟสสี่คอลัมน์ เพื่อให้ผลิตภัณฑ์สามารถทํางานภายใต้ภาระ asymmetric ใด ๆ และจุดเฉลี่ยไม่ลอยความดันคงที่, คุณภาพของไฟฟ้าสูง, กล่องอุ่นขึ้น, เสียงเสียงต่ํา, และการทํางานป้องกันสายฟ้าคะนองที่ดี;
8) ตู้อุปกรณ์รับรองการออกแบบป้องกันการกัดสั่นและการรักษาสีสเปรย์พิเศษ สวยและใหม่ เหมาะสําหรับสภาพแวดล้อมต่าง ๆ และบรรลุผลการตกแต่งเมือง
ข้อมูลหลัก
ประเภทของเครื่องแปลง | เครื่องปรับปรุงความร้อน |
การตั้งค่าของเครื่องแปลง | แพดที่เต็มไปด้วยของเหลวติดตั้ง |
ประเภทอาหารของแปลง | การให้อาหารในวงจร |
ขั้นตอน | ระยะ 3 |
ความจุ | 1.5 MVA (1500 KVA) |
กลุ่มเวกเตอร์ | DYN1 |
โลเตจประถม | 34500V |
ประเภทความดันหลัก | ประเภท 35 kV |
ฟาซอร์หลัก | เดลต้า |
BIL หลัก | 150 kV |
ความดันระดับรอง | 208Y/120 |
ประเภทความดันระดับสอง | 1ประเภท 2 kV |
ฟาซอร์ระดับสอง | Wye-N |
BIL ระดับสอง | 30 KV |
ความถี่ | 60 Hz |
ความ อุณหภูมิ เพิ่ม ขึ้น | 55/65°C |
ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
ประเภทความเย็น | KNAN; ปรับความเย็นด้วยตัวเอง |
แทปเชนเจอร์ | เครื่องเปลี่ยนแตป 5 ตําแหน่ง |
อุปสรรค | 5.75% |
ประเภทการเชื่อมต่อหลัก | หน้าตาย |
วิธีการป้องกันระดับหลัก | ผสมผสาน ผสมน้ํามัน |
การจัดอันดับ K-Factor (Harmonic Mitigation) | K-1 (มาตรฐาน) |
วัสดุการลวด | ทองแดง |
ราคาอุณหภูมิบริเวณ | 40°C |
ระยะอุณหภูมิการทํางานภายใน | -40°C ถึง +40°C (-50°F ถึง +104°F) |
ระดับเสียง | 58 dBA |
ขนาด* | 73 "W x 69" D x 73 "H |
น้ําหนักรวม (น้ําเต็ม) * | 6,834 ปอนด์ |
ประสิทธิภาพ % | 99.30% |
ไม่มีการสูญเสียภาระ (ในวัตต์) | +/- 1,900W |
ความเสียของภาระเต็ม (ในวัตต์) 100% | +/- 10,500W |
รายละเอียด
เครื่องแปลงที่ติดตั้ง 3 ขั้นตอน | ||||
พลังงานระดับ (KVA) | ความดันสูง (KV) | ความดันต่ํา (V) | การสูญเสีย (W) | |
การสูญเสียที่ไม่มีภาระ (W) | การสูญเสียในขณะบรรทุก (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ หรืออื่นๆ |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
ภาพวาดทางเทคนิค
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ครับ! เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับปรุงผลิตภัณฑ์ตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันเข้าสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. คนงานถูกต้องอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
