| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | S-3500/15 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $5000-$150000 |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เงื่อนไขการจ่ายเงิน: | T/T |

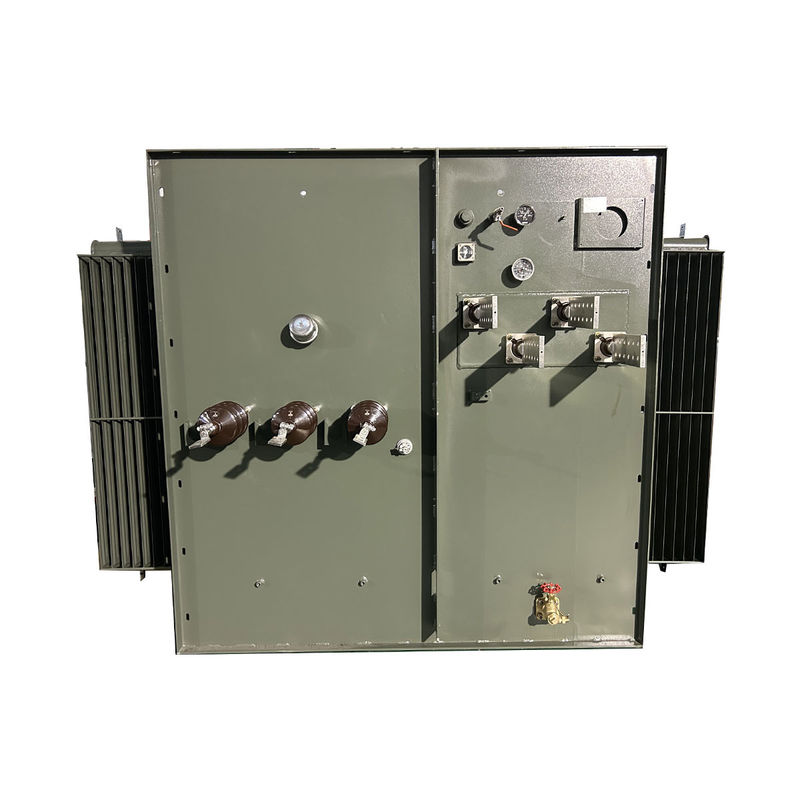

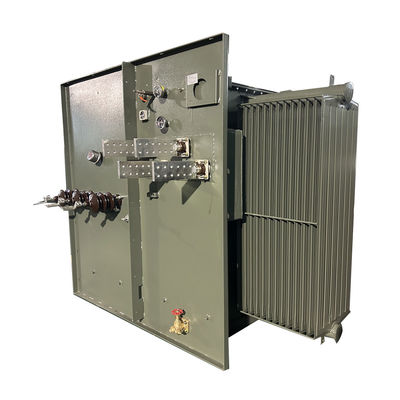

2500Kva 3750 Kva แทรนฟอรเมอร์ติดแพดสามเฟส ลดลง 13.8KV เป็น 480V
เครื่องแปลงที่ติดกับพาดมอนท์ (padmount) หรือพาดมอนท์ (pad-mounted) คือ เครื่องแปลงการกระจายพลังงานไฟฟ้าที่ติดกับพื้นดินในตู้เหล็กที่ล็อคติดกับพาดคอนกรีตเนื่องจากจุดเชื่อมต่อที่ใช้พลังงานทั้งหมดถูกปิดไว้อย่างมั่นคงในบ้านโลหะที่ติดดิน, แทรนฟอร์เมอร์พาดมอนท์สามารถติดตั้งได้ในสถานที่ที่ไม่มีพื้นที่สําหรับห้องล้อม
ข้อมูลหลัก
| ข้อมูลรายละเอียด | |||
| ไม่ ไม่ | รายละเอียด | หน่วย | รายละเอียด |
| 1 | ประเภท | ~ | ติดพัด, การให้อาหารวงจร |
| 2 | ความจุ | kVA | 3750 |
| 3 | เลขระยะ | ~ | 3 |
| 4 | ความดันประถม | V | 13800เดลต้า |

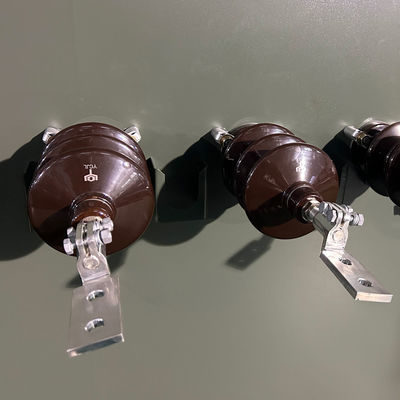

| 5 | ผูกกระโปรงพื้นฐาน | ~ | 600A บุช |
| 6 | ความดันระดับรอง | V | 480Y/277 |
| 10 | วิธีการเย็น | ~ | ONAN |
| 11 | อัตราความถี่ | Hz | 60 |
| 12 | กลุ่มเวกเตอร์ | ~ | Dyn1 |
| 13 | ประเภทการปิด | ~ | A |
| 14 | การเพิ่มอุณหภูมิ | K | 65 |
| 15 | การสูญเสียจากภาระ | W | 3610 |
| 16 | การสูญเสียในภาระ (75°C) | W | 27300 |
| 17 | อุปสรรค | % | 7.5 |
| 18 | วัสดุการลวด | ~ | ทองแดงหรืออลูมิเนียม |
| 19 | วัสดุหลัก | ~ | เหล็กซิลิคอน |
| 20 | วัสดุเย็น | น้ํามันแร่ | |
| 21 | วัสดุบ้าน | ~ | สแตนเลส 304 |
| 22 | สีของกระเป๋า | ~ | สีเขียว |
| 23 | สภาพการใช้งาน | ~ | ภายในหรือภายนอก |
| 24 | ระดับน้ําทะเล | M | ≤ 1000 |
| 25 | มาตรฐาน | ~ | ASNI |
ลักษณะ
• การทํางาน 60 Hz
• 65 °C การเพิ่มความสูงเฉลี่ย
• การจัดระบบการให้อาหารแบบรัเดียลและลุป
• ปรับปรุงการใช้งาน
• HV BIL 45 150 kV (หน้าตาย) 200 kV (หน้าสด)
• LV BIL 30 60 kV

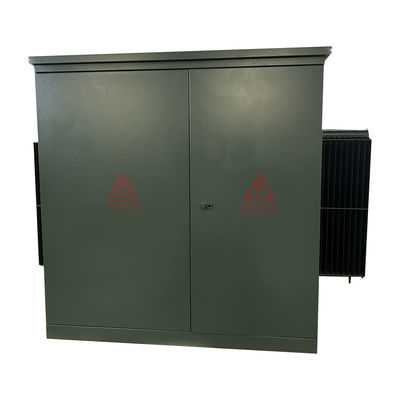

• การล็อคประตูความดันต่ํา 3 จุด
• ประตูแรงดันสูง สามารถเปิดได้หลังจาก
ประตูความดันต่ําถูกเปิด
• ช่องแยกเหล็กแข็ง
• ถังทรานฟอร์เมอร์เชื่อมจากฝาถึงฐาน
• ป้ายชื่อถาวร
• การจัดหาปริมาตรการเติมท่อ NPT ขนาด 1 นิ้ว
• ANSI ถังพื้นปั๊ม
• วาล์วระบายน้ําขนาด 1 นิ้ว และเครื่องเก็บตัวอย่าง
• วาล์วลดความดันอัตโนมัติ (35 SCFM)
• เครื่องเปลี่ยนตู้ปุ่มด้วย (2) 2.5% ปุ่มความจุเต็ม
และต่ํากว่าชื่อเสียง
• 1 ช่องมือขนาด 10x18 (หรือ 14x25) ในทรานฟอร์ม
กล่องถัง
• สีเขียวมะกอก (Munsell 7GY 3.29/1.5)
• ออกแบบ ผลิต และทดสอบตาม
ด้วยมาตรฐาน ANSI ล่าสุด
รายละเอียด
| พลังงานระดับ (KVA) | ความดันสูง (KV) | ความดันต่ํา (V) | การสูญเสีย (W) | |
| การสูญเสียที่ไม่มีภาระ (W) | การสูญเสียในขณะบรรทุก (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ หรืออื่นๆ |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
ภาพวาดทางเทคนิค
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนผลิตภัณฑ์ตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนําไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
|
