เฟส: | สามเฟส | ความจุ: | 225 เควีเอ |
---|---|---|---|
โลเตจประถม: | 12470GrdY/7200 | แรงดันไฟฟ้าทุติยภูมิ: | 480ย/277 |
คูลลิ่งคลาส: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>ระบายความร้อนด้วยตัวเอง</b> | วัสดุม้วน: | ทองแดง |
อุปทาน (ปกติ): | 5.75% | ประสิทธิภาพ: | 99.00% |
แสงสูง: | เครื่องแปลงไฟฟ้า 3Phase Oil,เครื่องแปลงไฟฟ้าน้ํามัน 225Kva,ก้าวลง เครื่องแปลงไฟฟ้า 480V |

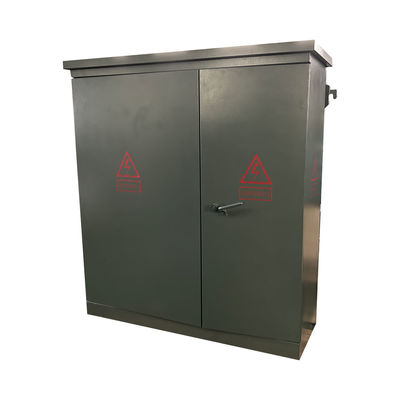

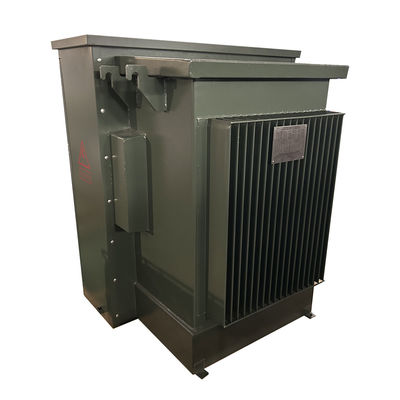

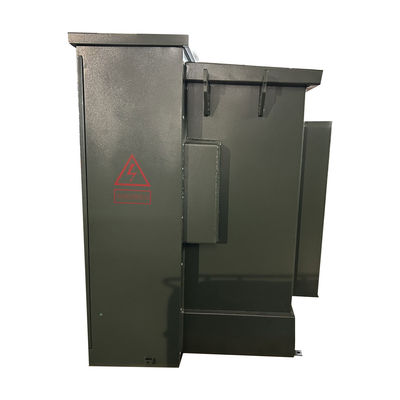

225 Kva แพดสามเฟส ติดตั้งน้ํามันท่วมแปลงไฟฟ้า Step Down 12.47 KV ถึง 480V
คําอธิบาย
เราสามารถทําสับสเตชั่นนี้ตามความต้องการของผู้ใช้และลูกค้าภายใต้แผนภาพการวาด / เส้นเดียวของพวกเขา (SLD) และต้องการ เราออกแบบและผลิตสับสเตชั่นนี้ตามมาตรฐานสากลของ IEC1330,HVมาตรฐาน IEC62271-200
ห้อง HV & LV มีหน้าที่เสร็จแล้ว
1) H.V.compartment มีวิธีการจําหน่ายพลังงานที่หลากหลายเมื่อการทดสอบการจําหน่ายพลังงานใน 1 ครั้ง, มันยังสามารถติดตั้งกับอุปกรณ์การทดสอบ H.V. เพื่อบรรลุความต้องการของการทดสอบ H.V.
2) ห้องแปลงแปลงสามารถเลือก S11,S13 หรือแปลงแปลงน้ํามันลดการบริโภคอื่น ๆ และแปลงแปลงแบบแห้งช่องแปลงมีระบบลมเย็นและระบบแสงเริ่มต้นอัตโนมัติ.
3.) ช่องไฟฟ้าความดันต่ําสามารถถูกทําขึ้นตามความต้องการของผู้ใช้งาน, มันใช้โครงสร้างคงที่หรือประกอบเป็นระบบประปาไฟฟ้า, มันมีหน้าที่หลายอย่างเช่นการกระจายแสง,การกระจายพลังงานการทดสอบพลังงานไฟฟ้า เพื่อปรับปรุงคุณภาพการกระจายพลังงาน และให้ความพึงพอใจกับผู้ใช้
ร่างของสับสเตชั่นส่วนใหญ่มีวัสดุโลหะ วัสดุสแตนเลส วัสดุไม่โลหะ...ซึ่งสามารถเลือกโดยผู้ใช้และลูกค้า
สถานีไฟฟ้านี้เป็นหน่วยจําหน่ายและจําหน่ายพลังงานที่สําคัญมาก ในเครือข่ายไฟฟ้าสายไฟฟ้าการกระจาย.. ใช้ใน 3 ขั้นตอน AC 50Hz และปัจจุบันที่ได้รับการจัดอันดับ 1600KVA แทรนฟอร์ม.อาคารสูงและระบบกระจายน้ําอื่นๆ.
ข้อมูลหลัก
ประเภทของเครื่องแปลง | เครื่องปรับปรุงความร้อน |
การตั้งค่าของเครื่องแปลง | แพดที่เต็มไปด้วยของเหลวติดตั้ง |
ประเภทอาหารของแปลง | การให้อาหารในวงจร |
การปฏิบัติงาน | การดําเนินการลดลง |
ขั้นตอน | ระยะ 3 |
ความจุ | 225 KVA |
กลุ่มเวกเตอร์ | ยินยิน |
โลเตจประถม | 12470GrdY/7200 |
ประเภทความดันหลัก | ประเภท 15 kV |
ฟาซอร์หลัก | หนองมะขาม |
BIL หลัก | 95 KV |
ความดันระดับรอง | 480Y/277 |
ประเภทความดันระดับสอง | 1ประเภท 2 kV |
ฟาซอร์ระดับสอง | Wye-N |
BIL ระดับสอง | 30 KV |
ความถี่ | 60 Hz |
ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
ประเภทความเย็น | KNAN; ปรับความเย็นด้วยตัวเอง |
ความจุของน้ํามัน* | 126 แกลลอน |
น้ํามัน | 970 ปอนด์ |
วัสดุการลวด | ทองแดง |
ราคาอุณหภูมิบริเวณ | 40°C |
ระดับเสียง | 55 dBA |
ความสูง | 3300 ฟุตเหนือระดับทะเล |
วัสดุหลัก | สแตนเลสที่มีแนวทางเมล็ด |
วัสดุถัง | เหล็กเคลือบ |
วัสดุของตู้ | เหล็กเคลือบ |
วัสดุพื้นฐาน | เหล็กเคลือบ |
ขนาด* | 61''-W x 49''-D x 69''-H |
น้ําหนักแห้ง (ไม่รวมน้ํามัน) * | 1463 ปอนด์ |
น้ําหนักรวม (น้ําเต็ม) * | 3หนัก 420 ปอนด์ |
การจัดอันดับ | ตอบรับ/เกินการจัดอันดับประสิทธิภาพ DOE 2016 |
ประสิทธิภาพ % | 990.00% |
ไม่มีการสูญเสียภาระ (ในวัตต์) | +/- 400W |
การสูญเสียภาระเต็ม (ในวัตต์) 100% | +/- 2,300W |
ความเสียของภาระทั้งหมด (ในวัตต์) ที่ 100% | +/- 2,700W |
ลักษณะ
• การทํางาน 60 Hz
• 65 °C การเพิ่มความสูงเฉลี่ย
• การจัดระบบการให้อาหารแบบรัเดียลและลุป
• ปรับปรุงการใช้งาน
• HV BIL 45 150 kV (หน้าตาย) 200 kV (หน้าสด)
• LV BIL 30 60 kV
• การล็อคประตูความดันต่ํา 3 จุด
• ประตูแรงดันสูง สามารถเปิดได้หลังจาก
ประตูความดันต่ําถูกเปิด
• ช่องแยกเหล็กแข็ง
• ถังทรานฟอร์เมอร์เชื่อมจากฝาถึงฐาน
• ป้ายชื่อถาวร
• การจัดหาปริมาตรการเติมท่อ NPT ขนาด 1 นิ้ว
• ANSI ถังพื้นปั๊ม
• วาล์วระบายน้ําขนาด 1 นิ้ว และเครื่องเก็บตัวอย่าง
• วาล์วลดความดันอัตโนมัติ (35 SCFM)
• เครื่องเปลี่ยนตู้ปุ่มด้วย (2) 2.5% ปุ่มความจุเต็ม
และต่ํากว่าชื่อเสียง
• 1 ช่องมือขนาด 10x18 (หรือ 14x25) ในแปลง
กล่องถัง
• สีเขียวมะกอก (Munsell 7GY 3.29/1.5)
• ออกแบบ ผลิต และทดสอบตาม
ด้วยมาตรฐาน ANSI ล่าสุด
รายละเอียด
เครื่องแปลงที่ติดตั้ง 3 ขั้นตอน | ||||
พลังงานระดับ (KVA) | ความดันสูง (KV) | ความดันต่ํา (V) | การสูญเสีย (W) | |
การสูญเสียที่ไม่มีภาระ (W) | การสูญเสียในขณะบรรทุก (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ หรืออื่นๆ |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
ภาพวาดทางเทคนิค
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
