เฟส: | เฟสเดียว | จัดอันดับความจุ: | 50KVA หรือกำหนดเอง |
---|---|---|---|
โลเตจประถม: | 12470GrdY/7200 | แรงดันไฟฟ้าทุติยภูมิ: | 240/120 |
อุณหภูมิสูงขึ้น: | 65°ซ | คูลลิ่งคลาส: | ONAN |
วัสดุม้วน: | ทองแดง | ประสิทธิภาพ: | 99.00% |
แสงสูง: | 990.00% เครื่องปรับเปลี่ยนที่ติดกับพัด,โทรทรานฟอร์มติดแพด 12.47Kv,เครื่องแปลงระยะเดียว 50Kva |

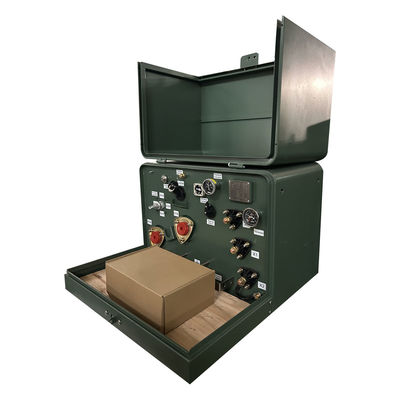

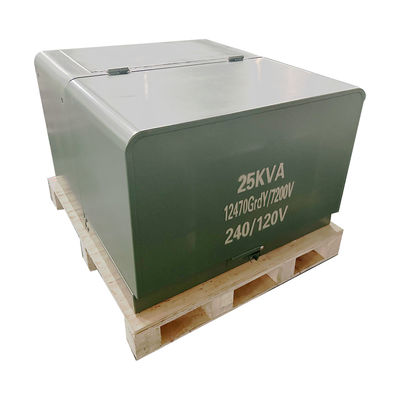

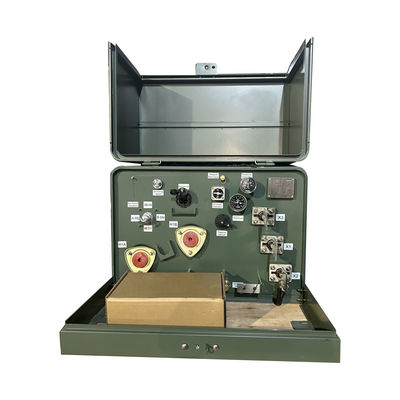

50Kva Single Phase Pad Mounted Transformer ขั้นต่ํา 12.47Kv เป็น 208V
โทรทรานฟอเมอร์ที่ติดตั้งพัดระยะเดียวคือทรานฟอเมอร์การกระจายน้ํามันที่จมน้ํามัน โทรทรานฟอเมอร์แบบดั้งเดิมถูกออกแบบในกล่องชนิดเสียงเสียงต่ํา, ความสูญเสียต่ํา, ความปลอดภัยและความน่าเชื่อถือ. มันถูกใช้อย่างแพร่หลายในย่านที่อยู่อาศัย, ศูนย์การค้า, โรงพยาบาล, สวนสวน, โรงเรียน, เป็นต้น.มีให้ในแบบลุปหรือรังสี, และเป็นหน้าตาย,ตอบสนองหรือเกินมาตรฐาน ANSI / CSA / IEEE.
ข้อมูลหลัก
ประเภทของเครื่องแปลง | พื้นที่ติดตั้งพัดลม ประเภท II |
ประเภทอาหารของแปลง | การให้อาหารในวงจร |
ขั้นตอน | ระยะเดียว |
ความจุ | 50 KVA |
กลุ่มเวกเตอร์ | II6 |
โลเตจประถม | 12470GrdY/7200 |
ประเภทความดันหลัก | ประเภท 15 kV |
ฟาซอร์หลัก | หนองมะขาม |
BIL หลัก | 95 KV |
ความดันระดับรอง | 120/240 (LNL) |
ประเภทความดันระดับสอง | 1ประเภท 2 kV |
ฟาซอร์ระดับสอง | การล่อสองระยะ |
BIL ระดับสอง | 30 KV |
ความถี่ | 60 Hz |
ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
ประเภทความเย็น | ONAN; ปรับความเย็นด้วยตัวเอง |
อุปสรรค | 2% แบบปกติ |
วัสดุการลวด | ทองแดง |
ขนาด* | 34.25''-W x 37.4''-D x 25.2''-H |
น้ําหนักแห้ง (ไม่รวมน้ํามัน) * | 5070.05 ปอนด์ |
น้ําหนักรวม (น้ําเต็ม) * | 14320.98 ปอนด์ |
การจัดอันดับ | ตอบรับ/เกินการจัดอันดับประสิทธิภาพ DOE 2016 |
ประสิทธิภาพ | 990.00% |
ไม่มีการสูญเสียภาระ (ในวัตต์) * | +/- 176W |
การสูญเสียภาระ (ในวัตต์) * | +/- 650W |
ลักษณะ
• ตอบสนองหรือเกินมาตรฐาน ANSI®, IEEE® และ NEMA®
• ตอบสนองมาตรฐานประสิทธิภาพพลังงาน 10 CFR ส่วน 431 ของ DOE สําหรับเครื่องแปลงกระจาย
• การเคลือบถังเกิน IEEE Std C5712.28TM-2005 และ IEEE Std C5712มาตรฐาน.29TM-2005 (เพียงหน่วยเหล็กไร้ขัด)
• สอดคล้องอย่างเต็มที่กับ IEEE Std C5712.28TM-2005 ความต้องการความสมบูรณ์แบบของห้องปก
• ป้าย ชื่อ ตะกรุด ด้วย เลเซอร์
• การยกของเหล็กไร้ขัดลอก
• ข้อกําหนดการติดดินถัง
• อุปกรณ์ลดความดันอัตโนมัติ
• น้ํามันแร่ประเภทไฟฟ้า
• ประตูที่มีอิฐสแตนเลส มีอิฐสแตนเลส
• กระเป๋าล็อคลื่น เพื่อให้สามารถปรับตรงได้ง่าย
• โบลต์ล็อคประตูสแตนเลส
• เติมน้ํามันและระบายน้ํามัน
• รางที่ถอดได้
• กลุมท่อท่อปั๊ม
• ถังบัวแรงสูง - 200 A
ภาพโรงงาน
รายละเอียด
เครื่องปรับเปลี่ยนแบบพัดปลาระยะเดียว 25kva-500kva | ||||||
อัตราการจําหน่าย (kVA) | สูง | ความดันต่ํา ((v) | สัญลักษณ์การเชื่อมต่อ | มาตรฐาน | อุปทานวงจรสั้น ((%) | ประสิทธิภาพ |
ความดัน ((v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10.0-4.5% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
การวาด
อุปกรณ์เสริม
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
