| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | WINLEY |
| ได้รับการรับรอง: | CE,ISO |
| หมายเลขรุ่น: | เอส-2500/13 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
| ราคา: | $5000-$150000 |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เวลาการส่งมอบ: | 30 วัน |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 1000 ชุด/เดือน |
| เฟส: | สามเฟส | ความจุ: | 2500KVA |
|---|---|---|---|
| โลเตจประถม: | 13200V | แรงดันไฟฟ้าทุติยภูมิ: | 480ย/277 |
| กลุ่มเวกเตอร์: | ไดน์1 | อุณหภูมิสูงขึ้น: | 65°ซ |
| อุปทาน (ปกติ): | 5.75% | ความถี่: | 60 เฮิร์ตซ์ |
| แสงสูง: | แทรนซฟอร์มติดแพด 2500Kva,ตําแหน่งข่ายไฟฟ้า 13200V,3Phase Distribution Substation สถานที่ขนส่งไฟฟ้า |
||

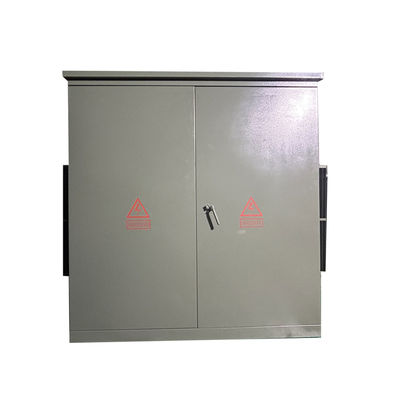

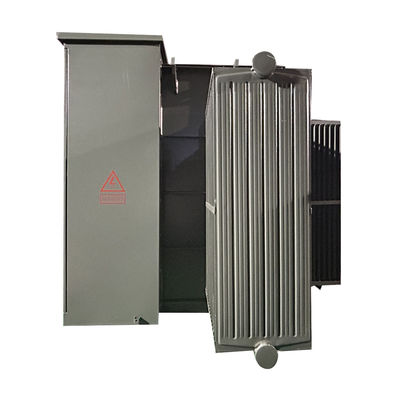

สถานไฟฟ้ากระจายไฟฟ้า 3 ขั้นตอน ติดแปลง 13200V ถึง 480V 2500 Kva
ผลงาน
1) โครงสร้างคอมแพคต์และสมเหตุสมผล และปริมาตรเล็ก ซึ่งมีเพียงประมาณหนึ่งในสามของกล่องเปลี่ยนแบบยุโรปของความจุเท่ากัน
2) โครงสร้างที่แน่นแน่น และกันอากาศได้อย่างเต็มที่ ไม่จําเป็นต้องวางอุปสรรคป้องกันความปลอดภัย และรับประกันความปลอดภัยของบุคคลได้อย่างน่าเชื่อถือ
3) มีรูปแบบการให้พลังงานที่หลากหลายให้ผู้ใช้เลือก ซึ่งสามารถนํามาใช้การให้พลังงานปลายทาง และทําความเป็นจริงเครือข่ายวงแหวนหรือการให้พลังงานคู่
4) การนําแปลงพลังงาน S11 ลงน้ํามัน, ซึ่งมีการสูญเสียต่ํา, การเพิ่มอุณหภูมิต่ําและความสามารถการอุดหนุนที่แข็งแรง;
5) ใช้ไฟฟิวส์คู่ (ไฟฟิวส์ป้องกันสํารอง + ไฟฟิวส์ติดต่อ) เพื่อป้องกันและไฟฟิวส์ไฟฟิวส์พลัคอินมีลักษณะความรู้สึกต่อกระแสไฟฟ้าและอุณหภูมิแบบสองแบบ เพื่อให้แน่ใจว่าผลิตภัณฑ์ทํางานได้อย่างปลอดภัยและน่าเชื่อถือ;
6) เครื่องเชื่อมสายเคเบิล 200A สามารถติดและตัดต่อภายใต้ภาระได้ และสามารถทํางานเป็นสวิทช์ภาระในกรณีฉุกเฉิน
7) การลวดใช้การเชื่อมต่อ Dyn11 และแกนเหล็กใช้โครงสร้างสามเฟสสี่คอลัมน์ เพื่อให้ผลิตภัณฑ์สามารถทํางานภายใต้ภาระ asymmetric ใด ๆ และจุดเฉลี่ยไม่ลอยความดันคงที่, คุณภาพของไฟฟ้าสูง, กล่องอุ่นขึ้น, เสียงเสียงต่ํา, และการทํางานป้องกันสายฟ้าคะนองที่ดี;
8) ตู้อุปกรณ์รับรองการออกแบบป้องกันการกัดสั่นและการรักษาสีสเปรย์พิเศษ สวยและใหม่ เหมาะสําหรับสภาพแวดล้อมต่าง ๆ และบรรลุผลการตกแต่งเมือง
ข้อมูลหลัก
| ขั้นตอน | ระยะ 3 |
| ความจุ | 2500 KVA |
| กลุ่มเวกเตอร์ | YnD1 |
| โลเตจประถม | 480Y/277 |
| ประเภทความดันหลัก | 1ประเภท 2 kV |
| ฟาซอร์หลัก | Wye-N |
| BIL หลัก | 30 KV |
| ความดันระดับรอง | 13200GrdY/7620 |
| ประเภทความดันระดับสอง | ประเภท 15 kV |
| ฟาซอร์ระดับสอง | หนองมะขาม |
| BIL ระดับสอง | 95 KV |
| ความถี่ | 60 Hz |
| ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
| ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
| ประเภทความเย็น | KNAN; ปรับความเย็นด้วยตัวเอง |
| อุปทาน (ปกติ) | 5.75% |
| ระดับการสกัดสวิทช์หักภาระ | 200 แอมเปอร์ 15 กิโลโวลต์ |
| ตําแหน่งของสวิทช์ตัดความหน่วง | ห้องหน้าความดันสูง (HV) |
| มาตรฐานประสิทธิภาพ | ตอบสนองมาตรฐาน DOE 2016 ตอบสนองมาตรฐาน ANSI/IEEE |
| การจัดอันดับ K-Factor (Harmonic Mitigation) | K-1 (มาตรฐาน) |
| วัสดุการลวด | ทองแดง |
| ราคาอุณหภูมิบริเวณ | 40°C |
| ระดับเสียง | 61 dBA |
| ระดับความสูง | 3300 ฟุต (1000 เมตร) เหนือระดับน้ําทะเล |
| วัสดุหลัก | สแตนเลสที่มีแนวทางเมล็ด |
| วัสดุถัง | เหล็กเคลือบ |
| น้ําหนักแห้ง (ไม่รวมน้ํามัน) * | 4,566 ปอนด์ |
| น้ําหนักรวม (น้ําเต็ม) * | 10,567 ปอนด์ |
| ประสิทธิภาพ % | 99.10% |
| ไม่มีการสูญเสียภาระ (ในวัตต์) | +/- 2,100W |
| ความเสียของภาระเต็ม (ในวัตต์) 100% | +/- 14,500W |
ลักษณะ
• การทํางาน 60 Hz
• 65 °C การเพิ่มความสูงเฉลี่ย
• การจัดระบบการให้อาหารแบบรัเดียลและลุป
• ปรับปรุงการใช้งาน
• HV BIL 45 150 kV (หน้าตาย) 200 kV (หน้าสด)
• LV BIL 30 60 kV
• การล็อคประตูความดันต่ํา 3 จุด
• ประตูแรงดันสูง สามารถเปิดได้หลังจาก
ประตูความดันต่ําถูกเปิด
• ช่องแยกเหล็กแข็ง
• ถังทรานฟอร์เมอร์เชื่อมจากฝาถึงฐาน
• ป้ายชื่อถาวร
• การจัดหาปริมาตรการเติมท่อ NPT ขนาด 1 นิ้ว
• ANSI ถังพื้นปั๊ม
• วาล์วระบายน้ําขนาด 1 นิ้ว และเครื่องเก็บตัวอย่าง
• วาล์วลดความดันอัตโนมัติ (35 SCFM)
• เครื่องเปลี่ยนตู้ปุ่มด้วย (2) 2.5% ปุ่มความจุเต็ม
และต่ํากว่าชื่อเสียง
• 1 ช่องมือขนาด 10x18 (หรือ 14x25) ในแปลง
กล่องถัง
• สีเขียวมะกอก (Munsell 7GY 3.29/1.5)
• ออกแบบ ผลิต และทดสอบตาม
ด้วยมาตรฐาน ANSI ล่าสุด
รายละเอียด
| เครื่องแปลงที่ติดตั้ง 3 ขั้นตอน | ||||
| พลังงานระดับ (KVA) | ความดันสูง (KV) | ความดันต่ํา (V) | การสูญเสีย (W) | |
| การสูญเสียที่ไม่มีภาระ (W) | การสูญเสียในขณะบรรทุก (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ หรืออื่นๆ |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
ภาพวาดทางเทคนิค
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ครับ! เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับปรุงผลิตภัณฑ์ตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันเข้าสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. คนงานถูกต้องอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
