เฟส: | สามเฟส | ความจุ: | 5000KVA |
---|---|---|---|
โลเตจประถม: | 13800V | แรงดันไฟฟ้าทุติยภูมิ: | 480ย/277 |
กลุ่มเวกเตอร์: | ไดน์1 | อุณหภูมิสูงขึ้น: | 65°ซ |
อุปทาน (ปกติ): | 5.75% | วัสดุม้วน: | อลูมิเนียม |
แสงสูง: | ประเภทน้ํามัน แทรนฟอร์ม 5000kva,13.8kv เครื่องแปลงชนิดน้ํามันไฟฟ้า,5000KVA แทรนฟอร์เมอร์ที่ติดกับพัด |

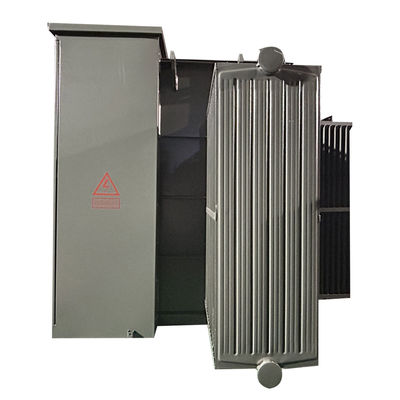

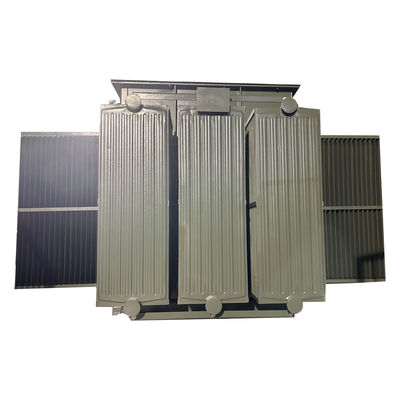

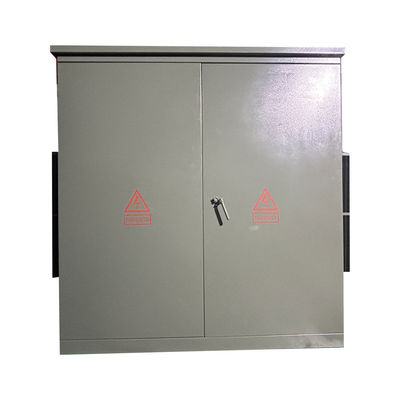

13.8kv เครื่องแปลงชนิดน้ํามันไฟฟ้าติดกับพัด 3 ขั้นตอน 5000kva
ผลงาน
1) โครงสร้างคอมแพคต์และสมเหตุสมผล และปริมาตรเล็ก ซึ่งมีเพียงประมาณหนึ่งในสามของกล่องเปลี่ยนแบบยุโรปของความจุเท่ากัน
2) โครงสร้างที่แน่นแน่น และกันอากาศได้อย่างเต็มที่ ไม่จําเป็นต้องวางอุปสรรคป้องกันความปลอดภัย และรับประกันความปลอดภัยของบุคคลได้อย่างน่าเชื่อถือ
3) มีรูปแบบการให้พลังงานที่หลากหลายให้ผู้ใช้เลือก ซึ่งสามารถนํามาใช้การให้พลังงานปลายทาง และทําความเป็นจริงเครือข่ายวงแหวนหรือการให้พลังงานคู่
4) การนําแปลงพลังงาน S11 ลงน้ํามัน, ซึ่งมีการสูญเสียต่ํา, การเพิ่มอุณหภูมิต่ําและความสามารถการอุดหนุนที่แข็งแรง;
5) ใช้ไฟฟิวส์คู่ (ไฟฟิวส์ป้องกันสํารอง + ไฟฟิวส์ติดต่อ) เพื่อป้องกันและไฟฟิวส์ไฟฟิวส์พักลิกอินมีลักษณะความรู้สึกต่อกระแสไฟฟ้าและอุณหภูมิแบบสองแบบ เพื่อรับประกันการทํางานที่ปลอดภัยและน่าเชื่อถือของสินค้า;
6) เครื่องเชื่อมสายเคเบิล 200A สามารถติดและตัดต่อภายใต้ภาระได้ และสามารถทํางานเป็นสวิทช์ภาระในกรณีฉุกเฉิน
7) การลวดใช้การเชื่อมต่อ Dyn11 และแกนเหล็กใช้โครงสร้างสามเฟสสี่คอลัมน์ เพื่อให้ผลิตภัณฑ์สามารถทํางานภายใต้ภาระ asymmetric ใด ๆ และจุดเฉลี่ยไม่ลอยความดันคงที่, คุณภาพของไฟฟ้าสูง, กล่องอุ่นขึ้น, เสียงเสียงต่ํา, และการทํางานป้องกันสายฟ้าคะนองที่ดี;
8) ตู้อุปกรณ์รับรองการออกแบบป้องกันการกัดสั่นและการรักษาสีสเปรย์พิเศษ สวยและใหม่ เหมาะสําหรับสภาพแวดล้อมต่าง ๆ และบรรลุผลการตกแต่งเมือง
รายละเอียดสินค้า
ข้อมูลหลัก
ข้อมูลรายละเอียด | |||
ไม่ ไม่ | รายละเอียด | หน่วย | รายละเอียด |
1 | ประเภท | ~ | ติดพัด, การให้อาหารวงจร |
2 | ความจุ | kVA | 5000 |
3 | เลขระยะ | ~ | 3 |
4 | ความดันประถม | V | 13800เดลต้า |
5 | ผูกกระโปรงพื้นฐาน | ~ | 600A บุช |
6 | ความดันระดับรอง | V | 480Y/277 |
10 | วิธีการเย็น | ~ | ONAN |
11 | อัตราความถี่ | Hz | 60 |
12 | กลุ่มเวกเตอร์ | ~ | Dyn1 |
13 | ประเภทการปิด | ~ | A |
14 | การเพิ่มอุณหภูมิ | K | 65 |
15 | การสูญเสียจากภาระ | W | 4310 |
16 | การสูญเสียในภาระ (75°C) | W | 31000 |
17 | อุปสรรค | % | 7.5 |
18 | วัสดุการลวด | ~ | ทองแดงหรืออลูมิเนียม |
19 | วัสดุหลัก | ~ | เหล็กซิลิคอน |
20 | วัสดุเย็น | น้ํามันแร่ | |
21 | วัสดุบ้าน | ~ | สแตนเลส 304 |
22 | สีของกระเป๋า | ~ | สีเขียว |
23 | สภาพการใช้งาน | ~ | ภายในหรือภายนอก |
24 | ระดับน้ําทะเล | M | ≤ 1000 |
25 | มาตรฐาน | ~ | ASNI |
โครงสร้างสินค้า
1) ส่วนแปลงและส่วนตู้ควบคุมของสหรัฐอเมริกาและน้ํามันประกอบได้เป็นน้ํามันจุดจุดจุดไฟสูง หรือน้ํามันธรรมดา.

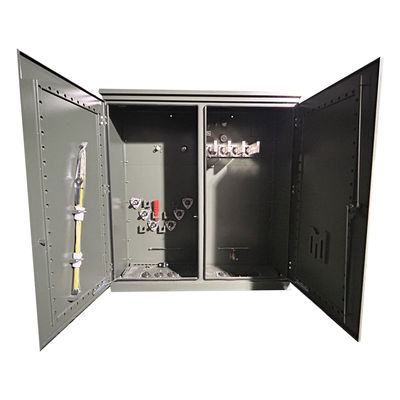

2)ตู้ควบคุมแบ่งออกเป็นห้องความดันสูงและห้องความดันต่ํา

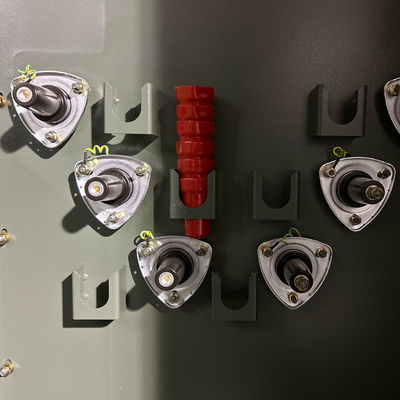

3) ห้องความดันสูงมีอุปกรณ์ประกอบด้วย: พล็อกเคเบิลความดันสูง, ปิดสายฟ้าคะนอง, มือทํางานสวิทช์ภาระภาระ, มือสวิทช์ตัวกระป๋องที่ไม่ตื่นเต้น, ฟิวส์พล็อกอิน, วาล์วปล่อยความดัน,เครื่องวัดอุณหภูมิ, เครื่องวัดความดัน, เครื่องวัดตําแหน่งน้ํามัน, ปั๊มเติมน้ํามัน, วาล์วระบายน้ํามัน, ฯลฯ, สวิทช์ความหนา, เครื่องเปลี่ยนปั๊มน้ํามัน, ฟิวส์ปั๊มน้ํามัน, ฯลฯทั้งหมดถูกดําน้ํามันในเครื่องแปลง พร้อมกับแกนเครื่องแปลงสายไฟฟ้าแรงสูงและทรานฟอร์เมอร์เชื่อมต่อด้วยสายไฟฟ้าคอนเนคเตอร์
4) ด้านความดันต่ําสามารถติดตั้งด้วยเครื่องตัดวงจรอากาศ เครื่องแปลงกระแสไฟฟ้า รวมถึงเครื่องวัดพลังงานไฟฟ้า แอมเมตรและวอลท์เมตรและวงจรผลิตและอุปกรณ์การชําระค่าตอบแทนความจุ สามารถตั้งค่าได้ตามความต้องการของผู้ใช้.
รายละเอียด
เครื่องแปลงที่ติดตั้ง 3 ขั้นตอน | ||||
พลังงานระดับ (KVA) | ความดันสูง (KV) | ความดันต่ํา (V) | การสูญเสีย (W) | |
การสูญเสียที่ไม่มีภาระ (W) | การสูญเสียในขณะบรรทุก (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ หรืออื่นๆ |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
ภาพวาดทางเทคนิค
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
