| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | WINLEY |
| ได้รับการรับรอง: | CE,ISO |
| หมายเลขรุ่น: | S-2500/15 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
| ราคา: | $5000-$150000 |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เวลาการส่งมอบ: | 30 วัน |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 1000 ชุด/เดือน |
| เฟส: | สามเฟส | ความจุ: | 2500KVA |
|---|---|---|---|
| โลเตจประถม: | 4160V | แรงดันไฟฟ้าทุติยภูมิ: | 480ย/277 |
| กลุ่มเวกเตอร์: | ไดน์1 | อุณหภูมิสูงขึ้น: | 65°ซ |
| อุปทาน (ปกติ): | 5.75% | ความถี่: | 60 เฮิร์ตซ์ |
| แสงสูง: | 2500 Kva แทรนซอฟเตอร์ติดแพด,เครื่องแปลงที่ติดตั้ง 3 ช่วง 480 วอล,เครื่องแปลงประเภทน้ํามัน ISO |
||

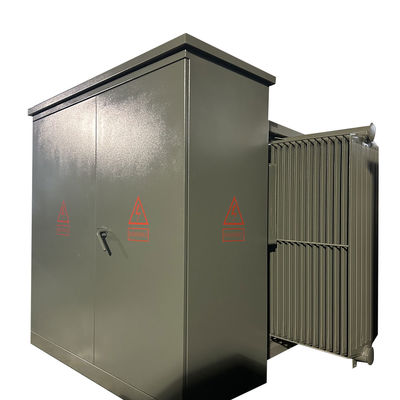

2500Kva แทรนฟอรฟอรเมอร์ 3 ขั้นตอนที่ติดตั้งแพด Step Down4160V ถึง 480V
คําอธิบาย:
เราสามารถทําสับสเตชั่นนี้ตามความต้องการของผู้ใช้และลูกค้าภายใต้แผนภาพการวาด / เส้นเดียวของพวกเขา (SLD) และต้องการ เราออกแบบและผลิตสับสเตชั่นนี้ตามมาตรฐานสากลของ IEC1330,HVมาตรฐาน IEC62271-200

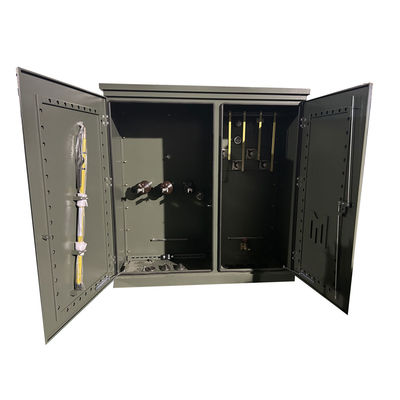

ห้อง HV & LV มีหน้าที่เสร็จแล้ว
1) H.V.compartment มีวิธีการจําหน่ายพลังงานที่หลากหลายเมื่อการทดสอบการจําหน่ายพลังงานใน 1 ครั้ง, มันยังสามารถติดตั้งกับอุปกรณ์การทดสอบ H.V. เพื่อบรรลุความต้องการของการทดสอบ H.V.
2) ห้องแปลงแปลงสามารถเลือก S11,S13 หรือแปลงแปลงน้ํามันลดการบริโภคอื่น ๆ และแปลงแปลงแบบแห้งช่องแปลงมีระบบลมเย็นและระบบแสงเริ่มต้นอัตโนมัติ.
3.) ช่องไฟฟ้าความดันต่ําสามารถถูกทําขึ้นตามความต้องการของผู้ใช้งาน, มันใช้โครงสร้างคงที่หรือประกอบเป็นระบบประปาไฟฟ้า, มันมีหน้าที่หลายอย่างเช่นการกระจายแสง,การกระจายพลังงานการทดสอบพลังงานไฟฟ้า เพื่อปรับปรุงคุณภาพการกระจายพลังงาน และให้ความพึงพอใจกับผู้ใช้
ร่างของสับสเตชั่นส่วนใหญ่มีวัสดุโลหะ วัสดุสแตนเลส วัสดุไม่โลหะ...ซึ่งสามารถเลือกโดยผู้ใช้และลูกค้า
สถานีไฟฟ้านี้เป็นหน่วยจําหน่ายและจําหน่ายพลังงานที่สําคัญมาก ในเครือข่ายไฟฟ้าสายไฟฟ้าการกระจาย.. ใช้ใน 3 ขั้นตอน AC 50Hz และปัจจุบันที่ได้รับการจัดอันดับ 1600KVA แทรนฟอร์ม.อาคารสูงและระบบกระจายน้ําอื่นๆ.

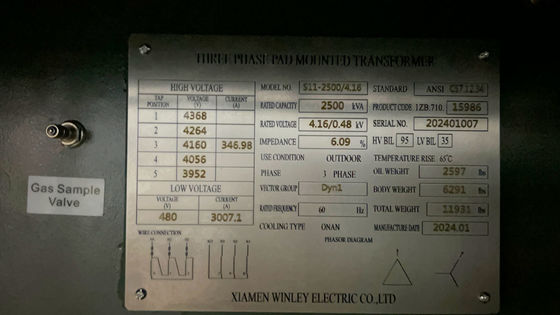

ข้อมูลหลัก
| ข้อมูลระดับ 2500KVA | |||
| ไม่ ไม่ | รายละเอียด | หน่วย | รายละเอียด |
| 1 | ประเภท | ~ | ปรับปรุงความแข็งแรง |
| 2 | ความจุ | kVA | 2500 |
| 3 | เลขระยะ | ~ | 3 |
| 4 | ความดันประถม | V | 4160 |
| 5 | การสิ้นสุดหลัก | ~ | ผงกระดาษโปเซลิน |
| 6 | ความดันระดับรอง | V | 480Y/277 |
| 7 | การเชื่อมต่อระดับรอง | ~ | 12 หลุม |
| 8 | ประเภทการดึง | ~ | การติดต่อนอกวงจร |
| 9 | ระยะการดึง | % | ± 2 * 2.5% |
| 10 | วิธีการเย็น | ~ | ONAN |
| 11 | อัตราความถี่ | Hz | 60 |
| 12 | กลุ่มเวกเตอร์ | ~ | Dyn1 |
| 13 | ประเภทการปิด | ~ | A(105°C) |
| 14 | การเพิ่มอุณหภูมิ | K | 65 |
| 15 | การสูญเสียจากภาระ | W | 2700 |
| 16 | การสูญเสียในภาระ (85°C) | W | 23200 |
| 17 | อุปสรรค | % | 50.0 ~ 7.5 |
| 18 | วัสดุการลวด | ~ | ทองแดง |
ลักษณะ
1- เปลี่ยนหลัก
1) 5 ตําแหน่งการเปลี่ยนทับ
2) 4 ตําแหน่งสวิทช์หยุดความอ้วน สามารถใช้สติ๊กร้อนและทําให้มีความยืดหยุ่นในการซ่อมแซมและบํารุงรักษา
2. การเชื่อมต่อการปิด
1) สายไฟฟ้าหลักถูกเชื่อมต่อด้วยสายเชื่อมเล็บ
2) ถังบัดภายนอกที่มีการใส่หุ้มหุ้ม
3)บุซซิ่งบราคเกรดอินเทกรัล หรือไม่บราคเกรด
4) ปลายทางสอง ปากตักภายนอกด้วย NEMA 4-หลุม, 6-หลุม. 8-หลุม, 10-หลุมหรือ 12-หลุม
3อุปกรณ์ป้องกัน
1) ไฟท์บอยเน็ต ไฟท์จํากัดกระแสไฟฟ้าระยะบาง
2) อัตโนมัติการกระทําอุปกรณ์ลดความดัน
3) เครื่องวัดระดับน้ํามัน
4) เครื่องวัดอุณหภูมิน้ํามัน
5) เครื่องวัดความดัน
6) วาล์วระบายน้ําที่มีตัวอย่าง
7) ประเภทการกระจาย, ป้องกันโลหะ oxide, 3-36 kV
8)ประเภทการกระจายไฟ ระบบปิดฟ้าคะนองชนิดวาล์ว 3-27 kV
รายละเอียด
| เครื่องแปลงที่ติดตั้ง 3 ขั้นตอน | ||||
| พลังงานระดับ (KVA) | ความดันสูง (KV) | ความดันต่ํา (V) | การสูญเสีย (W) | |
| การสูญเสียที่ไม่มีภาระ (W) | การสูญเสียในขณะบรรทุก (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ หรืออื่นๆ |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
ภาพวาดทางเทคนิค
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
