| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | WINLEY |
| ได้รับการรับรอง: | CE,ISO |
| หมายเลขรุ่น: | S-3750/35 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
| ราคา: | $5000-$150000 |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เวลาการส่งมอบ: | 30 วัน |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 1000 ชุด/เดือน |
| เฟส: | สามเฟส | ความจุ: | 3750KVA |
|---|---|---|---|
| โลเตจประถม: | 34500GrdY/19920 | แรงดันไฟฟ้าทุติยภูมิ: | 480V |
| กลุ่มเวกเตอร์: | ไดน์1 | อุณหภูมิสูงขึ้น: | 65°ซ |
| อุปทาน (ปกติ): | 5.0% โดยทั่วไป | วัสดุม้วน: | ทองแดง |
| แสงสูง: | เครื่องแปลงที่ติดกับพัด 3750Kva,เครื่องแปลง IEEE 3Phase Pad Mounted,ANSI เครื่องแปลง 3 ขั้นตอน |
||

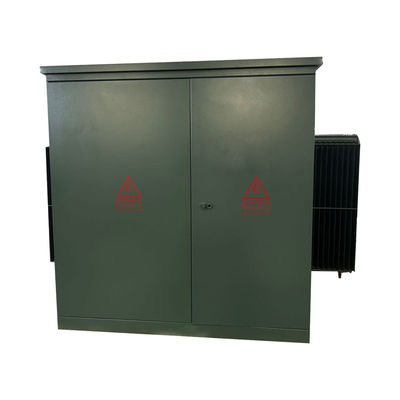

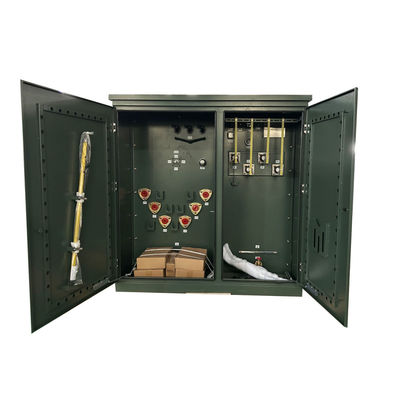

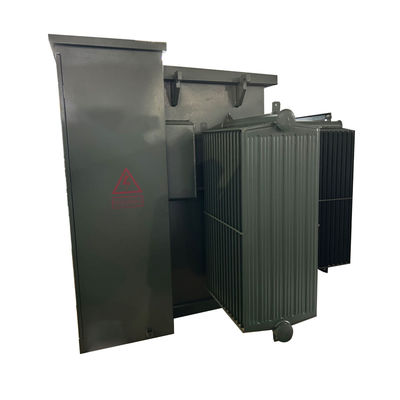

IEEE/ANSI 3750Kva 34500V ถึง 480V เครื่องแปลงสามเฟสติดแพด
เครื่องแปลงกระจายน้ํามัน 3 ขั้นตอน ที่ติดกับพัดลวด มีพลังงาน ทันใจ และถูกออกแบบให้เกิดสิ่งแวดล้อมเครื่องแปลงเหล่านี้ให้ความน่าเชื่อถือและคุ้มกันต่อการล้มเหลวของอุปกรณ์สําคัญมากขึ้นค่าใช้งานที่ต่ํากว่าและการปล่อยความร้อนของเครื่องแปลงเหล่านี้ทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับการใช้งานที่หลากหลาย
โครงสร้าง
ข้อมูลหลัก
| ประเภทของเครื่องแปลง | เครื่องปรับปรุงความร้อน |
| การตั้งค่าของเครื่องแปลง | แพดที่เต็มไปด้วยของเหลวติดตั้ง |
| การปฏิบัติงาน | การดําเนินงานแบบลดลง (ไม่อนุมัติสําหรับการลดขึ้น) |
| ขั้นตอน | ระยะ 3 |
| ความจุ | 3.75 MVA (3750 KVA) |
| กลุ่มเวกเตอร์ | YnD1 |
| โลเตจประถม | 34500GrdY/19920 |
| ประเภทความดันหลัก | ประเภท 35 kV |
| BIL หลัก | 200 เคโวลต์ |
| ความดันระดับรอง | 480V |
| ประเภทความดันระดับสอง | 1ประเภท 2 kV |
| ความถี่ | 60 Hz |
| ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
| ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
| ประเภทความเย็น | KNAN; ปรับความเย็นด้วยตัวเอง |
| อุปสรรค | 50.0% แบบปกติ |
| วัสดุการลวด | ทองแดง |
| ราคาอุณหภูมิบริเวณ | 40°C |
| ขนาด* | 100''-W x 87''-D x 85''-H |
| น้ําหนักแห้ง (ไม่รวมน้ํามัน) * | 8,040 ปอนด์ |
| น้ําหนักรวม (น้ําเต็ม) * | 14หนัก 330 ปอนด์ |
รายละเอียด
| เครื่องแปลงที่ติดตั้ง 3 ขั้นตอน | ||||
| พลังงานระดับ (KVA) | ความดันสูง (KV) | ความดันต่ํา (V) | การสูญเสีย (W) | |
| การสูญเสียที่ไม่มีภาระ (W) | การสูญเสียในขณะบรรทุก (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ หรืออื่นๆ |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
ภาพวาดทางเทคนิค
คําอธิบาย:
เราสามารถทําสับสเตชั่นนี้ตามความต้องการของผู้ใช้และลูกค้าภายใต้แผนภาพการวาด / เส้นเดียวของพวกเขา (SLD) และต้องการ เราออกแบบและผลิตสับสเตชั่นนี้ตามมาตรฐานสากลของ IEC1330,HVมาตรฐาน IEC62271-200
ห้อง HV & LV มีหน้าที่เสร็จแล้ว
1.) H.V.compartment มีวิธีการจําหน่ายพลังงานที่หลากหลายเมื่อการทดสอบการจําหน่ายพลังงานใน 1 ครั้ง, มันยังสามารถติดตั้งกับอุปกรณ์การทดสอบ H.V. เพื่อบรรลุความต้องการของการทดสอบ H.V.
2) พื้นที่แปลงแปลงสามารถเลือก S11,S13 หรือแปลงแปลงน้ํามันที่ใช้มันน้อยและแปลงแปลงแบบแห้งอื่น ๆช่องแปลงมีระบบลมเย็นและระบบแสงเริ่มต้นอัตโนมัติ.
3ช่องความดันต่ําสามารถทําตามความต้องการของผู้ใช้งาน, มันใช้โครงสร้างคงที่หรือประกอบเป็นระบบประปาไฟฟ้า, มันมีหน้าที่หลายอย่างเช่นการกระจายแสง,การกระจายพลังงานการทดสอบพลังงานไฟฟ้า เพื่อปรับปรุงคุณภาพการกระจายพลังงาน และให้ความพึงพอใจกับผู้ใช้
ร่างของสับสเตชั่นส่วนใหญ่มีวัสดุโลหะ วัสดุสแตนเลส วัสดุไม่โลหะ...ซึ่งสามารถเลือกโดยผู้ใช้และลูกค้า
สถานีไฟฟ้านี้เป็นหน่วยจําหน่ายและจําหน่ายพลังงานที่สําคัญมาก ในเครือข่ายไฟฟ้าสายไฟฟ้าการกระจาย.. ใช้ใน 3 ขั้นตอน AC 50Hz และปัจจุบันที่ได้รับการจัดอันดับ 1600KVA แทรนฟอร์ม.อาคารสูงและระบบกระจายน้ําอื่นๆ.
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
