| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | WINLEY |
| ได้รับการรับรอง: | CE,ISO |
| หมายเลขรุ่น: | S-1000/15 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
| ราคา: | $5000-$150000 |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เวลาการส่งมอบ: | 30 วัน |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 1000 ชุด/เดือน |
| เฟส: | สามเฟส | ความจุ: | 1000KVA |
|---|---|---|---|
| โลเตจประถม: | 34500V | แรงดันไฟฟ้าทุติยภูมิ: | 208ย/120 |
| คูลลิ่งคลาส: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>ระบายความร้อนด้วยตัวเอง</b> | อุณหภูมิสูงขึ้น: | 65°ซ |
| วัสดุหลัก: | สแตนเลสที่มีแนวโน้มเมล็ด | วัสดุม้วน: | ทองแดง |
| แสงสูง: | เครื่องแปลงน้ํามัน 1000kva,เครื่องแปลงที่ติดตั้ง ISO Pad,เครื่องแปลงน้ํามัน 1MVA |
||

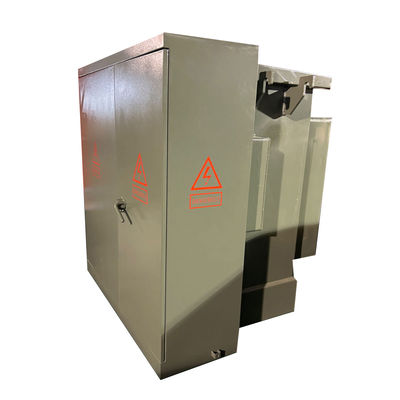

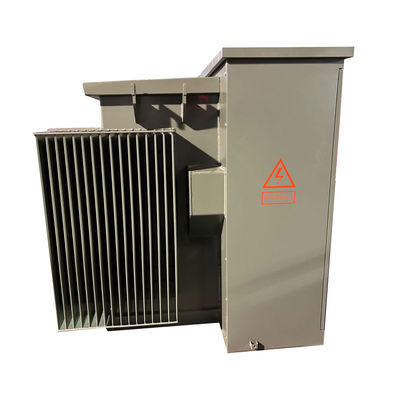

เครื่องแปลงไฟฟ้า 3 ขั้นตอน 1000kva ลงน้ํามัน
WINLEY นําเสนอสายที่ครบถ้วนของเครื่องแปลงการกระจายของ ThreePhase Pad-Mounted ที่เต็มไปด้วยของเหลว ซึ่งตรงกับมาตรฐาน ANSI®/IEEE® ที่ใช้ได้,มันเหมาะสําหรับสถานการณ์ความดันสูงและความจุขนาดใหญ่ เช่น สถานไฟฟ้าไฟฟ้า, การบริโภคพลังงานอุตสาหกรรม ฯลฯเครื่องแปลงที่ท่วมน้ํามันมีประสิทธิภาพและความมั่นคงที่ดีกว่า.
โครงสร้างสินค้า
1) ส่วนแปลงและส่วนตู้ควบคุมของสหรัฐอเมริกา, ส่วนแปลงเป็นโครงสร้างที่ปิดเต็มและน้ํามันประกอบได้เป็นน้ํามันจุดจุดจุดไฟสูง หรือน้ํามันธรรมดา.

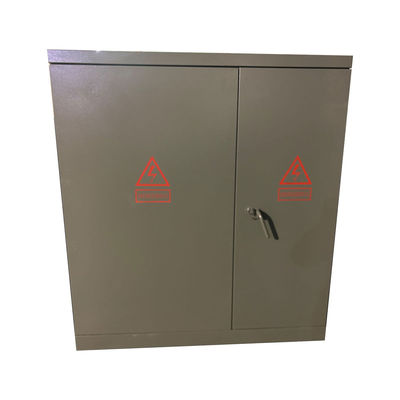

2) ตู้ควบคุมแบ่งออกเป็นห้องความดันสูงและห้องความดันต่ํา

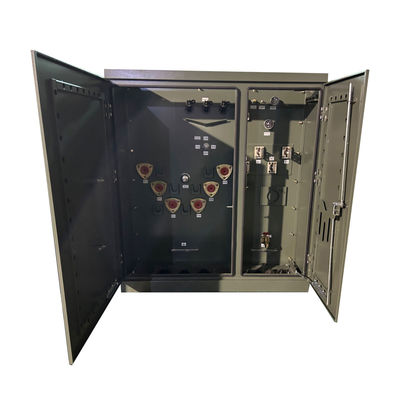

3) ห้องความดันสูงมีอุปกรณ์ประกอบด้วย: สปั๊กเคเบิลความดันสูง, ปิดสายฟ้าคะนอง, มือทํางานของสวิทช์ภาระ, มือกดสวิทช์ดันที่ไม่ตื่นเต้น, ฟิวส์สปั๊กอิน, วาล์วปล่อยความดัน,เครื่องวัดอุณหภูมิ, เครื่องวัดความดัน, เครื่องวัดตําแหน่งน้ํามัน, ปั๊มเติมน้ํามัน, วาล์วระบายน้ํามัน, ฯลฯ, สวิทช์ความหนา, เครื่องเปลี่ยนปั๊มน้ํามัน, ฟิวส์ปั๊มน้ํามัน, ฯลฯทั้งหมดถูกดําน้ํามันในเครื่องแปลง พร้อมกับแกนเครื่องแปลงสายไฟฟ้าแรงสูงและทรานฟอร์เมอร์เชื่อมต่อด้วยสายไฟฟ้าคอนเนคเตอร์
4) ทิศความดันต่ําสามารถติดตั้งด้วยเครื่องตัดวงจรอากาศ, เครื่องแปลงกระแสไฟฟ้า, รวมถึงเครื่องวัดพลังงานไฟฟ้า, แอมเมตรและวอลท์เมตร,และวงจรผลิตและอุปกรณ์การชําระค่าตอบแทนความจุ สามารถตั้งค่าได้ตามความต้องการของผู้ใช้.
ข้อมูลหลัก
| ประเภทของเครื่องแปลง | เครื่องปรับปรุงความร้อน |
| การตั้งค่าของเครื่องแปลง | แพดที่เต็มไปด้วยของเหลวติดตั้ง |
| ประเภทอาหารของแปลง | การให้อาหารในวงจร |
| การปฏิบัติงาน | การดําเนินการลดลง |
| ขั้นตอน | ระยะ 3 |
| ความจุ | 1MVA (1000 KVA) |
| กลุ่มเวกเตอร์ | DYN1 |
| โลเตจประถม | 4160V |
| BIL หลัก | 60 เคโวลต์ |
| ความดันระดับรอง | 480Y/277 |
| ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
| ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
| ประเภทความเย็น | KNAN; ปรับความเย็นด้วยตัวเอง |
| อุปสรรค | 5.75% |
| ระดับการสกัดสวิทช์หักภาระ | 300 แอมเปอร์ 5 กิโลโวลต์ |
| วัสดุการลวด | อลูมิเนียม/ทองแดง |
| ประสิทธิภาพ % | 99.20% |
| ไม่มีการสูญเสียภาระ (ในวัตต์) | +/- 1,300W |
| การสูญเสียภาระเต็ม (ในวัตต์) 100% | +/- 8,500W |
ลักษณะมาตรฐาน
• การทํางาน 60 Hz
• 65 °C การเพิ่มความสูงเฉลี่ย
• การจัดระบบการให้อาหารแบบรัเดียลและลุป
• ปรับปรุงการใช้งาน
• HV BIL 45 150 kV (หน้าตาย) 200 kV (หน้าสด)
• LV BIL 30 60 kV
• การล็อคประตูความดันต่ํา 3 จุด
• ประตูแรงดันสูง สามารถเปิดได้หลังจาก
ประตูความดันต่ําถูกเปิด
• ช่องแยกเหล็กแข็ง
• ถังทรานฟอร์เมอร์เชื่อมจากฝาถึงฐาน
• ป้ายชื่อถาวร
• การจัดหาปริมาตรการเติมท่อ NPT ขนาด 1 นิ้ว
• ANSI ถังพื้นปั๊ม
• วาล์วระบายน้ําขนาด 1 นิ้ว และเครื่องเก็บตัวอย่าง
• วาล์วลดความดันอัตโนมัติ (35 SCFM)
• เครื่องเปลี่ยนตู้ปุ่มด้วย (2) 2.5% ปุ่มความจุเต็ม
และต่ํากว่าชื่อเสียง
• 1 ช่องมือขนาด 10x18 (หรือ 14x25) ในแปลง
กล่องถัง
• สีเขียวมะกอก (Munsell 7GY 3.29/1.5)
• ออกแบบ ผลิต และทดสอบตาม
ด้วยมาตรฐาน ANSI ล่าสุด
ภาพวาดทางเทคนิค
รายละเอียด
| เครื่องแปลงที่ติดตั้ง 3 ขั้นตอน | ||||
| พลังงานระดับ (KVA) | ความดันสูง (KV) | ความดันต่ํา (V) | การสูญเสีย (W) | |
| การสูญเสียที่ไม่มีภาระ (W) | การสูญเสียในขณะบรรทุก (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ หรืออื่นๆ |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
