เฟส: | สามเฟส | ความจุ: | 3000KVA หรือตามความต้องการ |
---|---|---|---|
โลเตจประถม: | 34500GrdY | แรงดันไฟฟ้าทุติยภูมิ: | 208ย/120 |
คูลลิ่งคลาส: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>ระบายความร้อนด้วยตัวเอง</b> | อุณหภูมิสูงขึ้น: | 65°ซ |
กลุ่มเวกเตอร์: | ยินยิน | วัสดุม้วน: | ทองแดง |
แสงสูง: | เครื่องแปลงที่ติดกับพัด ANSI มาตรฐาน,IEEE เครื่องแปลงไฟฟ้าที่ติดกับพัด,เครื่องแปลงน้ํามัน 34500V |
ANSI IEEE มาตรฐาน 13200v ถึง 208V ลุปฟู้ดออยล์ดําน้ํา แทรนซฟอร์เมอร์ที่ติดกับพัดไฟฟ้า

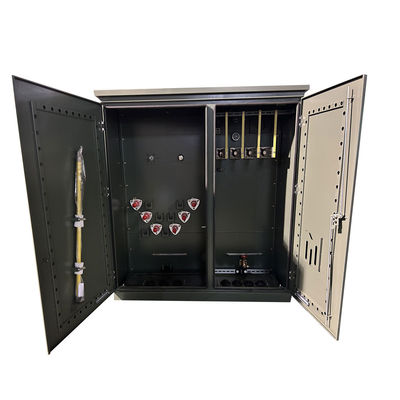

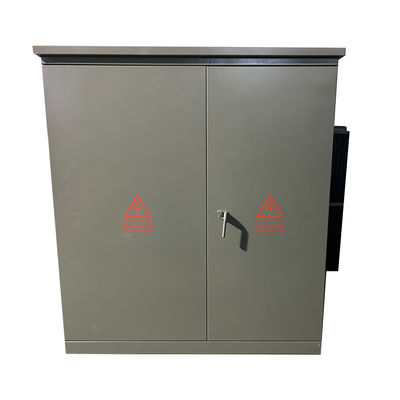

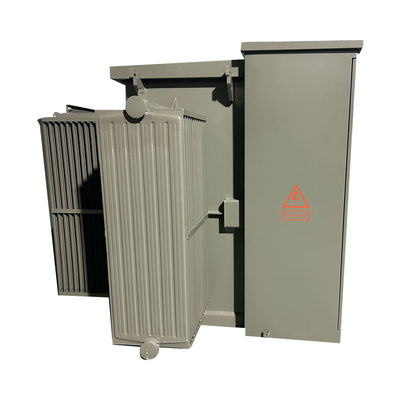

เครื่องแปลงที่ติดกับพาดมอนท์ (padmount) หรือพาดมอนท์ (pad-mounted) คือ เครื่องแปลงการกระจายพลังงานไฟฟ้าที่ติดกับพื้นดินในตู้เหล็กที่ล็อคติดกับพาดคอนกรีตเนื่องจากจุดเชื่อมต่อที่ใช้พลังงานทั้งหมดถูกปิดไว้อย่างมั่นคงในบ้านโลหะที่ติดดิน, แทรนฟอร์เมอร์พาดมอนท์สามารถติดตั้งได้ในสถานที่ที่ไม่มีพื้นที่สําหรับห้องล้อม
โครงสร้างสินค้า
1) โครงสร้างคอมพัคต์และสมเหตุสมผล และปริมาตรขนาดเล็ก ซึ่งมีเพียงประมาณหนึ่งในสามของกล่องเปลี่ยนแบบยุโรปที่มีความจุเท่ากัน
2) โครงสร้างที่ปิดปิดอย่างสมบูรณ์แบบ ไม่จําเป็นต้องตั้งอุปสรรคความปลอดภัย และรับประกันความปลอดภัยของบุคคลอย่างน่าเชื่อถือ
3)มีรูปแบบการให้พลังงานที่หลากหลายให้ผู้ใช้เลือก ซึ่งสามารถนํามาใช้การให้พลังงานปลายทาง และทําความเป็นจริงเครือข่ายวงแหวนหรือการให้พลังงานแบบคู่
4) การปรับปรุงพลังงานที่ซึมน้ํามัน S11 มีการสูญเสียน้อย, การเพิ่มอุณหภูมิต่ํา และความสามารถในการอุดหนุนสูง
5)ใช้ไฟฟิวส์คู่ (ไฟฟิวส์ป้องกันสํารอง + ไฟฟิวส์ติดต่อ) เพื่อป้องกันและไฟฟิวส์ไฟฟิวส์พักลิกอินมีลักษณะความรู้สึกต่อกระแสไฟฟ้าและอุณหภูมิแบบสองแบบ เพื่อรับประกันการทํางานที่ปลอดภัยและน่าเชื่อถือของสินค้า;
6) เครื่องเชื่อมสายเคเบิล 200A สามารถเชื่อมและตัดต่อภายใต้ภาระ และสามารถทํางานเป็นสวิตช์ภาระในกรณีฉุกเฉิน.
7) การลวดใช้การเชื่อมต่อ Dyn11 และแกนเหล็กใช้โครงสร้างสามเฟสสี่คอลัมน์ เพื่อให้ผลิตภัณฑ์สามารถทํางานภายใต้ภาระที่ไม่เท่าเทียมกันใด ๆ และจุดเฉลี่ยไม่ลอยความดันคงที่, คุณภาพของไฟฟ้าสูง, กล่องอุ่นขึ้น, เสียงเสียงต่ํา, และการทํางานป้องกันสายฟ้าคะนองที่ดี;
8)กระบวนการรับรองการออกแบบต้านการกัดสั่นและการรักษาสีสเปรย์พิเศษ สวยและใหม่ เหมาะสําหรับสภาพแวดล้อมต่างๆ และบรรลุผลของการตกแต่งเมือง
ข้อมูลหลัก
ประเภทของเครื่องแปลง | เครื่องปรับปรุงความร้อน |
การตั้งค่าของเครื่องแปลง | แพดที่เต็มไปด้วยของเหลวติดตั้ง |
ประเภทอาหารของแปลง | การให้อาหารในวงจร |
การปฏิบัติงาน | การดําเนินการลดลง |
ขั้นตอน | ระยะ 3 |
ความจุ | 3MVA (3000 KVA) |
กลุ่มเวกเตอร์ | ยินยิน |
โลเตจประถม | 34500v |
BIL หลัก | 150 KV |
ความดันระดับรอง | 13200 กรดี้ |
ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
ประเภทความเย็น | KNAN; ปรับความเย็นด้วยตัวเอง |
อุปสรรค | 5.75% |
ความถี่ | 60Hz |
วัสดุการลวด | ทองแดง |
ประสิทธิภาพ % | 99.20% |
ไม่มีการสูญเสียภาระ (ในวัตต์) | +/- 2,700W |
การสูญเสียภาระเต็ม (ในวัตต์) 100% | +/- 15,500W |
สภาพสิ่งแวดล้อมสําหรับการใช้งานปกติ
ความสูง: ไม่เกิน 1000 เมตร
อุณหภูมิภายใน: ไม่สูงกว่า +40 °C ไม่ต่ํากว่า -25 °C ความแตกต่างอุณหภูมิเฉลี่ยต่อวันไม่เกิน 35 °C ความแตกต่างอุณหภูมิเฉลี่ยต่อปีไม่เกิน 20 °C
ความเร็วลมไม่เกิน 35m/s
ไม่มีอันตรายจากการระเบิดในสถานที่ติดตั้ง ไม่มีการกัดเคมีและสั่นแรงมาก
วิธีทําความเย็น: การทําความเย็นด้วยอากาศธรรมชาติ (AN)
ภาพวาดทางเทคนิค
รายละเอียด
เครื่องแปลงที่ติดตั้ง 3 ขั้นตอน | ||||
พลังงานระดับ (KVA) | ความดันสูง (KV) | ความดันต่ํา (V) | การสูญเสีย (W) | |
การสูญเสียที่ไม่มีภาระ (W) | การสูญเสียในขณะบรรทุก (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ หรืออื่นๆ |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
