จัดอันดับความจุ: | 75KVA | โลเตจประถม: | 12000V |
---|---|---|---|
แรงดันไฟฟ้าทุติยภูมิ: | 120/240V | เฟส: | เฟสเดียว |
วิธีการเย็น: | <i>ONAN;</i> <b>บน;</b> <i>Self-Cooled</i> <b>ระบายความร้อนด้วยตัวเอง</b> | ประสิทธิภาพ: | 99.00% |
วัสดุม้วน: | ทองแดง | อุณหภูมิสูงขึ้น: | 65°ซ |
แสงสูง: | เครื่องแปลงที่ติดตั้งพัดระยะเดียว,เครื่องปรับเปลี่ยน 120V,เครื่องปรับเปลี่ยนที่ติดตั้งกับปลาบิดสองแบบ |
สรุป

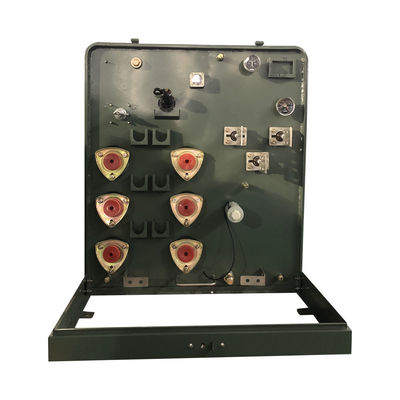

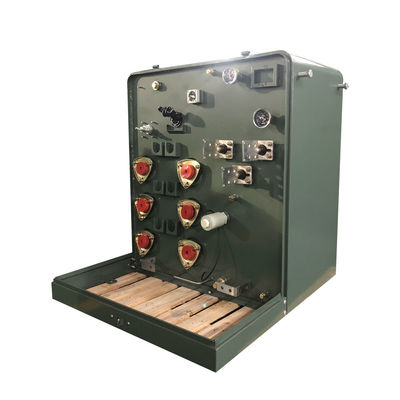

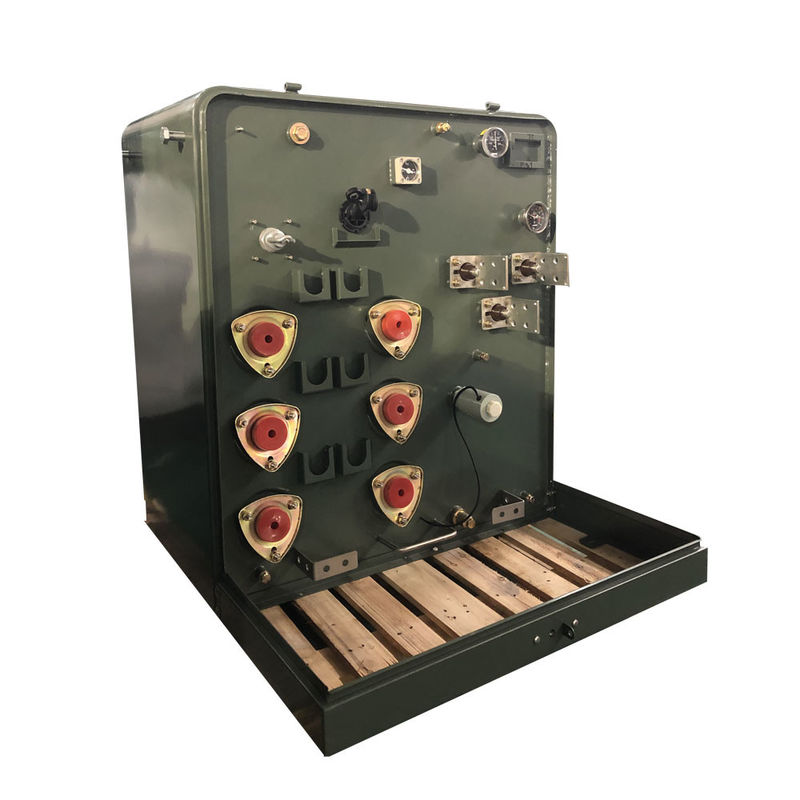

โทรทรานฟอเมอร์ที่ติดตั้งพัดระยะเดียวคือทรานฟอเมอร์การกระจายน้ํามันที่จมน้ํามัน โทรทรานฟอเมอร์แบบดั้งเดิมถูกออกแบบในกล่องชนิดเสียงเสียงต่ํา, ความสูญเสียต่ํา, ความปลอดภัยและความน่าเชื่อถือ. มันถูกใช้อย่างแพร่หลายในย่านที่อยู่อาศัย, ศูนย์การค้า, โรงพยาบาล, สวนสวน, โรงเรียน, เป็นต้น.มีให้ในแบบลุปหรือรังสี, และเป็นหน้าตาย,ตอบสนองหรือเกินมาตรฐาน ANSI / CSA / IEEE.
รายละเอียดสินค้า
ข้อมูลหลัก
ประเภทของเครื่องแปลง | พื้นที่ติดตั้ง, ห้อง |
ประเภทอาหารของแปลง | การให้อาหารในวงจร |
ขั้นตอน | ระยะเดียว |
ความจุ | 75 KVA |
โลเตจประถม | 12000V |
BIL หลัก | 95 KV |
ความดันระดับรอง | 120/240 (LNL) |
ฟาซอร์ระดับสอง | การล่อสองระยะ |
ความถี่ | 60 Hz |
ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
ประเภทความเย็น | ONAN; ปรับความเย็นด้วยตัวเอง |
อุปสรรค | 2% |
ประเภทการเชื่อมต่อหลัก | หน้าตาย |
ระดับการสกัดสวิทช์หักภาระ | 200 แอมเปอร์ 15 กิโลโวลต์ |
น้ํามัน | 595.24 ปอนด์ |
วัสดุการลวด | ทองแดง |
ราคาอุณหภูมิบริเวณ | 40°C |
ระยะอุณหภูมิการทํางานภายในห้อง | -40°C ถึง +40°C (-50°F ถึง +104°F) |
ระดับเสียง | 51 dBA |
ความสูง | 3300 ฟุต (1000 เมตร) เหนือระดับน้ําทะเลหรือต่ํากว่า |
วัสดุหลัก | สแตนเลสที่มีแนวทางเมล็ด |
การติดตั้ง | พาดมอนท์ |
ขนาด* | 51.4''-W x 45.67''-D x 41.53''-H |
น้ําหนักแห้ง (ไม่รวมน้ํามัน) * | 617.28 ปอนด์ |
การจัดอันดับ | ตอบรับ/เกินการจัดอันดับประสิทธิภาพ DOE 2016 |
ประสิทธิภาพ | 990.00% |
ความเสียของภาระทั้งหมด (ในวัตต์) * | +/- 1092W |
สินค้าทางเทคนิค
โทรทรานฟอเมอร์ติดแพดระยะเดียว รายละเอียด | ||||||||
การจัดอันดับ | ความดันสูง ((kV) | ไม่มีการสูญเสียภาระ | ในภาระ การสูญเสีย | ความสูง | ความลึก | ความกว้าง | น้ํามัน น้ําหนัก ((kg) | น้ําหนักรวม ((kg) |
(kVA) | (mm) | (mm) | (mm) | |||||
15 kVA | 34.5/19.92 13.8/8 13.2/76 12.47/72 หรืออื่นๆ |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
คุณลักษณะการทํางาน
1) สถานที่ย่อยแปลงผสม, ด้านบนของตู้มีโครงสร้างปลาหินแผ่นสแตนเลส clamp ที่มีช่องอากาศสามารถลดรังสีแสงอาทิตย์ได้อย่างมีประสิทธิภาพ และรับประกันการ dissipation ความร้อน.
2) ด้านบนของกระเป๋ากระเป๋าครบกระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋า
3) ภายในสามารถแบ่งออกเป็นห้องความดันสูง, ห้องแปลงและห้องความดันต่ําตามลําดับ
4) นอกจากนี้ยังได้รับอุปกรณ์การควบคุมอุณหภูมิอุปกรณ์ออกอัตโนมัติเพื่อให้แน่ใจว่าช่วงอุณหภูมิ
5)แต่ละหน่วยมีระบบควบคุม, จัดจอและระบบสว่างที่บริสุทธิ์
6)อุปกรณ์อุปกรณ์ตรงกับความต้องการการป้องกัน IP33 มีการออกแบบ สร้างและเทคโนโลยีที่เหมาะสม คุณภาพดีและการบํารุงรักษาง่าย
การออกแบบสินค้า
อุปกรณ์เสริม
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
