| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | WINLEY |
| ได้รับการรับรอง: | CE,ISO |
| หมายเลขรุ่น: | D-100/15 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
| ราคา: | $1000-$10000 |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เวลาการส่งมอบ: | 30 วัน |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 1000 ชุด/เดือน |
| จัดอันดับความจุ: | 100KVA | โลเตจประถม: | 12000V |
|---|---|---|---|
| แรงดันไฟฟ้าทุติยภูมิ: | 120/240V | คะแนนความเป็นฉนวน: | ประเภท E ความละเอียด - 120°C, 248°F |
| วิธีการเย็น: | <i>ONAN;</i> <b>บน;</b> <i>Self-Cooled</i> <b>ระบายความร้อนด้วยตัวเอง</b> | BIL หลัก: | 95 เควี |
| วัสดุม้วน: | ทองแดง | กลุ่มเวกเตอร์: | II6 |
| แสงสูง: | เครื่องปรับเปลี่ยนที่ติดกับพัดลมน้ํามัน,เครื่องแปลงที่ติดตั้งบนแผ่นกระจายไฟฟ้า,เครื่องแปลงที่ติดตั้งพัด 100kVA |
||

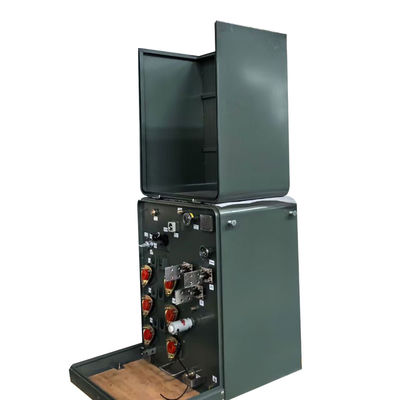

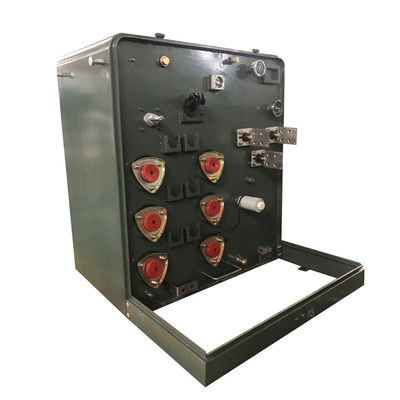

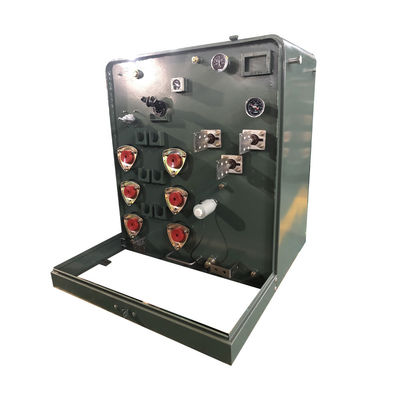

รูปภาพสินค้าโรงงาน
คุณลักษณะการทํางาน
1) สถานที่ย่อยแปลงผสม, ด้านบนของตู้มีโครงสร้างปลาหินแผ่นสแตนเลส clamp ที่มีช่องอากาศสามารถลดรังสีแสงอาทิตย์ได้อย่างมีประสิทธิภาพ และรับประกันการ dissipation ความร้อน.
2) ด้านบนของกระเป๋ากระเป๋าครบกระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋า
3) ภายในสามารถแบ่งออกเป็นห้องความดันสูง, ห้องแปลงและห้องความดันต่ําตามลําดับ
4) นอกจากนี้ยังได้รับอุปกรณ์การควบคุมอุณหภูมิอุปกรณ์ออกอัตโนมัติเพื่อให้แน่ใจว่าช่วงอุณหภูมิ
5)แต่ละหน่วยมีระบบควบคุม, จัดจอและระบบสว่างที่บริสุทธิ์
6)อุปกรณ์อุปกรณ์ตรงกับความต้องการการป้องกัน IP33 มีการออกแบบ สร้างและเทคโนโลยีที่เหมาะสม คุณภาพดีและการบํารุงรักษาง่าย
รายละเอียดสินค้า
ข้อมูลหลัก
| ประเภทของเครื่องแปลง | พื้นที่ติดตั้ง, ห้อง |
| ประเภทอาหารของแปลง | การให้อาหารในวงจร |
| ขั้นตอน | ระยะเดียว (เชื่อมต่อกับเครือไฟฟ้า 3 ระยะ) |
| ความจุ | 100 KVA |
| กลุ่มเวกเตอร์ | II6 |
| โลเตจประถม | 12000V |
| ประเภทความดันหลัก | ประเภท 15 kV |
| ฟาซอร์หลัก | เดลต้า |
| BIL หลัก | 95 KV |
| ความดันระดับรอง | 120/240 (LNL) |
| ประเภทความดันระดับสอง | 1ประเภท 2 kV |
| ฟาซอร์ระดับสอง | การล่อสองระยะ |
| BIL ระดับสอง | 30 KV |
| ความถี่ | 60 Hz |
| ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
| ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
| ประเภทความเย็น | ONAN; ปรับความเย็นด้วยตัวเอง |
| อุปสรรค | 20.0% แบบปกติ |
| ประเภทการเชื่อมต่อหลัก | หน้าตาย |
| สวิตช์การตัดภาระ | LBOR 4 ตําแหน่ง ใช้งานได้ |
| ระดับการสกัดสวิทช์หักภาระ | 200 แอมเปอร์ 15 กิโลโวลต์ |
| มาตรฐานประสิทธิภาพ | ตอบสนองมาตรฐาน DOE 2016 ตอบสนองมาตรฐาน CSA ตอบสนองมาตรฐาน ANSI / IEEE |
| การจัดอันดับ K-Factor (Harmonic Mitigation) | K-1 (มาตรฐาน) |
| น้ํายาประปา | น้ํามันแร่ น้ํายาประปา - น้ํายาที่ไม่ใช่ PCB |
| น้ํามัน | 573.19 ปอนด์ |
| วัสดุการลวด | ทองแดง |
| ราคาอุณหภูมิบริเวณ | 40°C |
| ระยะอุณหภูมิการทํางานภายในห้อง | -40°C ถึง +40°C (-50°F ถึง +104°F) |
| ระดับเสียง | 51 dBA |
| ความสูง | 3300 ฟุต (1000 เมตร) เหนือระดับน้ําทะเลหรือต่ํากว่า |
| วัสดุหลัก | สแตนเลสที่มีแนวทางเมล็ด |
| การติดตั้ง | พาดมอนท์ |
| การเปิดท่อ | การเข้า/ออกใต้ดิน |
| ขนาด* | 55.34''-W x 45.28''-D x 41.53''-H |
| น้ําหนักแห้ง (ไม่รวมน้ํามัน) * | 8810.83 ปอนด์ |
| น้ําหนักรวม (น้ําเต็ม) * | 19400.04 ปอนด์ |
| การจัดอันดับ | ตอบรับ/เกินการจัดอันดับประสิทธิภาพ DOE 2016 |
| ลักษณะ | ประกอบการเข้าของพวงมาลัย Pentahead |
| น้ํายากันไฟสูง | |
| น้ําเหลวที่มี PCB ต่ํากว่า 1ppm | |
| โครงสร้างที่ป้องกันการปลอมแปลง | |
| ห้องไฟฟ้า NEMA 3R | |
| หมวกล็อค Lift-Up Pad | |
| ประสิทธิภาพ | 990.00% |
สินค้าทางเทคนิค
| โทรทรานฟอเมอร์ติดแพดระยะเดียว รายละเอียด | ||||||||
| การจัดอันดับ | ความดันสูง ((kV) | ไม่มีการสูญเสียภาระ | ในภาระ การสูญเสีย | ความสูง | ความลึก | ความกว้าง | น้ํามัน น้ําหนัก ((kg) | น้ําหนักรวม ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/76 12.47/72 หรืออื่นๆ |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
การออกแบบสินค้า
อุปกรณ์เสริม
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
