เฟส: | สามเฟส | ความจุ: | 2000KVA |
---|---|---|---|
โลเตจประถม: | 24940V | แรงดันไฟฟ้าทุติยภูมิ: | 480ย/277 |
คูลลิ่งคลาส: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>ระบายความร้อนด้วยตัวเอง</b> | อุณหภูมิสูงขึ้น: | 65°ซ |
อุปทาน (ปกติ): | โดยทั่วไป 5.75% | วัสดุม้วน: | ทองแดง/อลูมิเนียม |
แสงสูง: | 3R แทรนซฟอร์มติดตั้งพัดไฟฟ้า,เครื่องแปลงไฟฟ้า 480V,เครื่องแปลงน้ํามัน 2000kva |

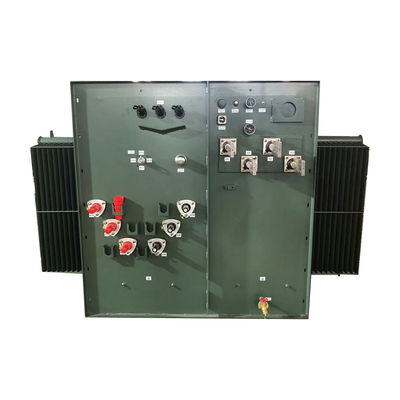

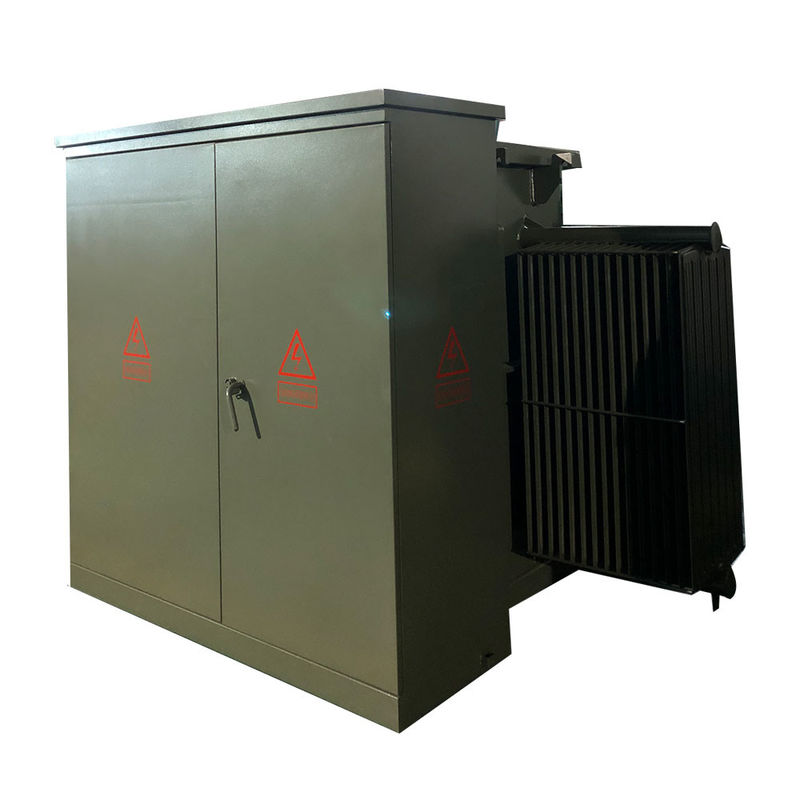

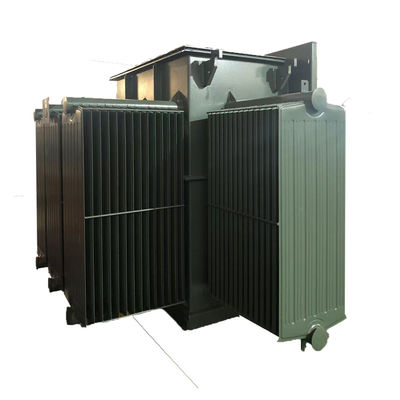

แพดไฟฟ้าสามเฟส 2000kva ลงน้ํามันติดตั้ง 24940V ถึง 480V
โครงสร้าง
ลักษณะสินค้า
1.ประกอบการเข้าของพวงมาลัย Pentahead
2น้ํายากันไฟสูง
3. น้ํายาแยกที่ไม่ใช่ PCB
4. บ้านป้องกันการบิดเบือน
5ประตูห้องหน้ามีสล็อค
6.NEMA 3R ห้องเชื่อมไฟฟ้า
7รวมกระดานร้อน, HV ประตูติดตั้ง
ข้อมูลหลัก
ประเภทของเครื่องแปลง | เครื่องปรับปรุงความร้อน |
การตั้งค่าของเครื่องแปลง | แพดที่เต็มไปด้วยของเหลวติดตั้ง |
ประเภทอาหารของแปลง | การให้อาหารในวงจร |
ขั้นตอน | ระยะ 3 |
ความจุ | 2 MVA (2000 KVA) |
โลเตจประถม | 24940V |
ประเภทความดันหลัก | ประเภท 25 kV |
ฟาซอร์หลัก | เดลต้า |
ความดันระดับรอง | 480Y/277 |
ความถี่ | 60 Hz |
ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
ประเภทความเย็น | KNAN; ปรับความเย็นด้วยตัวเอง |
การจัดอันดับ K-Factor (Harmonic Mitigation) | K-1 (มาตรฐาน) |
วัสดุการลวด | อลูมิเนียม |
ราคาอุณหภูมิบริเวณ | 40°C |
ระยะอุณหภูมิการทํางานภายในห้อง | -40°C ถึง +40°C (-50°F ถึง +104°F) |
ความสูง | 3300 ฟุต (1000 เมตร) เหนือระดับน้ําทะเล |
วัสดุหลัก | สแตนเลสที่มีแนวทางเมล็ด |
วัสดุถัง | เหล็กเคลือบ |
การจัดอันดับห้องพัก | NEMA 3R ตู้สายไฟกันอากาศ ถังปิด |
ขนาด* | 75''-W x 74''-D x 73''-H |
น้ําหนักแห้ง (ไม่รวมน้ํามัน) * | 4566 ปอนด์ |
น้ําหนักรวม (น้ําเต็ม) * | 10567 ปอนด์ |
การจัดอันดับ | ตอบรับ/เกินการจัดอันดับประสิทธิภาพ DOE 2016 |
ลักษณะ | ประกอบการเข้าของพวงมาลัย Pentahead |
ประสิทธิภาพ % | 99.40% |
ไม่มีการสูญเสียภาระ (ในวัตต์) | +/- 2,100W |
การสูญเสียภาระเต็ม (ในวัตต์) 100% | +/- 14,500W |
ความเสียของภาระทั้งหมด (ในวัตต์) ที่ 100% | +/- 16,600W |
รายละเอียด
เครื่องแปลงที่ติดตั้ง 3 ขั้นตอน | ||||
พลังงานระดับ (KVA) | ความดันสูง (KV) | ความดันต่ํา (V) | การสูญเสีย (W) | |
การสูญเสียที่ไม่มีภาระ (W) | การสูญเสียในขณะบรรทุก (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ หรืออื่นๆ |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
ภาพวาดทางเทคนิค
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
