เฟส: | เฟสเดียว | จัดอันดับความจุ: | 250kva |
---|---|---|---|
คูลลิ่งคลาส: | <i>ONAN;</i> <b>บน;</b> <i>Self-Cooled</i> <b>ระบายความร้อนด้วยตัวเอง</b> | ความถี่: | 50เฮิร์ต/60เฮิร์ต |
โลเตจประถม: | 4160GrdY/2400 | แรงดันไฟฟ้าทุติยภูมิ: | 240/120V |
วัสดุม้วน: | ทองแดง | ประสิทธิภาพ: | 99.20% |
แสงสูง: | เครื่องแปลงที่ติดตั้งพัดระยะเดียว,4160V เครื่องแปลงไฟฟ้าที่ติดตั้งบนแผ่นกระจายไฟฟ้า,เครื่องปรับเปลี่ยนที่ติดกับพัด 250kva |

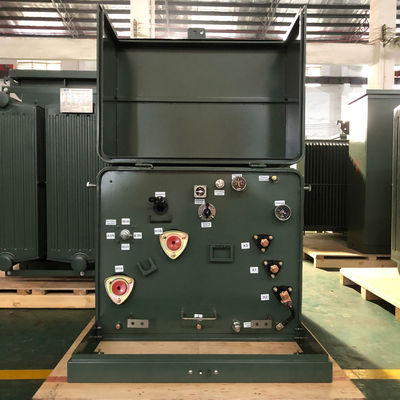

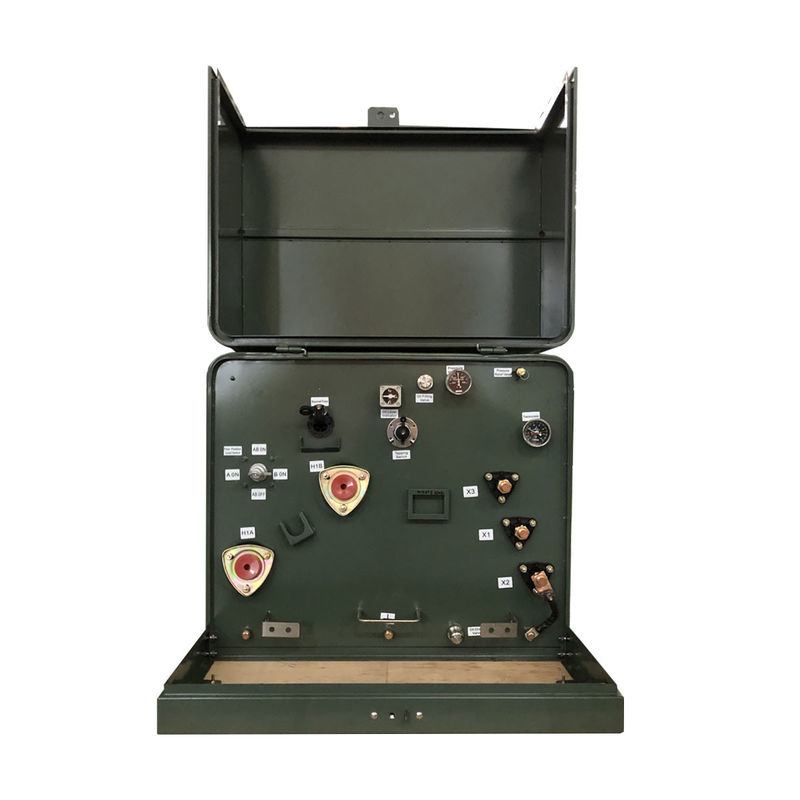

250Kva แปดเฟสเดียว ติดแปลงน้ํามัน ลงน้ํา แจกพลังงานไฟฟ้า 4160V
โครงสร้าง
สรุป
1) เครื่องแปลงที่ติดตั้งแผ่นระยะเดียวถูกวางในตู้ที่มีประตูและล็อค โดยปกติจะตั้งอยู่ภายนอก เครื่องแปลงเหล่านี้มีแรงประกอบจาก 15-250 kVA
2) เครื่องแปลงกระจายไฟฟ้าทั้งหมดนี้ ติดกันจากน้ํามัน มีการเย็นด้วยเซฟ มีให้ในแบบลุปหรือรัดรัด และมีหน้าตาย
3) เครื่องแปลงนี้มีสองรูปแบบพื้นฐาน คือ เครื่องรังสีและ เครื่องรังสีลุป ซึ่งถูกเลือกขึ้นอยู่กับประเภทวงจรที่เครื่องแปลงจะติดตั้ง
ข้อมูลหลัก
ประเภทของเครื่องแปลง | เครื่องปรับปรุงความร้อน |
การตั้งค่าของเครื่องแปลง | แพดที่เต็มไปด้วยของเหลวติดตั้ง |
ประเภทอาหารของแปลง | การให้อาหารในวงจร |
ขั้นตอน | ระยะเดียว |
ความจุ | 250 |
โลเตจประถม | 4160GrdY/2400 |
ฟาซอร์หลัก | หนองมะขาม |
BIL หลัก | 60 เคโวลต์ |
ความดันระดับรอง | 240/120V (L-N-L) |
ฟาซอร์ระดับสอง | การล่อสองระยะ |
BIL ระดับสอง | 30 KV |
ความถี่ | 60 Hz |
ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
ประเภทความเย็น | ONAN; ปรับความเย็นด้วยตัวเอง |
ประสิทธิภาพ | ตอบสนองมาตรฐาน DOE 2016 |
วัสดุการลวด | ทองแดง |
ราคาอุณหภูมิบริเวณ | 40°C |
ระดับเสียง | 55 dBA |
ความสูง | 3300 ฟุต (1000 เมตร) เหนือระดับน้ําทะเล |
วัสดุถัง | 304 สแตนเลส |
การจัดอันดับ | ตอบรับ/เกินการจัดอันดับประสิทธิภาพ DOE 2016 |
ประสิทธิภาพ | 99.20% |
ความเสียของภาระทั้งหมด (ในวัตต์) * | +/- 3445W |
ภาพโรงงาน
รายละเอียด
เครื่องปรับเปลี่ยนแบบพัดปลาระยะเดียว 25kva-500kva | ||||||
อัตราการจําหน่าย (kVA) | สูง | ความดันต่ํา ((v) | สัญลักษณ์การเชื่อมต่อ | มาตรฐาน | อุปทานวงจรสั้น ((%) | ประสิทธิภาพ |
ความดัน ((v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10.0-4.5% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
การวาด
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
