เฟส: | สามเฟส | ความจุ: | 5000KVA |
---|---|---|---|
โลเตจประถม: | 34500GrdY/19920 | แรงดันไฟฟ้าทุติยภูมิ: | 480V |
ความถี่: | 60 เฮิร์ตซ์ | อุณหภูมิสูงขึ้น: | 65°ซ |
ระดับเสียง: | 65dBA | วัสดุม้วน: | ทองแดง |
แสงสูง: | เครื่องแปลงกระจายไฟ 5000 kVA,เครื่องปรับเปลี่ยนการกระจายน้ํามัน,เครื่องแปลงการกระจายของสามเฟส |

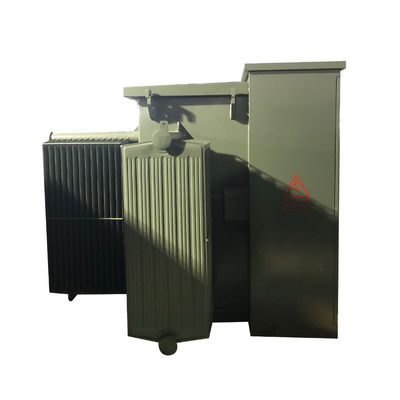

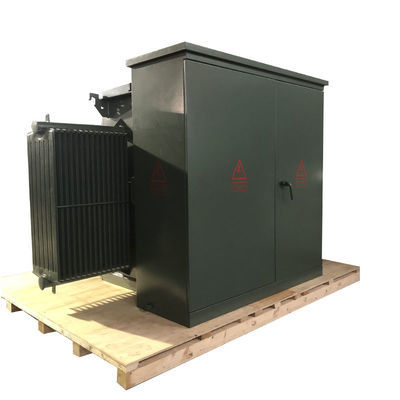

5000 kVA แพดมอนท์ สามเฟสน้ํามันดําน้ํากระบวนการกระจายไฟ 35kv
WINLEY นําเสนอรูปแบบที่ครบวงจรของเครื่องแปลงกระจายน้ําที่เต็มไปด้วยของเหลว 3 ขั้นตอนที่ติดตั้งแพด (Pad) ที่ปฏิบัติตามมาตรฐาน ANSI® / IEEE® ที่เกี่ยวข้องมีความสามารถในการรับมือกับความดันสูงถึง 34.5 kV และความแรงสูงถึง 5,000 kVA เครื่องแปลงนี้เหมาะสําหรับการใช้งานที่ต้องการความแรงดันสูงและความจุที่สําคัญ รวมถึงสถานีไฟฟ้าย่อยและการบริโภคพลังงานอุตสาหกรรม
โครงสร้าง
1) ส่วนแปลงและส่วนตู้ควบคุมของสหรัฐอเมริกาและน้ํามันประกอบได้เป็นน้ํามันจุดจุดจุดไฟสูง หรือน้ํามันธรรมดา.

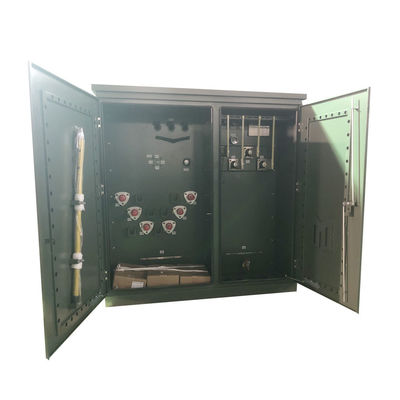

2)ตู้ควบคุมแบ่งออกเป็นห้องความดันสูงและห้องความดันต่ํา
3) ห้องความดันสูงมีอุปกรณ์ประกอบด้วย: พล็อกเคเบิลความดันสูง, ปิดสายฟ้าคะนอง, มือทํางานสวิทช์ภาระภาระ, มือสวิทช์ตัวกระป๋องที่ไม่ตื่นเต้น, ฟิวส์พล็อกอิน, วาล์วปล่อยความดัน,เครื่องวัดอุณหภูมิ, เครื่องวัดความดัน, เครื่องวัดตําแหน่งน้ํามัน, ปั๊มเติมน้ํามัน, วาล์วระบายน้ํามัน, ฯลฯ, สวิทช์ความหนา, เครื่องเปลี่ยนปั๊มน้ํามัน, ฟิวส์ปั๊มน้ํามัน, ฯลฯทั้งหมดถูกดําน้ํามันในเครื่องแปลง พร้อมกับแกนเครื่องแปลงสายไฟฟ้าแรงสูงและทรานฟอร์เมอร์เชื่อมต่อด้วยสายไฟฟ้าคอนเนคเตอร์
4) ด้านความดันต่ําสามารถติดตั้งด้วยเครื่องตัดวงจรอากาศ เครื่องแปลงกระแสไฟฟ้า รวมถึงเครื่องวัดพลังงานไฟฟ้า แอมเมตรและวอลท์เมตรและวงจรผลิตและอุปกรณ์การชําระค่าตอบแทนความจุ สามารถตั้งค่าได้ตามความต้องการของผู้ใช้.
ผลงาน
1.การใช้โครงสร้างปิดถังท่อลื่น เพื่อป้องกันการสัมผัสกับอากาศ น้ําที่สัมผัสกับเครื่องแปลง ลดระดับการแก่ตัวของน้ํามันเพื่อขยายอายุการใช้งานของเครื่องแปลง; ผ่านการปรับปรุงความยืดหยุ่นของ corrugated เพื่อปรับการเปลี่ยนแปลงปริมาตรของน้ํามันแปลงความร้อน
2.โครงสร้างของผลิตภัณฑ์สําหรับชนิดกลางแจ้ง, หมอนไร้น้ํามัน, ป้องกันความสกปรกสูง; ในช่วงการใช้งานปกติโดยไม่ต้องเปลี่ยนน้ํามันแปลง, ไม่ต้องดูแลจริงๆเพื่อรับรองการดําเนินงานที่ปลอดภัยและมีความน่าเชื่อถือของเครือข่าย.
3. แทรนฟอร์มมีอุปกรณ์ป้องกันการปล่อยแรงดัน เมื่อแรงดันของแทรนฟอร์มล้มเหลวสูงเกินไปมันสามารถปล่อยได้อย่างปลอดภัยอย่างน่าเชื่อถือผ่านวาล์วลดความดันเพื่อป้องกันการขยายอุบัติเหตุ.
ข้อมูลหลัก
การตั้งค่าของเครื่องแปลง | แพดที่เต็มไปด้วยของเหลวติดตั้ง |
ประเภทอาหารของแปลง | การให้อาหารในวงจร |
การปฏิบัติงาน | การดําเนินงานแบบลดลง (ไม่อนุมัติสําหรับการลดขึ้น) |
ขั้นตอน | ระยะ 3 |
ความจุ | 5 MVA (5000 KVA) |
กลุ่มเวกเตอร์ | YnD1 |
โลเตจประถม | 34500GrdY/19920 |
ประเภทความดันหลัก | ประเภท 35 kV |
ฟาซอร์หลัก | หนองมะขาม |
BIL หลัก | 200 เคโวลต์ |
ความดันระดับรอง | 480V |
ประเภทความดันระดับสอง | 1ประเภท 2 kV |
ฟาซอร์ระดับสอง | เดลต้า |
BIL ระดับสอง | 30 KV |
ความถี่ | 60 Hz |
ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
ประเภทความเย็น | KNAN; ปรับความเย็นด้วยตัวเอง |
อุปสรรค | 50.0% แบบปกติ |
มาตรฐานประสิทธิภาพ | ตอบสนองมาตรฐาน DOE 2016 ตอบสนองมาตรฐาน CSA ตอบสนองมาตรฐาน ANSI / IEEE |
การจัดอันดับ K-Factor (Harmonic Mitigation) | K-1 (มาตรฐาน) |
การจัดอันดับการขับเคลื่อนแรงกระแทก | ไม่มี |
น้ํายาประปา | น้ํามันพืชธรรมชาติที่สามารถทําลายได้ทางชีวภาพ Ester Insulating Fluid - น้ํายาที่ไม่ใช่ PCB |
วัสดุการลวด | ทองแดง |
ราคาอุณหภูมิบริเวณ | 40°C |
ระยะอุณหภูมิการทํางานภายในห้อง | -40°C ถึง +40°C (-50°F ถึง +104°F) |
ระดับเสียง | 65 dBA |
ความสูง | 3300 ฟุต (1000 เมตร) เหนือระดับน้ําทะเล |
การจัดอันดับห้องพัก | NEMA 3R ตู้สายไฟกันอากาศ ถังปิด |
ขนาด* | 96''-W x 108''-D x 94''-H |
น้ําหนักแห้ง (ไม่รวมน้ํามัน) * | 8,040 ปอนด์ |
น้ําหนักรวม (น้ําเต็ม) * | 14หนัก 330 ปอนด์ |
การจัดอันดับ | ตอบรับ/เกินการจัดอันดับประสิทธิภาพ DOE 2016 |
ลักษณะ | ประกอบการเข้าของพวงมาลัย Pentahead |
ประสิทธิภาพ % | 980.50% |
ภาพวาดทางเทคนิค
รายละเอียด
เครื่องแปลงที่ติดตั้ง 3 ขั้นตอน | ||||
พลังงานระดับ (KVA) | ความดันสูง (KV) | ความดันต่ํา (V) | การสูญเสีย (W) | |
การสูญเสียที่ไม่มีภาระ (W) | การสูญเสียในขณะบรรทุก (W) | |||
75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ หรืออื่นๆ |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150KVA | 280 | 2200 | ||
225KVA | 400 | 3050 | ||
300KVA | 480 | 3650 | ||
500KVA | 680 | 5100 | ||
750KVA | 980 | 7500 | ||
1000KVA | 1150 | 10300 | ||
1500KVA | 1640 | 14500 | ||
2000KVA | 2160 | 20645 | ||
2500KVA | 2680 | 23786 | ||
3000KVA | 3300 | 25300 | ||
3750KVA | 4125 | 27875 | ||
5000KVA | 5200 | 30000 |
อุปกรณ์เสริมทางเลือก
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
