เฟส: | เฟสเดียว | จัดอันดับความจุ: | 100KVA |
---|---|---|---|
โลเตจประถม: | 34500GrdY/19920V | ความดันระดับรอง: | 240/120V |
ความถี่: | 60 เฮิร์ตซ์ | วัสดุการลวด: | ทองแดง/อลูมิเนียม |
ประสิทธิภาพ: | 99.10% | ||
แสงสูง: | DOE 2016 แปดมอนท์ทรานสฟอร์เมอร์การกระจาย,เครื่องปรับเปลี่ยนการกระจายน้ํามัน,เครื่องแปลงการกระจายที่ติดกับพัดระยะเดียว |

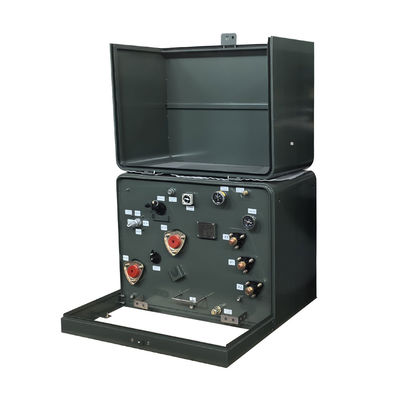

เครื่องแปลงการกระจายน้ํามัน 100Kva แบบปานเดียว ลงน้ํามัน ตอบสนอง DOE 2016 34.5KV ถึง 220V
เครื่องแปลงที่ติดตั้งพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัด พัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัด พัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัด พัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดเช่น เครื่องใช้ในครัวเรือน, ฯลฯ และความจุของมันค่อนข้างน้อยกว่าเครื่องปรับเปลี่ยนที่ติดตั้งพาดสามเฟส12.00ซี 5712.20ซี 5712.38ซี 5712.90, CSA เป็นต้น
โครงสร้าง

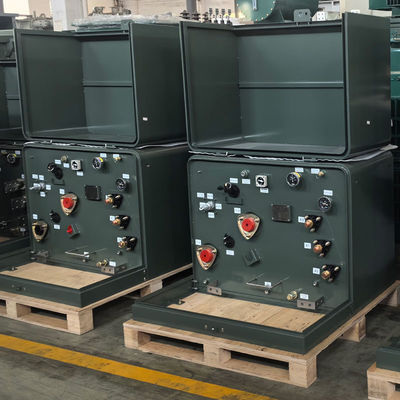

ภาพโรงงาน
ข้อมูลหลัก
ประเภทของเครื่องแปลง | พื้นที่ติดตั้ง, ประเภทห้อง I & II |
การตั้งค่าของเครื่องแปลง | แพดที่เต็มไปด้วยของเหลวติดตั้ง |
ประเภทอาหารของแปลง | การให้อาหารในวงจร |
ขั้นตอน | ระยะเดียว |
ความจุ | 100 KVA |
โลเตจประถม | 34500GrdY/19920 |
ประเภทความดันหลัก | ประเภท 35 kV |
BIL หลัก | 150 KV |
ความดันระดับรอง | 240/120 (L-N-L) สําหรับกระจายไฟฟ้า 120/240V |
ประเภทความดันระดับสอง | 1ประเภท 2 kV |
BIL ระดับสอง | 30 KV |
ความถี่ | 60 Hz |
ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
ประเภทความเย็น | ONAN; ปรับความเย็นด้วยตัวเอง |
อุปสรรค | 10.7-2.7% แบบปกติ |
การตกลงการเลิกหลัก | ระเบียบ ANSI ประเภท I |
การยุติการใช้งาน | กล่องครบครันที่แน่นข้างนอกด้วยสต๊อดที่สามารถถอดออกได้ 200A ช่องแตก |
ระดับการสกัดสวิทช์หักภาระ | 200 แอมเปอร์ 35 คีโวลต์ 10kArms |
วัสดุการลวด | ทองแดง |
ราคาอุณหภูมิบริเวณ | 40°C |
ระยะอุณหภูมิการทํางานภายในห้อง | -40°C ถึง +40°C (-50°F ถึง +104°F) |
ระดับเสียง | 51 dBA |
การจัดอันดับห้องพัก | NEMA 3R ตู้สายไฟกันอากาศ ถังปิด |
ขนาด* | 36.5''-W x 42.5''-D x 36''-H |
น้ําหนักแห้ง (ไม่รวมน้ํามัน) * | 749.56 ปอนด์ |
น้ําหนักรวม (น้ําเต็ม) * | 2,024.36 ปอนด์ |
การจัดอันดับ | ตอบรับ/เกินการจัดอันดับประสิทธิภาพ DOE 2016 |
ประสิทธิภาพ | 99.10% |
ไม่มีการสูญเสียภาระ (ในวัตต์) * | +/- 273W |
การสูญเสียภาระ (ในวัตต์) * | +/- 1,105W |
รายละเอียด
เครื่องปรับเปลี่ยนแบบพัดปลาระยะเดียว 25kva-500kva | ||||||
อัตราการจําหน่าย (kVA) | สูง | ความดันต่ํา ((v) | สัญลักษณ์การเชื่อมต่อ | มาตรฐาน | อุปทานวงจรสั้น ((%) | ประสิทธิภาพ |
ความดัน ((v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10.0-4.5% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
การวาด
อุปกรณ์เสริม
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
