| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | S-750/15 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $5000-$150000 |
| รายละเอียดการบรรจุ: | กล่องพลายเวย์ |
| เงื่อนไขการจ่ายเงิน: | T/T |

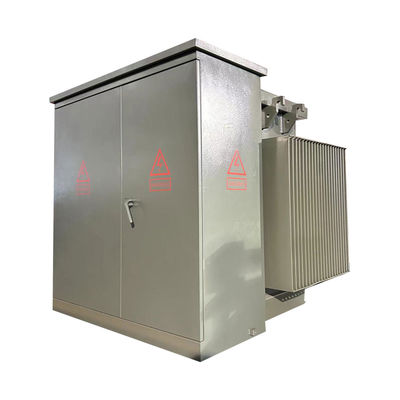

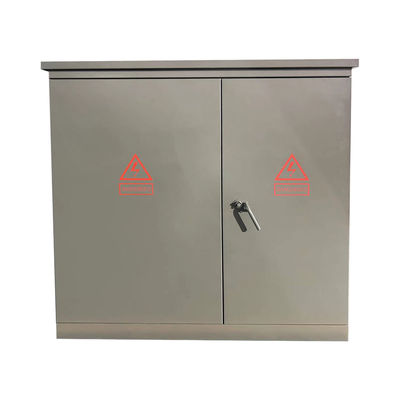

750Kva สถานไฟฟ้าสามเฟสติดตั้งพัด แทรนฟอร์มไฟฟ้า 13200V ถึง 480V

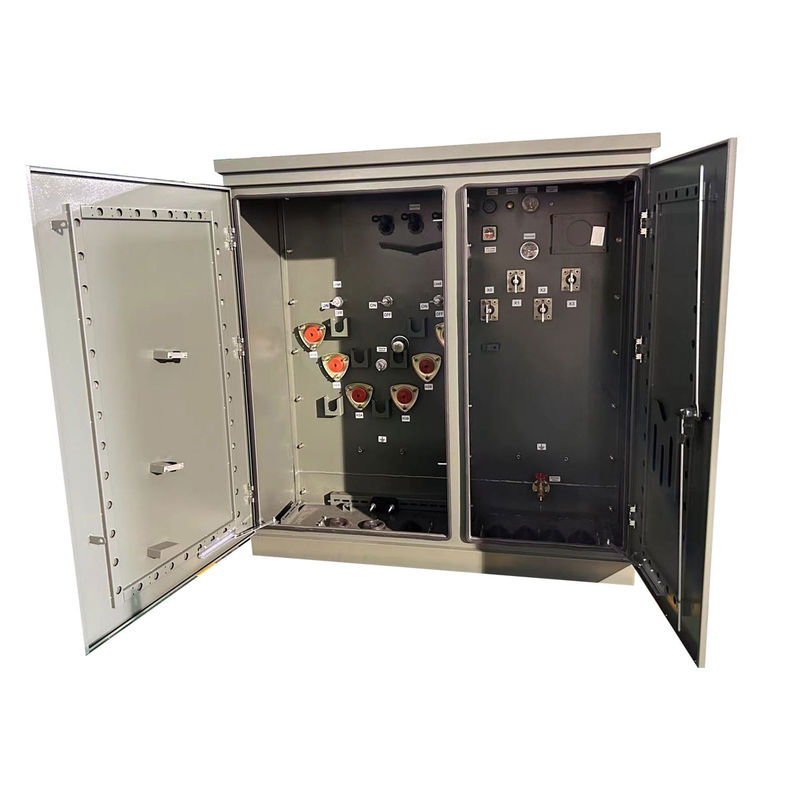

เครื่องแปลงที่ติดตั้งบนพัดถูกผลิตในประสิทธิภาพขนาดสูงถึง 10000 kVA ความแรงสูงถึง 34.5 kV และถูกทดสอบตามมาตรฐานรวมถึง CSA, IEEE c57, และ DOE ตามที่เหมาะสม. เครื่องแปลงที่ติดตั้งพาดมีน้ํามันเต็มและมีการออกแบบที่ทนต่อการปรับปรุง. เครื่องแปลงแบ่งออกเป็นสองส่วนคือห้องนั่งด้านหน้าและห้องนั่งด้านหลัง
โครงสร้างสินค้า
แทรนซฟอร์มปันปลามีโครงสร้างการวางแผน 2 แบบ คือ Loop Feed และ Radial Feed คุณสามารถเลือกได้ตามความต้องการของเส้นกรีดรูปภาพด้านล่างคือการให้อาหารวงจรและการให้อาหาร radial แทรนสฟอร์มผลิตโดย LVBIAN สําหรับตลาดอเมริกาเหนือ.
ลักษณะ
− เหล็กอ่อน, ถังเหล็กไร้ขัดเลือก
− ประตูปิด 3 จุด เพื่อความปลอดภัย
− รางที่ถอดออกเพื่อการติดตั้งง่าย
−หินเหล็กไร้สแตนเลส กระดานกระเป๋าสตางค์และ studs การติดตั้ง
กล่องที่พับติดกับรั้วที่ถอดได้ มีความลึกดังต่อไปนี้
19" dedp สําหรับ 300kV ถึง 750kV
ความลึก 22 "สําหรับ 1000kva ผ่าน 1500kva
ความลึก 24 "สําหรับ 2000kva ถึง 3750kva
ความลึก 30 "สําหรับ 5000kva ผ่าน 7500kva
− การสร้างหน้าสดและการสร้างหน้าตาย
− ป้องกันช่อง HV/LV จากเหล็ก
− ปั๊มลื่นน้ํามันสําหรับ 500 kVA และต่ํากว่า
− 1 วาล์วระบายน้ําที่มีตัวอย่าง 750 kVA ขึ้นไป
ข้อมูลหลัก
| ประเภทของเครื่องแปลง | เครื่องปรับปรุงความร้อน |
| ประเภทอาหารของแปลง | การให้อาหารในวงจร |
| การปฏิบัติงาน | การดําเนินงานแบบลดลง (ไม่อนุมัติสําหรับการลดขึ้น) |
| ขั้นตอน | ระยะ 3 |
| ความจุ | 750 KVA |
| กลุ่มเวกเตอร์ | DYN1 |
| โลเตจประถม | 13200V |
| ประเภทความดันหลัก | ประเภท 15 kV |
| ฟาซอร์หลัก | เดลต้า |
| BIL หลัก | 95 KV |
| ความดันระดับรอง | 480Y/277 |
| ประเภทความดันระดับสอง | 1ประเภท 2 kV |
| ฟาซอร์ระดับสอง | Wye-N |
| BIL ระดับสอง | 30 KV |
| ความถี่ | 60 Hz |
| ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
| ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
| ประเภทความเย็น | KNAN; ปรับความเย็นด้วยตัวเอง |
| มาตรฐานประสิทธิภาพ | ตอบสนองมาตรฐาน DOE 2016 ตอบสนองมาตรฐาน CSA ตอบสนองมาตรฐาน ANSI / IEEE |
| ราคาอุณหภูมิบริเวณ | 40°C |
| ระยะอุณหภูมิการทํางานภายในห้อง | -40°C ถึง +40°C (-50°F ถึง +104°F) |
| ระดับเสียง | 58 dBA |
| ความสูง | 3300 ฟุต (1000 เมตร) เหนือระดับน้ําทะเล |
| วัสดุหลัก | สแตนเลสที่มีแนวทางเมล็ด |
| วัสดุถัง | 304 สแตนเลส |
| ประสิทธิภาพ % | 99.20% |
| ความเสียของภาระทั้งหมด (ในวัตต์) 50% | +/- 2,567W |
ภาพวาดทางเทคนิค
รายละเอียด
| เครื่องแปลงที่ติดตั้ง 3 ขั้นตอน | ||||
| พลังงานระดับ (KVA) | ความดันสูง (KV) | ความดันต่ํา (V) | การสูญเสีย (W) | |
| การสูญเสียที่ไม่มีภาระ (W) | การสูญเสียในขณะบรรทุก (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ หรืออื่นๆ |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนผลิตภัณฑ์ตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนําไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
|
