| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | D-75/35 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $1000-$10000 |
| รายละเอียดการบรรจุ: | กล่องพลายเวย์ |
| เงื่อนไขการจ่ายเงิน: | T/T |

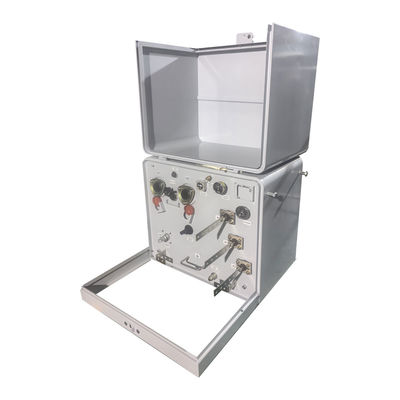

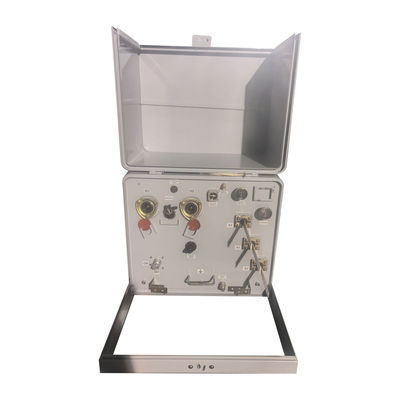

75Kva Single Phase Liquid Filled Pad Mounted Transformer โทรไฟฟ้าสองระดับ 34.5KV ถึง 120/240
แทรนฟอรเซอร์ ANSI ที่ติดตั้งแพดแบบเฟสเดียวมีตู้ clamshell สําหรับการเปิดง่ายและการเข้าถึงการเชื่อมต่อได้อย่างไม่รบกวนความหลากหลายของการออกแบบอนุญาตให้มีการปรับปรุงการป้องกันและสวิตชิ่งที่หลากหลาย.
โครงสร้างสินค้า
ลักษณะ
• ตอบสนองหรือเกินมาตรฐาน ANSI®, IEEE® และ NEMA®
• ตอบสนองมาตรฐานประสิทธิภาพพลังงาน 10 CFR ส่วน 431 ของ DOE สําหรับเครื่องแปลงกระจาย
• การเคลือบถังเกิน IEEE Std C5712.28TM-2005 และ IEEE Std C5712มาตรฐาน.29TM-2005 (เพียงหน่วยเหล็กไร้ขัด)
• สอดคล้องอย่างเต็มที่กับ IEEE Std C5712.28TM-2005 ความต้องการความสมบูรณ์แบบของห้องปก
• ป้าย ชื่อ ตะกรุด ด้วย เลเซอร์
• การยกของเหล็กไร้ขัดลอก
• ข้อกําหนดการติดดินถัง
• อุปกรณ์ลดความดันอัตโนมัติ
• น้ํามันแร่ประเภทไฟฟ้า
• ประตูที่มีอิฐสแตนเลส มีอิฐสแตนเลส
• กระเป๋าล็อคลื่น เพื่อให้สามารถปรับตรงได้ง่าย
• โบลต์ล็อคประตูสแตนเลส
• เติมน้ํามันและระบายน้ํามัน
• รางที่ถอดได้
• กลุมท่อท่อปั๊ม
• ถังบัวแรงสูง - 200 A
ข้อมูลหลัก
| ขั้นตอน | ระยะเดียว |
| ความจุ | 75 KVA |
| โลเตจประถม | 34500V |
| ประเภทความดันหลัก | ประเภท 35 kV |
| ฟาซอร์หลัก | เดลต้า |
| ความดันระดับรอง | 120/240 (LNL) |
| ประเภทความดันระดับสอง | 1ประเภท 2 kV |
| ฟาซอร์ระดับสอง | การล่อสองระยะ |
| BIL ระดับสอง | 30 KV |
| ความถี่ | 60 Hz |
| ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
| ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
| ประเภทความเย็น | ONAN; ปรับความเย็นด้วยตัวเอง |
| แทปเชนเจอร์ | เครื่องเปลี่ยนตัวกระจก 5 ตําแหน่ง |
| อุปสรรค | 10.8% |
| ประเภทการเชื่อมต่อหลัก | หน้าตาย |
| การจัดอันดับ K-Factor (Harmonic Mitigation) | K-1 (มาตรฐาน) |
| น้ํายาประปา | น้ํามันแร่ - น้ําเหลวที่ไม่ใช่ PCB - น้ําเหลวที่ไม่ใช่ PCB |
| วัสดุการลวด | อลูมิเนียม |
| ราคาอุณหภูมิบริเวณ | 40°C |
| ระดับเสียง | 51 dBA |
| ขนาด* | 37.4''-W x 45.67''-D x 29.53''-H |
| ประสิทธิภาพ | 990.00% |
| โดยใช้เครื่องแปลงที่ทํางานในระดับ 50% ของฐาน kVA ของป้ายชื่อ | |
| ความสูญเสียภาระโดยใช้อุณหภูมิมาตรฐาน 85 °C | |
| ไม่มีการสูญเสียภาระ (ในวัตต์) * | +/- 247W |
| การสูญเสียภาระ (ในวัตต์) * | +/- 847W |
| ความเสียของภาระทั้งหมด (ในวัตต์) * | +/- 1092W |
ภาพวาดสินค้า
รายละเอียด
| โทรทรานฟอเมอร์ติดแพดระยะเดียว รายละเอียด | ||||||||
| การจัดอันดับ | ความดันสูง ((kV) | ไม่มีการสูญเสียภาระ | ในภาระ การสูญเสีย | ความสูง | ความลึก | ความกว้าง | น้ํามัน น้ําหนัก ((kg) | น้ําหนักรวม ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/76 12.47/72 หรืออื่นๆ |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
อุปกรณ์เสริม
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนําไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต.
5Q: วิธีการควบคุมคุณภาพสินค้า?
ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. คนงานถูกต้องอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
|
|
