| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | S-500/34.5 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $5000-$150000 |
| รายละเอียดการบรรจุ: | กล่องพลายเวย์ |
| เงื่อนไขการจ่ายเงิน: | T/T |
500kva แทรนซฟอร์มติดตั้งพัดสามเฟส Ansi การให้อาหารแบบสแตนดาร์ด 34500v ถึง 480y/277
คุณลักษณะการทํางาน
แทรฟอมเมนต์พาดมอนท์ (padmount transformer) คือ แทรฟอมเมนต์การกระจายของบริการที่ติดตั้งบนพื้นที่ ซึ่งมักจะอยู่ในตู้โลหะที่ล็อคอยู่บนแผ่นคอนกรีตขนาดเล็กพวกมันมักถูกผลิตในประสิทธิภาพจากประมาณ 75 ถึงประมาณ 5000 kVa และมักมีไฟฟิวส์และสวิตช์ที่ติดตั้งกล่องปกติรวมถังสําหรับการถือองค์ประกอบแกน/โค้ลของทรานฟอร์เมอร์ที่ติดกับพาดมอนท์ ลงไปในน้ํามันหรืออื่นๆและตู้เชื่อมไฟที่มีช่องเชื่อมไฟแรงสูงและแรงต่ําสําหรับปิดกระบวนการเชื่อมไฟแรงสูงและแรงต่ํา, ตามลําดับของเครื่องแปลง, ฯลฯ เครื่องแปลงที่ติดตั้งพาดของเราถูกออกแบบและทดสอบตามมาตรฐานของอุตสาหกรรมรวมถึง CSA,ANSI C57DOE และ IEEE ตามที่เหมาะสม
โครงสร้างสินค้า
ข้อมูลหลัก
| ขั้นตอน | ระยะ 3 |
| ความจุ | 500 KVA |
| โลเตจประถม | 34500V |
| ประเภทความดันหลัก | ประเภท 35 kV |
| ความถี่ | 60 Hz |
| ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
| ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
| ประเภทความเย็น | KNAN; ปรับความเย็นด้วยตัวเอง |
| แทปเชนเจอร์ | เครื่องเปลี่ยนแตป 5 ตําแหน่ง |
| สวิตช์การตัดภาระ | สวิทช์ตัดภาระ 4 ตําแหน่ง |
| ระดับการสกัดสวิทช์หักภาระ | 300 แอมเปอร์ 35 คิโลโวลต์ |
| มาตรฐานประสิทธิภาพ | ตอบสนองมาตรฐาน DOE 2016 ตอบสนองมาตรฐาน CSA ตอบสนองมาตรฐาน ANSI / IEEE |
| การจัดอันดับ K-Factor (Harmonic Mitigation) | K-1 (มาตรฐาน) |
| น้ํายาประปา | น้ํามันพืชธรรมชาติที่สามารถทําลายได้ทางชีวภาพ Ester Insulating Fluid - น้ํายาที่ไม่ใช่ PCB |
| วัสดุการลวด | อลูมิเนียม |
| ราคาอุณหภูมิบริเวณ | 40°C |
| ระยะอุณหภูมิการทํางานภายในห้อง | -40°C ถึง +40°C (-50°F ถึง +104°F) |
| ระดับเสียง | 56 dBA |
| ความสูง | 3300 ฟุต (1000 เมตร) เหนือระดับน้ําทะเล |
| วัสดุหลัก | สแตนเลสที่มีแนวทางเมล็ด |
| วัสดุถัง | เหล็กเคลือบ |
| การจัดอันดับห้องพัก | NEMA 3R ตู้สายไฟกันอากาศ ถังปิด |
| ลักษณะ | ประกอบการเข้าของพวงมาลัย Pentahead |
| น้ํายากันไฟสูง | |
| น้ํายาแยกที่ไม่ใช่ PCB | |
| โครงสร้างที่ป้องกันการปลอมแปลง | |
| ประตูส่วนหน้าที่ติดเชือก ปิดได้ด้วยพัดล็อค | |
| ห้องไฟฟ้า NEMA 3R | |
| รวมกระดานร้อน, HV ประตูติดตั้ง | |
| ประสิทธิภาพ % | 99.10% |
ภาพวาดทางเทคนิค

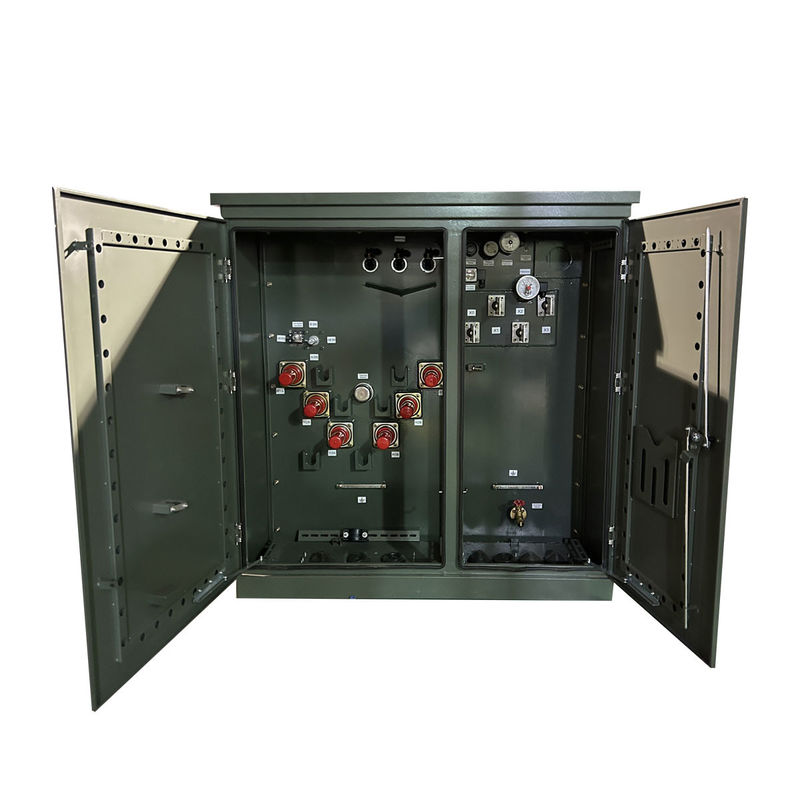

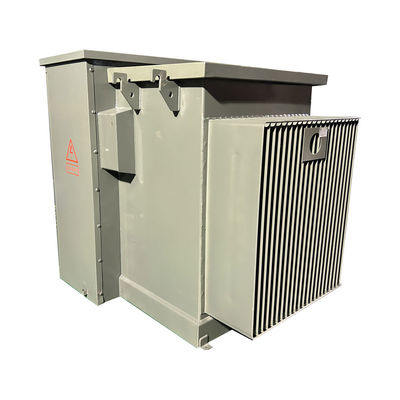

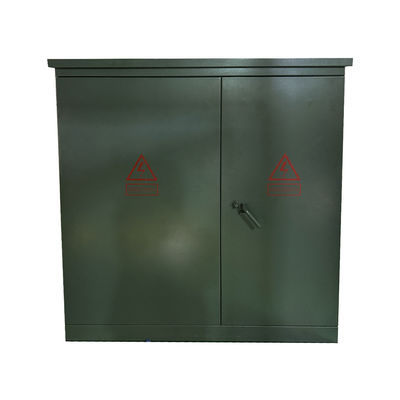

รูปภาพสินค้าโรงงาน
รายละเอียด
| ข้อมูลทางเทคนิคสําหรับเครื่องปรับปรุงที่ติดตั้งพัดสามเฟส | |||||||
| ความจุ | การสูญเสีย | ขนาด ((mm) | น้ําหนัก ((kg) | ||||
| ความเสียโดยไม่มีภาระ ((W) | การสูญเสียภายในภาระ | W | D | H | น้ํามันน้ําหนัก (L) | น้ําหนักรวม (kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนผลิตภัณฑ์ตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนําไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
|
