| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | D-10/12.47 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $1000-$10000 |
| รายละเอียดการบรรจุ: | กล่องพลายเวย์ |
| เงื่อนไขการจ่ายเงิน: | T/T |

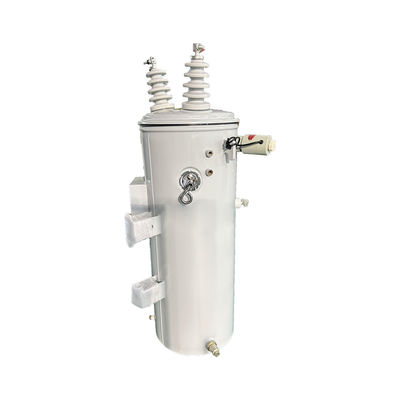

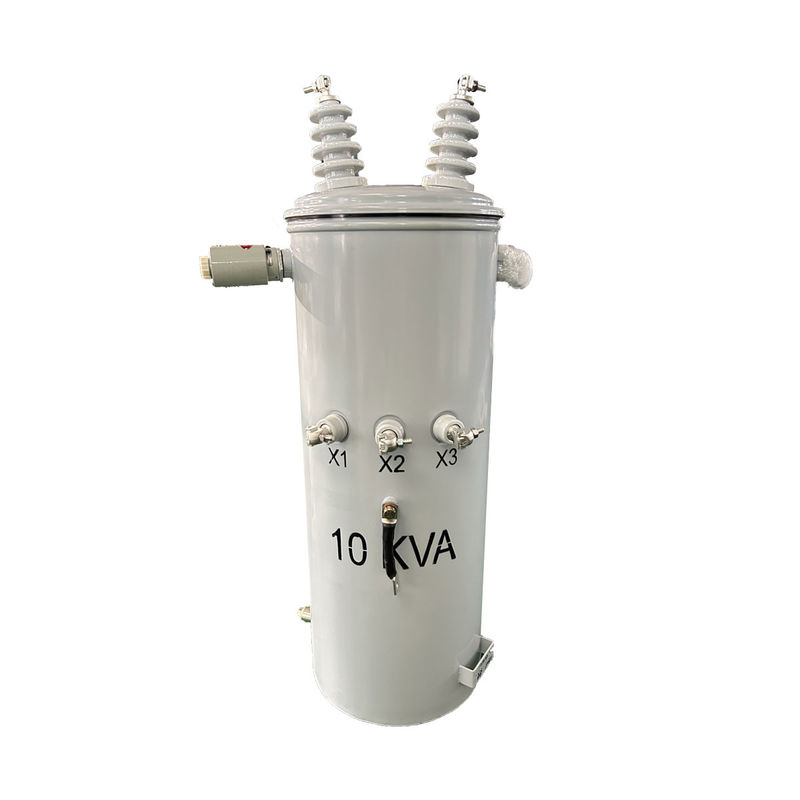

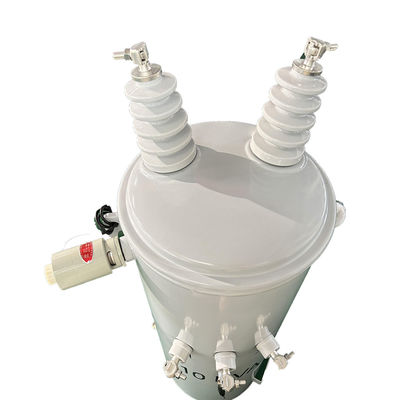

10Kva Single Phase Pole Mounted Transformer Step Down Oil Power ไฟฟ้า 12470V ถึง 240v ตอบสนองมาตรฐาน DOE 2016 ตอบสนองมาตรฐาน ANSI / IEEE
WINLEY ละเอียดระยะเดียวตรงกับหรือแม้แต่เกินมาตรฐานสากล เช่น ANSI / IEEE, CSA และ DOE. ละเอียดระยะเดียวมี UL / CUL, CSA, IEEE และหนังสือรับรองอื่น ๆ.มันถูกส่งออกไปยังอเมริกาเหนือ, อเมริกากลางและใต้ และตลาดอื่น ๆ ในปริมาณมาก
โครงสร้าง
ข้อมูลหลัก
| ประเภทของเครื่องแปลง | เครื่องแปลงกระจายอากาศ แบบปกติ |
| การตั้งค่าของเครื่องแปลง | สตาร์ทที่เต็มไปด้วยของเหลว |
| ประเภทความขั้วของแปลง | การลบ |
| ขั้นตอน | ระยะเดียว |
| ความจุ | 10 KVA |
| โลเตจประถม | 12470V |
| ความดันระดับรอง | 120/240V (L-N-L) |
| ความถี่ | 60 Hz |
| ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
| ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
| ประเภทความเย็น | ONAN; ปรับความเย็นด้วยตัวเอง |
| มาตรฐานประสิทธิภาพ | ตอบสนองมาตรฐาน DOE 2016 ตอบสนองมาตรฐาน ANSI/IEEE |
| การจัดอันดับ K-Factor (Harmonic Mitigation) | K-1 (มาตรฐาน) |
| วัสดุการลวด | ทองแดง |
| ราคาอุณหภูมิบริเวณ | 40°C |
| ระดับเสียง | 48 dBA |
| วัสดุหลัก | สแตนเลสที่มีแนวทางเมล็ด |
| วัสดุถัง | เหล็กเคลือบ |
| วัสดุบ้าน | โลหะเคลือบ w/ แผ่นปกป้องการกัดกร่อน |
| วัสดุอุปกรณ์ | อุปกรณ์เหล็กไร้ขัดเหล็ก |
| ประเภทสี | ผิวเคลือบและผิวเคลือบภายใต้แบบเอโป็กซี่ กันอากาศและทน UV |
| สีปลาย | ANSI # 70 สีเทา |
| ขนาด* | 18.5''-W x 21.65''-D x 35.83''-H |
| สอดคล้องกับ ANSI / IEEE #C5712.20 | |
| ประสิทธิภาพ | 98.30% |
| ไม่มีการสูญเสียภาระ (ในวัตต์) | +/- 47W |
| การสูญเสียภาระเต็ม (ในวัตต์) | +/- 156W |
| ความเสียของภาระทั้งหมด (ในวัตต์) | +/- 203W |
การออกแบบ
เครื่องปรับเปลี่ยนสล็อต
1การออกแบบวงจรแม่เหล็ก
การ ออกแบบ วงจร แม็กเนต อย่าง ถูก ต้อง อาจ ส่ง ผล ให้ การ ส่ง พลังงาน มี ประสิทธิภาพ และ ลด การ เสีย.
2. การออกแบบการล่อ
ปัจจัย เช่น จํานวนการหัน, วัสดุสาย, การกันหนาวระหว่างชั้น, และวิธีการสายไฟ ควรได้รับการพิจารณาระหว่างกระบวนการออกแบบ.โดยการนําการออกแบบการล่อล่อที่วางแผนดี, เครื่องแปลงสามารถบรรลุความจุและความน่าเชื่อถือที่ดีกว่า
3การเลือกวัสดุประกอบ
การเลือกวัสดุประกอบความปลอดภัยที่เหมาะสม เป็นสิ่งสําคัญในการรับประกันความปลอดภัยและความยาวนานทนต่ออุณหภูมิสูงความทนทานต่อการบดคลื่น และความทนทานต่อความชื้น
4. การเติมน้ํามันในระยะว่าง
โทรทรานฟอเรสเตอร์ที่มีขั้วติดตั้งแบบหนึ่งเฟสโดยทั่วไปใช้วิธีการเติมน้ํามันระยะว่าง ซึ่งเกี่ยวข้องกับการรักษาชิปของทรานฟอเรสเตอร์ด้วยระยะว่าง, การฉีดน้ํามันประกอบกัน, การกําจัดฟองอากาศและปิดเทรนฟอร์มกระบวนการปรับน้ํามันด้วยระยะว่างมีประโยชน์ เพราะมันช่วยเพิ่มประสิทธิภาพการกันความร้อนและความมั่นคงทางความร้อนของทรานฟอร์ม ส่งผลให้อายุการใช้งานยาวนานขึ้น
5การรักษาด้วยความร้อน
คุณสมบัติกลและความแข็งแรงของทรานฟอร์เมอร์สามารถเพิ่มขึ้นโดยการรักษาด้วยความร้อน กระบวนการนี้เปลี่ยนแปลงโครงสร้างองค์กรของวัสดุเพิ่มความแข็งแรงและความทนทานต่อการสวมเสื้อ ขณะที่ลดความเครียดและการปรับปรุง.
อุปกรณ์เสริม
รายละเอียด
| 10kva-500kva เครื่องแปลงน้ํามันแบบจมน้ํามันแบบ 1 ขั้น | ||||||
| อัตราการจําหน่าย (kVA) | สูง | ความดันต่ํา ((v) | สัญลักษณ์การเชื่อมต่อ | มาตรฐาน | อุปทานวงจรสั้น ((%) | ประสิทธิภาพ |
| โลเตจ ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนําไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต.
5Q: วิธีการควบคุมคุณภาพสินค้า?
ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. คนงานถูกต้องอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
|
