| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | เอส-1000/12.47 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $5000-$150000 |
| รายละเอียดการบรรจุ: | กล่องพลายเวย์ |
| เงื่อนไขการจ่ายเงิน: | T/T |

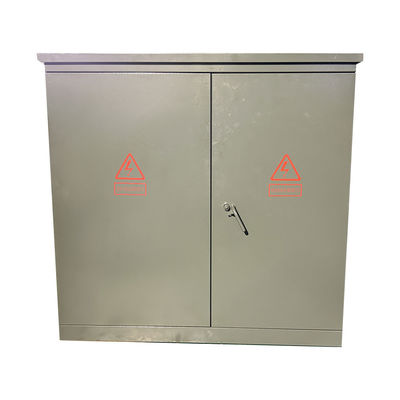

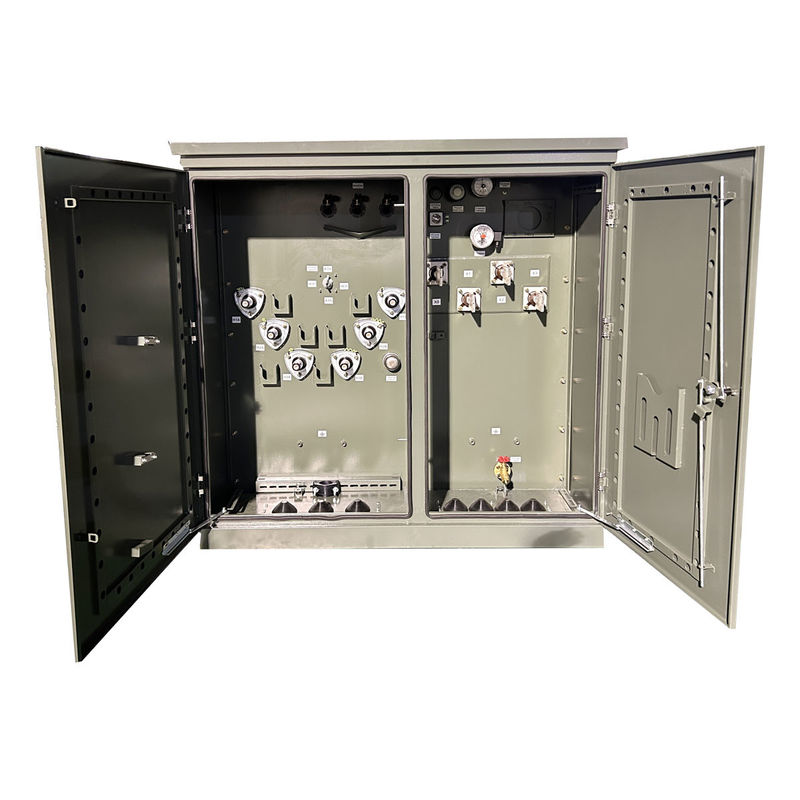

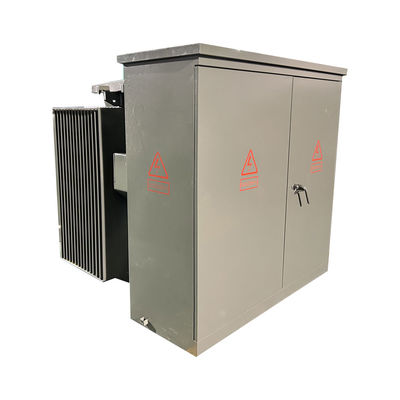

1000kva โทรทรานฟอร์มติดแพดสามเฟส ขั้นต่ํา 12470v ถึง 480y/277
โทรทรานฟอร์มติดตั้งพัดสามเฟส ออกแบบมาเพื่อใช้ในระบบกระจายน้ําใต้ดินห้องความปลอดภัยความดันสูงและความดันต่ําที่ปิดไว้ ให้การทํางานปลอดภัยและลดความเสี่ยงของอุบัติเหตุ, ทําให้มันเหมาะสมสําหรับการใช้ในอาคารที่อยู่อาศัย, สถานที่ท่องเที่ยว, โรงแรมและอาคารอื่น ๆปกติจะอยู่ภายนอก.
ข้อมูลหลัก
| ประเภทของเครื่องแปลง | เครื่องปรับปรุงความร้อน |
| การปฏิบัติงาน | การดําเนินงานแบบลดลง (ไม่อนุมัติสําหรับการลดขึ้น) |
| ขั้นตอน | ระยะ 3 |
| ความจุ | 1 MVA (1000 KVA) |
| กลุ่มเวกเตอร์ | DYN1 |
| โลเตจประถม | 12470V |
| ประเภทความดันหลัก | ประเภท 15 kV |
| ฟาซอร์หลัก | เดลต้า |
| BIL หลัก | 95 KV |
| ความดันระดับรอง | 480Y/277 |
| BIL ระดับสอง | 30 KV |
| ความถี่ | 60 Hz |
| ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
| ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
| ประเภทความเย็น | KNAN; ปรับความเย็นด้วยตัวเอง |
| ตัวชี้ระดับของของเหลว | เครื่องวัดอานาล็อก |
| ตัวชี้วัดอุณหภูมิ | เครื่องวัดอานาล็อก |
| ตัวชี้วัดความดัน/ระยะว่าง | เครื่องวัดอานาล็อก |
| วัสดุการลวด | ทองแดง |
| ราคาอุณหภูมิบริเวณ | 40°C |
| ระยะอุณหภูมิการทํางานภายในห้อง | -40°C ถึง +40°C (-50°F ถึง +104°F) |
| ระดับเสียง | 58 dBA |
| ความสูง | 3300 ฟุต (1000 เมตร) เหนือระดับน้ําทะเล |
| วัสดุหลัก | สแตนเลสที่มีแนวทางเมล็ด |
| การจัดอันดับห้องพัก | NEMA 3R ตู้สายไฟกันอากาศ ถังปิด |
| ขนาด* | 73-W x 69-D x 73-H |
| การจัดอันดับ | ตอบรับ/เกินการจัดอันดับประสิทธิภาพ DOE 2016 |
| ประสิทธิภาพ % | 99.20% |
| ไม่มีการสูญเสียภาระ (ในวัตต์) | +/- 1,300W |
| การสูญเสียภาระเต็ม (ในวัตต์) 100% | +/- 8,500W |
ลักษณะมาตรฐาน
•การทํางาน 60 Hz
• 65 °C การเพิ่มความสูงเฉลี่ย
• การจัดระบบการให้อาหารแบบรัเดียลและลุป
• ปรับปรุงการใช้งาน
• HV BIL 45 150 kV (หน้าตาย) 200 kV (หน้าสด)
• LV BIL 30 60 kV
• การล็อคประตูความดันต่ํา 3 จุด
• ประตูแรงดันสูง สามารถเปิดได้หลังจาก
ประตูความดันต่ําถูกเปิด
• ช่องแยกเหล็กแข็ง
• ถังทรานฟอร์เมอร์เชื่อมจากฝาถึงฐาน
• ป้ายชื่อถาวร
• การจัดหาปริมาตรการเติมท่อ NPT ขนาด 1 นิ้ว
• ANSI ถังพื้นปั๊ม
• วาล์วระบายน้ําขนาด 1 นิ้ว และเครื่องเก็บตัวอย่าง
• วาล์วลดความดันอัตโนมัติ (35 SCFM)
• เครื่องเปลี่ยนตู้ปุ่มด้วย (2) 2.5% ปุ่มความจุเต็ม
และต่ํากว่าชื่อเสียง
• 1 ช่องมือขนาด 10x18 (หรือ 14x25) ในทรานฟอร์ม
กล่องถัง
• สีเขียวมะกอก (Munsell 7GY 3.29/1.5)
• ออกแบบ ผลิต และทดสอบตาม
ด้วยมาตรฐาน ANSI ล่าสุด
Tภาพวาดทางเทคนิค
รายละเอียด
| ข้อมูลทางเทคนิคสําหรับเครื่องปรับปรุงที่ติดตั้งพัดสามเฟส | |||||||
| ความจุ | การสูญเสีย | ขนาด ((mm) | น้ําหนัก ((kg) | ||||
| ความเสียโดยไม่มีภาระ ((W) | การสูญเสียภายในภาระ | W | D | H | น้ํามันน้ําหนัก (L) | น้ําหนักรวม (kg) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนผลิตภัณฑ์ตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนําไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
|
