| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | SCB11-630/13.2 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $5000-$10000 |
| รายละเอียดการบรรจุ: | กล่องพลายเวย์ |
| เงื่อนไขการจ่ายเงิน: | T/T |

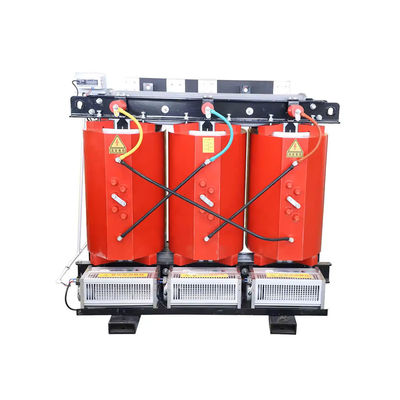

SCB11 ซีรี่ย์ โทนทรานฟอร์มพลังงานแบบแห้ง 3 ขั้นตอน Epoxy Resin Cast
โครงสร้างสินค้า
ข้อมูลหลัก
| ข้อมูลรายละเอียดของเครื่องแปลงแบบแห้ง | |||
| ไม่ ไม่ | รายการ | หน่วย | ความต้องการ |
| 1 | ประเภท | ~ | ประเภทแห้งจากคัน |
| 2 | ความจุ | kVA | 630 |
| 3 | เลขระยะ | ~ | 3 |
| 4 | โลเตจประถม | kV | 10 |
| 5 | ความดันระดับรอง | kV | 0.4 |
| 6 | ประเภทการดึง | ~ | ออกจากวงจร |
| 7 | ระยะการดึง | % | ± 2 * 2.5% ((5 ขั้นตอน) |
| 8 | วิธีการเย็น | ~ | AN/AF |
| 9 | อัตราความถี่ | Hz | 50 |
| 10 | กลุ่มเวกเตอร์ | ~ | Dyn11 |
| 11 | ประเภทการปิด | ~ | F |
| 12 | การเพิ่มอุณหภูมิ | K | 100 |
| 13 | การสูญเสียจากภาระ | W | 1180 |
| 14 | การสูญเสียในขณะบรรทุก (120°C) | W | 5880 |
| 15 | อุปสรรค | % | 30.0 ~ 7.0 |
| 16 | วัสดุการลวด | ~ | Cu หรือ Al |
| 17 | วัสดุหลัก | ~ | เหล็กซิลิคอน |
| 18 | ระดับ IP | ~ | IP00 |
| 19 | สภาพการใช้งาน | ~ | ภายใน |
| 20 | ระดับน้ําทะเล | M | ≤ 1000 |
| 21 | มาตรฐาน | ~ | IEC60076 |
การวาด
คุณลักษณะการทํางาน
1)แกนเหล็กถูกทําจากเหล็กแผ่นซิลิคอนคุณภาพสูง ผิวถูกเคลือบด้วยการต่อต้านการกัดกร่อนและการระบายความร้อนที่ดีเพื่อให้แน่ใจว่าการสูญเสียและความทนทานต่อการกัดกร่อนของทรานฟอร์มน้อย
2) การลมความดันสูงมีการลดลงแบบต่อเนื่อง ดิสก์ด้วยสายนําสตริป ((alumi num หรือทองแดง)
3)การลมความดันต่ําถูกทําจากแผ่นอลูมิเนียมหรือทองแดงและบิดด้วยแผ่นกันหนาวที่นํามาใช้กับธาตุ epoxy.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)ในห้องหลอมระยะว่าง, ธ อร์ซินถูกหลั่งลงในหม้อเพื่อรักษาและสร้างโครงสร้างกระเป๋า FRP ความแข็งแรงสูง.
รายละเอียด
| ความจุ | โวลเตชั่นสูง | ต่ํา | สัญลักษณ์การเชื่อมต่อ | ไม่มีการสูญเสียภาระ | การสูญเสียในภาระ | ไม่มีกระแสความแรง | น้ําหนัก | อิสระของวงจรสั้น |
| (KVA) | (KV) | โวลเตชั่น | (W) | (W) | (%) | (KG) | (%) | |
| (KV) | ||||||||
| 10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 6.3 | ยิน | 0.215 | 0.75 | 3.2 | 260 | ||
| 50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
| 80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
| 100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |

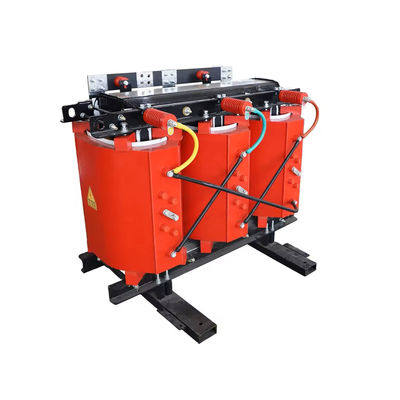

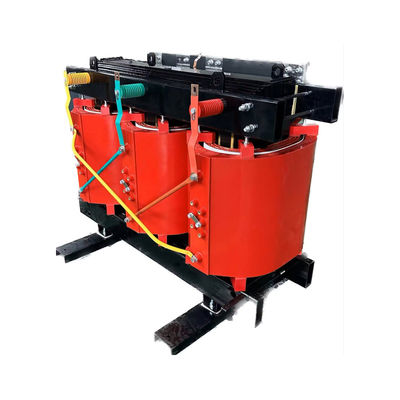

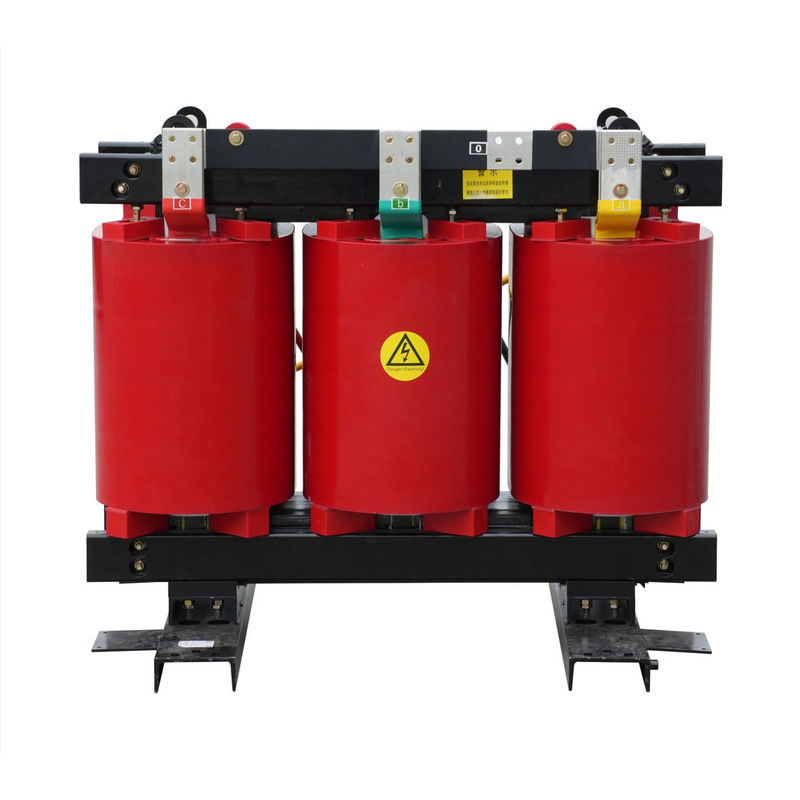

รูปภาพสินค้า
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนผลิตภัณฑ์ตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนําไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
|
