| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | S-2500/24.94 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $5000-$150000 |
| รายละเอียดการบรรจุ: | กล่องพลายเวย์ |
| เงื่อนไขการจ่ายเงิน: | T/T |

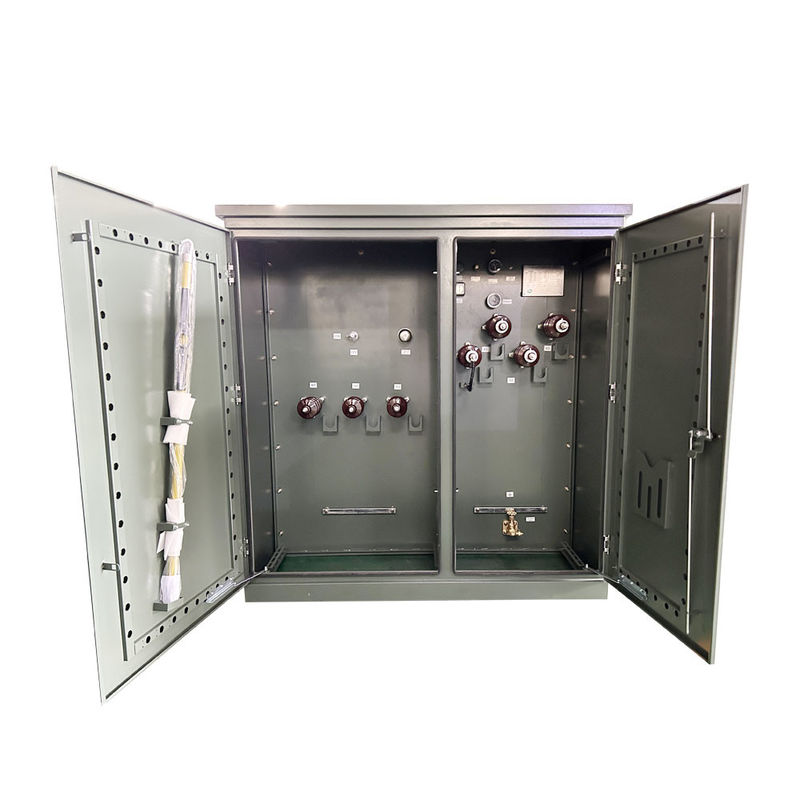

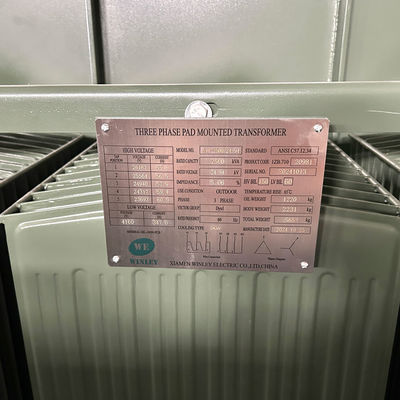

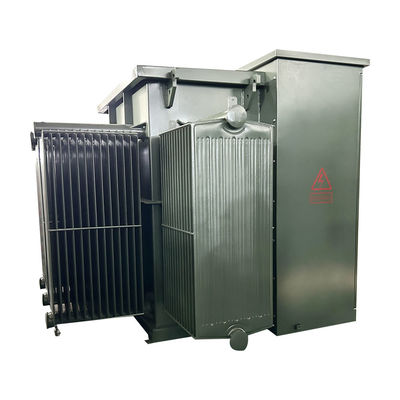

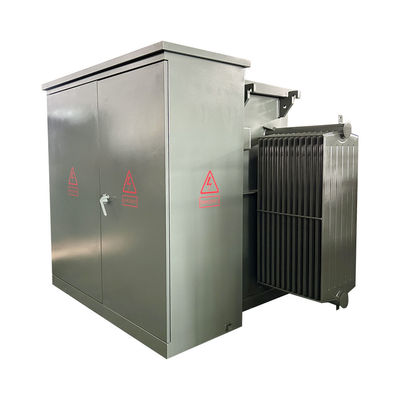

2500kva 3 Phase Pad Mounted Power Distribution Transformer 24.94KV ถึง 4160V แอนซีไอ
เครื่องแปลง 3 ขั้นตอนที่ติดกับพาดที่เราผลิต ได้รับการรับรอง UL โดยมีความจุตั้งแต่ 30 ถึง 5500kVA และความดันสูงถึง 34.5kVผลิตภัณฑ์ของเราถูกส่งออกไปยังอเมริกาเหนือ ฟิลิปปินส์ และสถานที่อื่น ๆ ในปริมาณมาก.
การรับรอง UL / cUL
ข้อมูลหลัก
| รายละเอียด | หน่วย | รายละเอียด |
| ประเภท | ~ | ติดตั้งพาด, การให้อาหารทางเส้นรัศมี |
| ความจุ | kVA | 2500 |
| เลขระยะ | ~ | 3 |
| ความดันประถม | V | 24940 |
| การสิ้นสุดหลัก | ~ | ผงกระดาษโปเซลิน |
| ความดันระดับรอง | V | 4160Y/2400 |
| การเชื่อมต่อระดับรอง | ~ | ด้านหน้า |
| ประเภทการดึง | ~ | การติดต่อนอกวงจร |
| ระยะการดึง | % | ± 2 * 2.5% |
| วิธีการเย็น | ~ | ONAN |
| อัตราความถี่ | Hz | 60 |
| กลุ่มเวกเตอร์ | ~ | Dyn1 |
| ประเภทการปิด | ~ | A ((105°C) |
| การเพิ่มอุณหภูมิ | K | 65 |
| การสูญเสียจากภาระ | W | 2700 |
| การสูญเสียในช่วงการบรรทุก (85°C) | W | 24200 |
| อุปสรรค | % | 5.75 |
| วัสดุการลวด | ~ | ทองแดง |
| วัสดุหลัก | ~ | เหล็กซิลิคอน |
| วัสดุเย็น | น้ํามันแร่ | |
| วัสดุบ้าน | ~ | เหล็กเคลือบ |
| สภาพการใช้งาน | ~ | ภายในหรือภายนอก |
| ระดับน้ําทะเล | M | ≤ 1000 |
| มาตรฐาน | ~ | ANSI |
ภาพวาดทางเทคนิค
ลักษณะ
1- เปลี่ยนหลัก
1) 5 ตําแหน่งการเปลี่ยนทับ
2) 4 ตําแหน่งสวิทช์หยุดความอ้วน สามารถใช้สติ๊กร้อนและทําให้มีความยืดหยุ่นในการซ่อมแซมและบํารุงรักษา
2. การเชื่อมต่อการปิด
1) สายไฟฟ้าหลักถูกเชื่อมต่อด้วยสายเชื่อมเล็บ
2) ถังบัดภายนอกที่มีการใส่หุ้มหุ้ม
3)บุซซิ่งบราคเกรดอินเทกรัล หรือไม่บราคเกรด
4) ปลายทางสอง ปากตักภายนอกด้วย NEMA 4-หลุม, 6-หลุม. 8-หลุม, 10-หลุมหรือ 12-หลุม
3อุปกรณ์ป้องกัน
1) ไฟท์บอยเน็ต ไฟท์จํากัดกระแสไฟฟ้าระยะบาง
2) อัตโนมัติการกระทําอุปกรณ์ลดความดัน

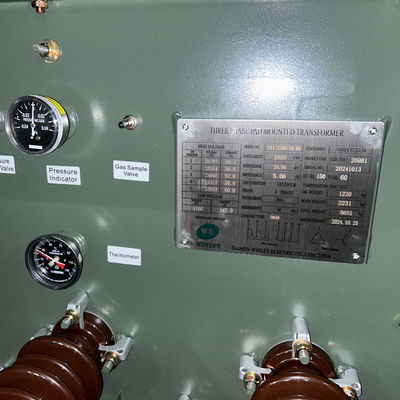

3) เครื่องวัดระดับน้ํามัน
4) เครื่องวัดอุณหภูมิน้ํามัน
5) เครื่องวัดความดัน
6) วาล์วระบายน้ําที่มีตัวอย่าง
7) ประเภทการกระจาย, ป้องกันโลหะ oxide, 3-36 kV
8)ประเภทการกระจายไฟ ระบบปิดฟ้าคะนองชนิดวาล์ว 3-27 kV
รายละเอียด
| รายละเอียดสินค้า | ||||||||
| พลังงานระดับ (KVA) |
โวลเตชั่นสูง (KV) |
โวลเตชั่นต่ํา (V) |
การสูญเสียที่ไม่มีภาระ (W) |
การสูญเสียภายในภาระ (W) |
ความสูง (mm) |
ความลึก (mm) |
ความกว้าง (mm) |
น้ําหนัก (kg) |
| 75 | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 กรดี้/7200 4160GrdY/2400 หรืออื่นๆ |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนผลิตภัณฑ์ตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันเข้าสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
|
