| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | S-2500/12.47 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $5000-$150000 |
| รายละเอียดการบรรจุ: | กล่องพลายเวย์ |
| เงื่อนไขการจ่ายเงิน: | T/T |

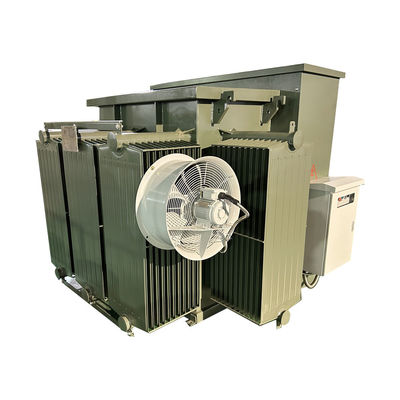

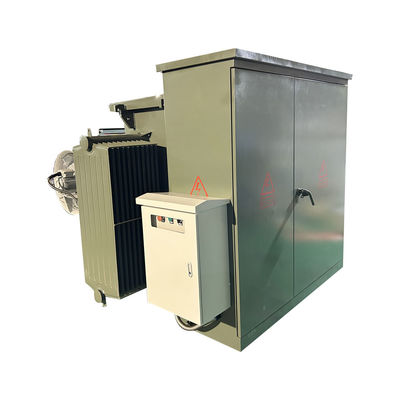

2500 Kva แทรนซฟอร์มติดแพดสามเฟส ขั้นต่ํา 12470v ถึง 480V UL Certification
สรุป
WINLEY นําเสนอสายที่สมบูรณ์แบบของไหล่ที่เต็มไปด้วยของเหลว ThreePhase Pad-Mounted แทรนฟอร์เมอร์การกระจายที่ตรงกับมาตรฐาน ANSI® / IEEE® ที่ใช้ได้
โทรทรานฟอเรอร์ที่ติดตั้งพาดสามเฟสดําน้ําสวิทช์และไฟฟิวส์ในด้านความดันสูงของทรานฟอเรอร์ โดยมีแกนและลวดของทรานฟอเรอร์อยู่ในถังน้ํามันเดียวกันมีข้อดีของโครงสร้างที่ก้าวหน้า, ผลงานที่น่าเชื่อถือ, ประหยัดพลังงานและลดการบริโภค, การใช้งานยืดหยุ่น, การปรับปรุงได้อย่างแข็งแรง, และข้อดีทางเศรษฐกิจ
ข้อมูลหลัก
| ประเภทของเครื่องแปลง | เครื่องปรับปรุงความร้อน |
| ขั้นตอน | ระยะ 3 |
| ความจุ @ 55° (w/o แฟน) | 2.5 MVA (2500 KVA) |
| ความจุ @ 65° (w/แฟน) | 3.125 MVA (3125 KVA) |
| กลุ่มเวกเตอร์ | DYN1 |
| โลเตจประถม | 12470V |
| ความดันระดับรอง | 480Y/277 |
| ความถี่ | 60 Hz |
| ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
| ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
| ประเภทความเย็น | KNAN/KNAF |
| อุปสรรค | 5.75% |
| มาตรฐานประสิทธิภาพ | DOE 2016 มาตรฐาน, CSA มาตรฐาน,มาตรฐาน ANSI/IEEE |
| การจัดอันดับ K-Factor (Harmonic Mitigation) | K-1 (มาตรฐาน) |
| วัสดุการลวด | ทองแดง |
| ราคาอุณหภูมิบริเวณ | 40°C |
| ระยะอุณหภูมิการทํางานภายในห้อง | -40°C ถึง +40°C (-50°F ถึง +104°F) |
| ระดับเสียง | 60 dBA |
| การจัดอันดับห้องพัก | NEMA 3R |
| ขนาด* | 75W x 75D x 73H |
| น้ําหนักรวม (น้ําเต็ม) * | 11529 ปอนด์ |
| ประสิทธิภาพ % | 99.40% |
| ไม่มีการสูญเสียภาระ (ในวัตต์) | +/- 2,690W |
| ความเสียของภาระเต็ม (ในวัตต์) 100% | +/- 15,480W |
ลักษณะ
ประกอบการเข้าของพวงมาลัย Pentahead
น้ํายากันไฟสูง
น้ํายาแยกที่ไม่ใช่ PCB
โครงสร้างที่ป้องกันการปลอมแปลง

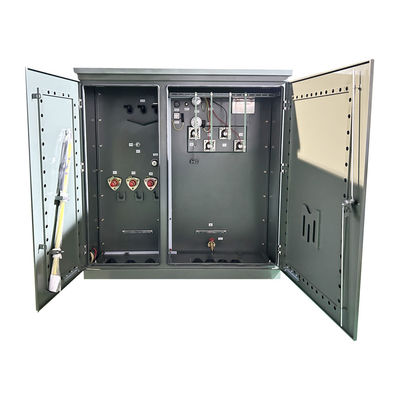

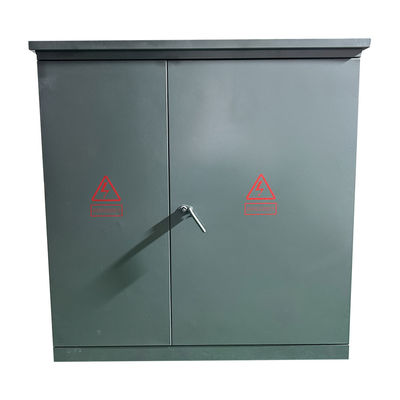

ประตูห้องหน้าที่ติดเชือก ปิดได้ด้วยพัดล็อค
ห้องไฟฟ้า NEMA 3R

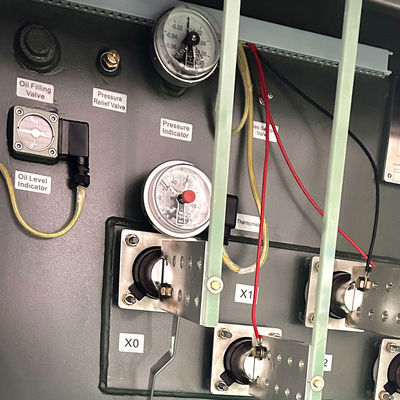

รวมกระดานร้อน, HV ประตู Mount
รายละเอียด
| เครื่องแปลงที่ติดตั้ง 3 ขั้นตอน | ||||
| พลังงานระดับ (KVA) | ความดันสูง (KV) | ความดันต่ํา (V) | การสูญเสีย (W) | |
| การสูญเสียที่ไม่มีภาระ (W) | การสูญเสียในขณะบรรทุก (W) | |||
| 75KVA | 24.94/14.4kV 12.47/7.2kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ หรืออื่นๆ |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
ภาพวาดทางเทคนิค
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนผลิตภัณฑ์ตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันเข้าสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
|
|
