| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | ซีเอสพี-10/5 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $1000-$10000 |
| รายละเอียดการบรรจุ: | กล่องพลายเวย์ |
| เงื่อนไขการจ่ายเงิน: | T/T |

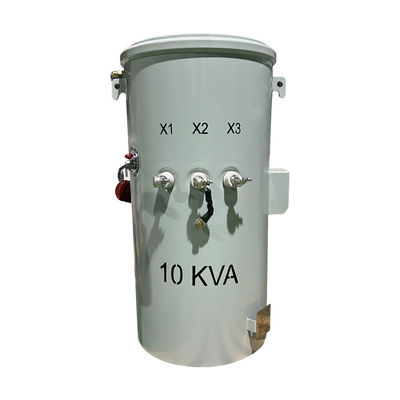

ประเภท CSP ประเภท Single Phase Pole Mounted Transformer Oil ลงน้ํามัน 4160V ถึง 120V มาตรฐาน IEEE ANSI
เครื่องแปลง csp เครื่องแปลง CSP สามารถกําหนดได้โดยทั่วไปว่าเป็นอุปกรณ์ป้องกันตัวเองโดยสมบูรณ์แบบ (Completely Self-Protected device)
ส่วนประกอบของเครื่องแปลง csp
1. ยกกระเป๋า
2. พื้นที่ติดตั้งตัวจับ

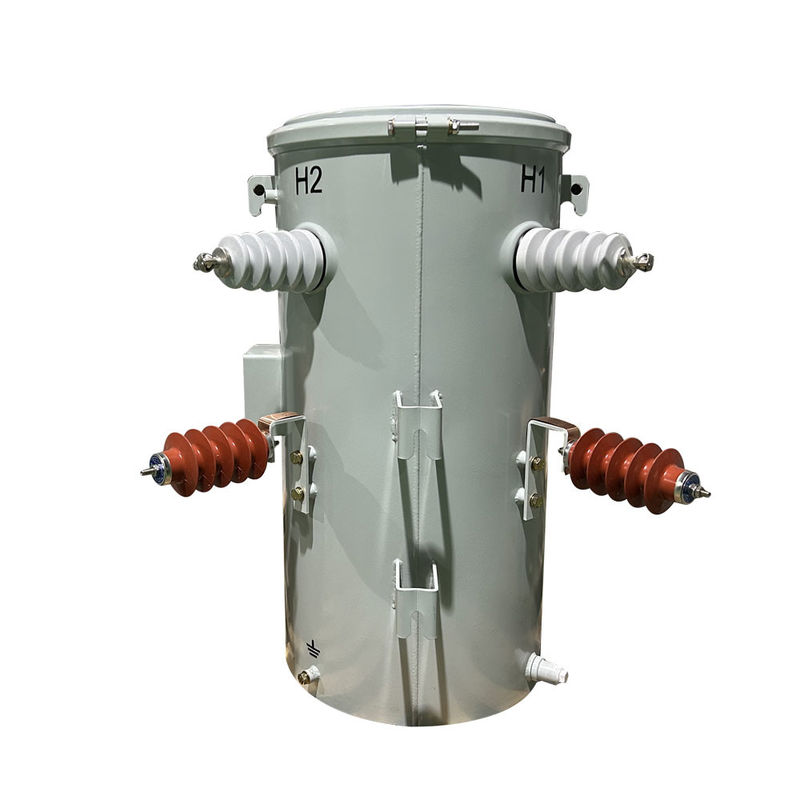

3.บัวโปรเซลีนความดันสูงที่ติดอยู่บนหน้าปก พร้อมปลายสายตา

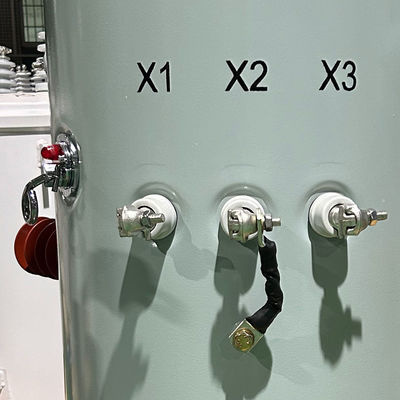

4. กระบี่ความดันต่ําที่มีปลายสายตา
5สายลดความแรงกดเฉลี่ย
6. แอนซี สนับสนุนล็อก (สแตนเลส) ด้วยเลเซอร์เขียนป้ายชื่อบนสแตนเลสล่าง
7. พอลิเอสเตอร์ปกแหน่ง
8. การออกอากาศเองและการปิดปิด
9. หน่วยรองรับการประกอบแกน / สายโค้ล
10สายไฟฟ้าความดันต่ํา
11. ปั๊มเติมน้ํามันด้วยสายรัดพื้น
12. ถังพื้นพื้น
13สายต่อการป้องกันหลัก (ติดตั้งในกระเป๋าไฟฟ้าแรงสูง)

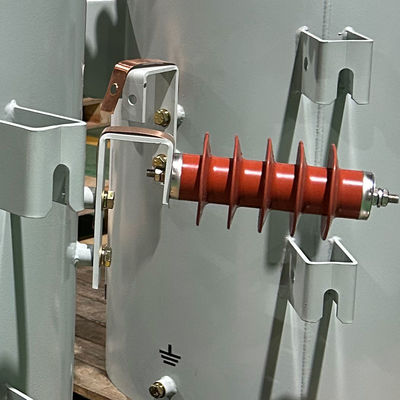

14. เครื่องหยุดแรงกระแทก
15. เครื่องตัดวงจรรอง
16. มือจับการทํางานของเครื่องตัดไฟรองที่มีการรีเซ็ตอัตราการอ้วนในกรณีฉุกเฉิน และไฟสัญญาณอ้วน
ข้อดีของเครื่องแปลง CSP
ข้อมูลหลัก
| ขั้นตอน | ระยะเดียว |
| ความจุ | 10 KVA |
| โลเตจประถม | 2400/4160GrdY Wye ที่ติดดิน (2 สาย) |
| ความดันระดับรอง | 120/240V (L-L-N) |
| ความถี่ | 60 Hz |
| ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
| แทปเชนเจอร์ | ± 2.5% |
| น้ํายาประปา | FR-3 น้ํามัน - น้ําเหลวที่ไม่ใช่ PCB |
| ประเภทความเย็น | KNAN |
| เครื่องหยุดแรงกระแทก | เครื่องปิดสายฟ้าคะนอง ปลายหลัก 5kV, 3kV MCOV |
| การป้องกันความแรงเกินระดับรอง (OCP) | เครื่องตัดวงจรแม่เหล็ก ป้องกันความร้อนและกระแสไฟ พร้อมไฟเตือนการอ้วน |
| ไม่มีการสูญเสียภาระ | 30W |
| การสูญเสียภาระเต็ม | 115W |
| ประสิทธิภาพ @ โหลด 100% | 990.05% |
| อุปทาน (ประมาณ) | 2.75% |
| วัสดุการลวด | ทองแดง |
การวาด
รายละเอียด
| พลังงาน (KVA) | ความดันสูง (V) | ความดันต่ํา (V) | การสูญเสีย ((W) | ขนาด ((mm) | น้ําหนัก | |||
| การสูญเสียที่ไม่มีภาระ | การสูญเสียภายในภาระ | W | D | H | ||||
| 5 | 34500/ 19920 13800/ 7957 13200/ 7620 12470/ 7200 หรืออื่นๆ | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
CSP vs เครื่องแปลงแบบปกติ
ขนาดและน้ําหนัก: เครื่องแปลง CSP ขนาดเล็กและเบากว่าเครื่องแปลงประจํา
ความหนาแน่นของพลังงาน: เครื่องแปลง CSP มีความหนาแน่นของพลังงานที่สูงกว่า เครื่องแปลงแบบปกติ ซึ่งหมายความว่ามันสามารถจัดการกับระดับพลังงานที่สูงขึ้นในรูปแบบที่เล็กกว่า
เวลาตอบสนอง: เครื่องแปลง CSP สามารถตอบสนองกับการเปลี่ยนแปลงของภาระได้เร็วกว่าเครื่องแปลงประเพณี ซึ่งทําให้มันเหมาะสําหรับการใช้ในแอพลิเคชั่นที่เกิดการเปลี่ยนแปลงของภาระอย่างรวดเร็วบ่อย
ความยืดหยุ่น: เครื่องแปลง CSP มีความยืดหยุ่นมากขึ้นในแง่ของช่วงความกระชับกําลังเข้าและออก ทําให้มันเหมาะสมสําหรับการใช้งานที่กว้างขวาง
ความน่าเชื่อถือ: เครื่องแปลง CSP เพิ่มความน่าเชื่อถือและลดความน่าจะเป็นของการล้มเหลวและเวลาหยุดทํางานเมื่อเทียบกับเครื่องแปลงประจํา

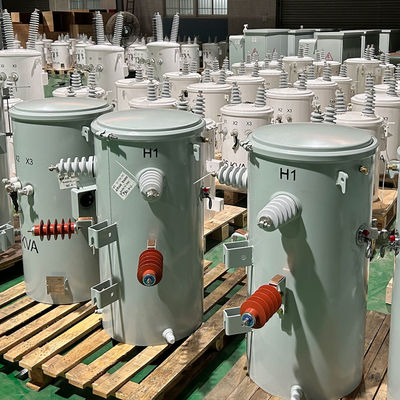

กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนผลิตภัณฑ์ตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันเข้าสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
|
