| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | เอส-2500/12 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $5000-$150000 |
| รายละเอียดการบรรจุ: | กล่องพลายเวย์ |
| เงื่อนไขการจ่ายเงิน: | T/T |

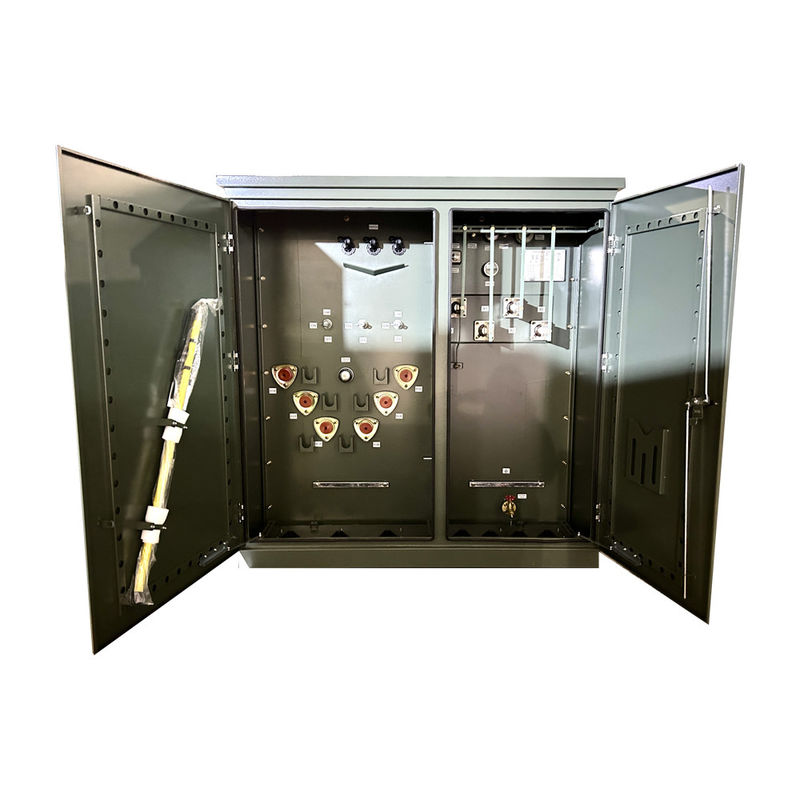

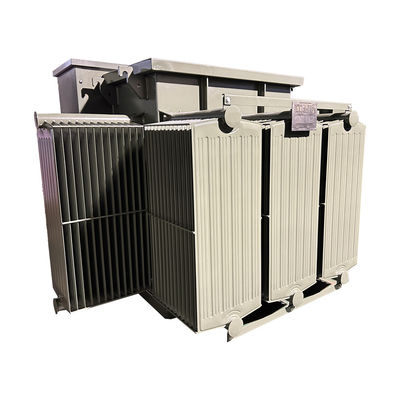

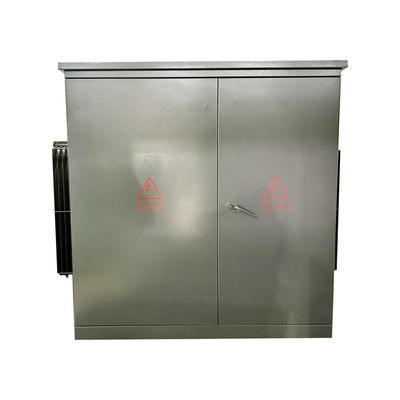

2500Kva 3 Phase Pad Mounted Transformer 12000V ถึง 120V ANSI มาตรฐาน IEEE UL รับรอง
เครื่องแปลงสามเฟสที่ติดกับแผ่น Winley ได้รับการรับรอง UL ด้วยกําลังตั้งแต่ 30 ถึง 5500 kVA และความดันสูงถึง 34.5 kV
เครื่องแปลงสามเฟสที่ติดตั้งบนพัด ไม่ใช่เพียงแค่การผสมผสานของเครื่องแปลงและ เครื่องเปลี่ยนความดันสูง/ต่ํามันรวมสวิตช์และฟิวส์ภาระภาระบนด้านความดันสูง ภายในถังน้ํามันเดียวกันกับแกนและกลมของแปลงอุปกรณ์ประเภทใหม่นี้มีหน้าที่เป็นสถานีย่อยครบวงจรสําหรับการกระจายไฟฟ้าความดันสูงและต่ํา
ข้อมูลหลัก
| ประเภทของเครื่องแปลง | เครื่องปรับปรุงความร้อน |
| ประเภทอาหารของแปลง | การให้อาหารในวงจร |
| ขั้นตอน | ระยะ 3 |
| ความจุ | 2.5 MVA (2500 KVA) |
| กลุ่มเวกเตอร์ | DYN1 |
| โลเตจประถม | 12000V |
| ความดันระดับรอง | 480Y/277 |
| ความถี่ | 60 Hz |
| ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
| ประเภทความเย็น | KNAN; ปรับความเย็นด้วยตัวเอง |
| อุปทาน (ปกติ) | 5.75% |
| มาตรฐานประสิทธิภาพ | ตอบสนองมาตรฐาน DOE 2016 ตอบสนองมาตรฐาน ANSI/IEEE |
| การจัดอันดับ K-Factor (Harmonic Mitigation) | K-0 (มาตรฐาน) |
| วัสดุการลวด | ทองแดง |
| ราคาอุณหภูมิบริเวณ | 40°C |
| ขนาด | 71''-W x 86''-D x 72''-H |
| น้ําหนัก | 12300 ปอนด์ |
| การจัดอันดับ | |
| ประสิทธิภาพ % | 99.40% |
| ไม่มีการสูญเสียภาระ (ในวัตต์) | +/- 2,050W |
| ความเสียของภาระเต็ม (ในวัตต์) 100% | +/- 14,300W |
โครงสร้าง
ภาพวาดทางเทคนิค
การออกแบบที่คอมแพ็ค: เครื่องแปลงนี้มีโครงสร้างที่คอมแพคต์ มีขนาดเพียงสามส่วนของเครื่องแปลงกล่องแบบยุโรปที่เทียบได้
ความปลอดภัย: เปลือกที่ปิดได้อย่างเต็มที่ มีพื้นดิน และไม่นําไฟฟ้าไปใช้ ทําให้ไม่จําเป็นต้องมีอุปสรรคเพิ่มเติม และเพิ่มความปลอดภัยของบุคคล
สายไฟยืดหยุ่น: การเชื่อมต่อไฟฟ้าสามารถรองรับทั้งระบบพลังงานในเครือข่ายวงแหวนและการเชื่อมต่อปลายในเครือข่ายกระจาย
องค์ประกอบระดับสูง: มีอุปกรณ์ความแรงสูงและความดันต่ําที่ทันสมัย รวมถึงสวิทช์ความหน่วงที่จมน้ํามัน, เฟกส์พล็อกอินความรู้สึกคู่, พล็อกเคเบิลเอลโก้ที่ใช้กับความหน่วงและเครื่องปิดฟ้าผ่าซิลิคอนซินคอ๊อกไซด์ ที่แยกกันเต็ม.
ผลงานที่มีคุณภาพสูง: เครื่องแปลงใช้ระบบไฟฟ้าแบบ D และแกนเหล็กสามเฟส 5 ต้น เพื่อให้ความตึงสูงมั่นคง ความเคลื่อนไหวของจุดเฉลี่ยต่ําสุด การผลิตความร้อนที่ต่ํา และความดังที่ต่ําและการป้องกันสายฟ้าอย่างมีประสิทธิภาพ.
ความสามารถในการอุดหนุน: สามารถทํางานได้ 2 ชั่วโมงที่ 2 นิ้ว และ 7 ชั่วโมงที่ 1.6 นิ้ว โดยไม่ส่งผลกระทบต่ออายุการใช้งาน
รายละเอียด
| พลังงานระดับ (KVA) |
โวลเตชั่นสูง (KV) |
โวลเตชั่นต่ํา (V) |
การสูญเสียที่ไม่มีภาระ (W) |
การสูญเสียภายในภาระ (W) |
ความสูง (mm) |
ความลึก (mm) |
ความกว้าง (mm) |
น้ําหนัก (kg) |
น้ําหนัก (ปอนด์) |
| 75KVA | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 กรดี้/7200 4160GrdY/2400 หรืออื่นๆ |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนผลิตภัณฑ์ตามการวาดภาพหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันเข้าสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ตรวจสอบ QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
|
