| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | ดี-50/12.47 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $1000-$10000 |
| รายละเอียดการบรรจุ: | กล่องพลายเวย์ |
| เงื่อนไขการจ่ายเงิน: | T/T |

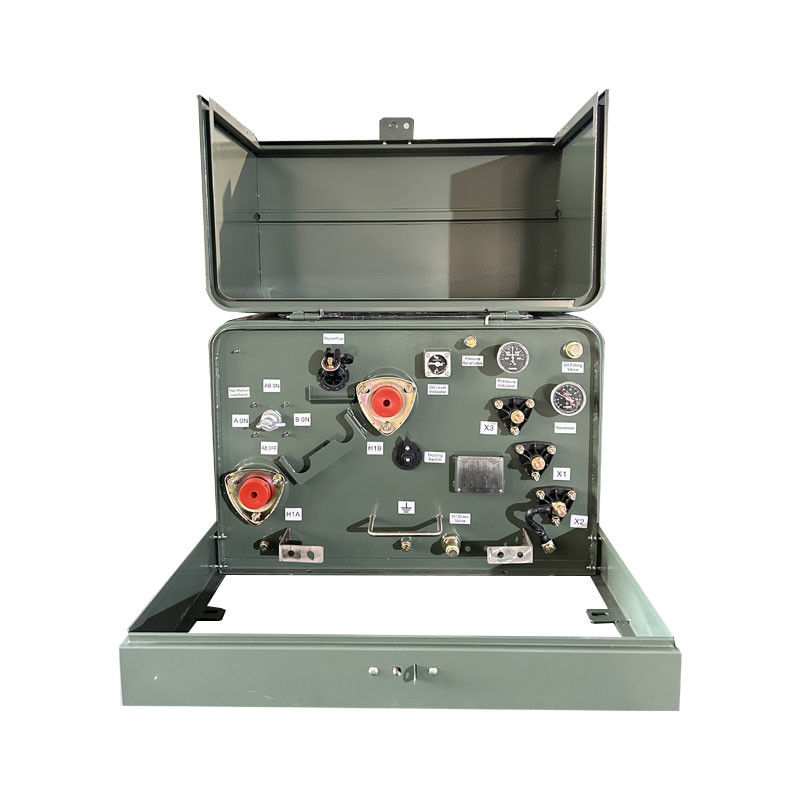

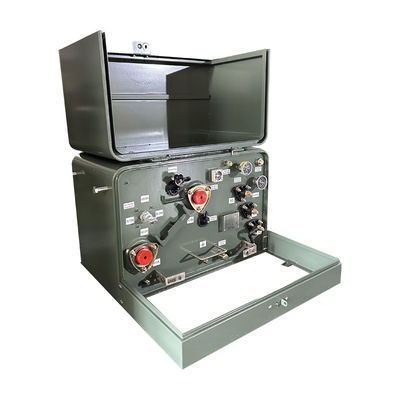

50Kva Single Phase Pad Mounted Transformer 12.47KV ตอบสนองมาตรฐาน DOE 2016 ANSI/IEEE
เครื่องแปลงแบบปันตัวกระยะเดียวที่ WINLEY ผลิต ตอบสนองอย่างเต็มที่ หรือแม้แต่เกินมาตรฐาน ANSI/IEEE, DOE, CSA และมาตรฐานอื่น ๆ , ส่งมากกว่า 600 ชิ้นต่อเดือน และสามารถส่งไวภายใน 7-35 วัน
สินค้าโครงสร้าง
ข้อมูลหลัก
| ประเภทของเครื่องแปลง | พาดติดตั้ง |
| ประเภทอาหารของแปลง | การให้อาหารในวงจร |
| ขั้นตอน | ระยะเดียว |
| ความจุ | 50 |
| กลุ่มเวกเตอร์ | II6 |
| โลเตจประถม | 12470GrdY/7200 |
| ความดันระดับรอง | 240/120V (LNL) |
| ความถี่ | 60 Hz |
| ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
| ประเภทความเย็น | KNAN; ปรับความเย็นด้วยตัวเอง |
| มาตรฐานประสิทธิภาพ | ตอบสนองมาตรฐาน DOE 2016 ตอบสนองมาตรฐาน ANSI/IEEE |
| วัสดุการลวด | อลูมิเนียม |
| ราคาอุณหภูมิบริเวณ | 40°C |
| ระดับเสียง | 48 dBA |
| ขนาด* | 32''-W x 31''-D x 23''-H |
| น้ําหนัก* | 790 ปอนด์ |
ลักษณะ
เครื่องแปลง 50 kVA เหล่านี้ถูกออกแบบและผลิตอย่างละเอียดตาม IEEE Std C5712.38. พวกเขาใช้งานเป็นเครื่องแปลงกระจายไฟฟ้าระดับความดันกลางภายในระบบกระจายไฟฟ้าใต้ดิน. ความดันหลักมีขนาด 12470GRDY/7200V, และความดันรอง 240/120Vการทํางานที่ความถี่ 60Hzโทรทรานฟอร์เมอร์เหล่านี้มีประสิทธิภาพสูงสุดถึง 99.11% และมีค่าอุปสรรคประมาณ 2%และค่าการสูญเสียที่ไม่มีภาระไม่เกิน 125Wเพื่อให้แน่ใจว่าการบูรณาการในสภาพแวดล้อมที่แตกต่างกันได้อย่างต่อเนื่อง โทรทรานฟอร์มถูกทําด้วยสี Munsell Green ทําให้มันสามารถผสมผสานกันได้อย่างสม่ําเสมอกับสภาพแวดล้อมรอบตัวโรงแรมบ้านเดี่ยว และบ้านพัก

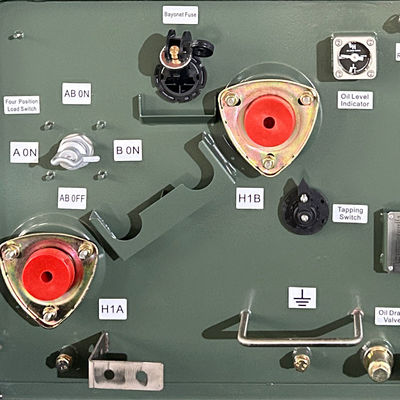

ด้านความดันสูง เครื่องแปลง 50 kVA ที่ติดกับพัดพัดมีเครื่องปรับระบายไฟฟ้า HV 15 kV 200A สองหลุมความ ปลอดภัย เป็น สิ่ง สําคัญ ที่ สุด, ซึ่งเป็นเหตุผลที่ทําให้ระบบป้องกันไฟฟิวส์คู่ (double fuse protection system) ที่ประกอบด้วยไฟฟิวส์บายโเนตและ ELSP ได้ถูกนํามาใช้ลดความเสี่ยงของการเสียหายจากการตัดสั้นและความผิดพลาดอื่น ๆเฟยส์บายโเนต ที่รู้จักกับการออกแบบแบบพล็อกอิน ทําให้การบํารุงรักษาง่ายเพื่อป้องกันน้ํามันประกอบจากการหล่นลงพื้นที่อื่น ๆ ของเครื่องแปลงระหว่างการบํารุงรักษาหรือในกรณีที่ไฟฟิวส์เสีย, ตู้ระบายน้ําถูกวางไว้อย่างรอบคอบ ภายใต้สถานที่ติดตั้งไฟฟิวส์
ภาพวาดสินค้า
รายละเอียด
| Sหมุนแปลงที่ติดตั้งในระยะอิงเกิ้ล | ||||||||
| การจัดอันดับ | ความดันสูง ((kV) | ไม่มีการสูญเสียภาระ | ในภาระ การสูญเสีย | ความสูง | ความลึก | ความกว้าง | น้ํามัน น้ําหนัก ((kg) | น้ําหนักรวม ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/76 12.47/72 หรืออื่นๆ |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
การจัดอันดับ
สอดคล้องกับ ANSI / IEEE #C5712.00
สอดคล้องกับ ANSI / IEEE #C5712.25
สอดคล้องกับ ANSI / IEEE C57 1228
สอดคล้องกับ ANSI / IEEE C57 1238
สอดคล้องกับ ANSI / IEEE C5712.70
สอดคล้องกับ ASTM D3487
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
|
