| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | ดี-50/12.47 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $1000-$10000 |
| รายละเอียดการบรรจุ: | กล่องพลายเวย์ |
| เงื่อนไขการจ่ายเงิน: | T/T |

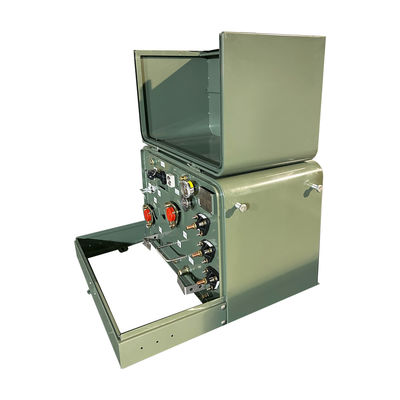

ANSI IEEE มาตรฐาน 50kva 12.47kv ทองแดงลวด โปรแกรมติดตั้งพัดระยะเดียวสําหรับอาศัย
WINLEY โทรทรานฟอร์เมอร์กระจายของระยะเดียวที่ติดอยู่บนแผ่นถูกออกแบบตาม ANSI, IEEE,มาตรฐาน NEMA และกระทรวงพลังงาน และถูกสร้างขึ้นเพื่ออนุญาตให้การทํางานที่ปลอดภัยและน่าเชื่อถือได้ในเครือข่ายการกระจายไฟฟ้าใต้ดินเครื่องแปลงของเราถูกออกแบบมาเพื่อติดตั้งในระบบการกระจายอาหารแบบรัเดียลหรือลุป และสามารถตั้งค่าได้เพื่อตอบสนองความต้องการในการสลับและการป้องกันที่กําหนดไว้
ข้อมูลหลัก
| ประเภทของเครื่องแปลง | พาดติดตั้ง |
| ประเภทอาหารของแปลง | การให้อาหารในวงจร |
| ขั้นตอน | ระยะเดียว |
| ความจุ | 50 |
| กลุ่มเวกเตอร์ | II6 |
| โลเตจประถม | 12470GrdY/7200 |
| ความดันระดับรอง | 240/120V (LNL) |
| ความถี่ | 60 Hz |
| ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
| ประเภทความเย็น | ONAN; ปรับความเย็นด้วยตัวเอง |
| มาตรฐานประสิทธิภาพ | ตอบสนองมาตรฐาน DOE 2016 ตอบสนองมาตรฐาน ANSI/IEEE |
| วัสดุการลวด | ทองแดง |
| ราคาอุณหภูมิบริเวณ | 40°C |
| ระดับเสียง | 48 dBA |
| ขนาด* | 37.4''-W x 40.7''-D x 25.2''-H |
| น้ําหนัก* | กิโลกรัม 1300 |
คุณลักษณะการทํางาน
1) เครื่องแปลงที่ติดตั้งแผ่นระยะเดียว ตั้งอยู่ในตู้ที่มีประตูและล็อค โดยปกติจะตั้งอยู่ภายนอก
2) เครื่องแปลงเหล่านี้มีขนาดจาก 15-250 kVA
3) เครื่องแปลงกระจายไฟฟ้าทั้งหมดนี้ มีระบบกันน้ํามัน มีระบบเย็นด้วยน้ํามัน
4) เครื่องแปลงนี้มีสองรูปแบบพื้นฐาน คือ เครื่องรังสีและ เครื่องรังสีลุป ซึ่งถูกเลือกขึ้นอยู่กับประเภทวงจรที่เครื่องแปลงจะติดตั้ง

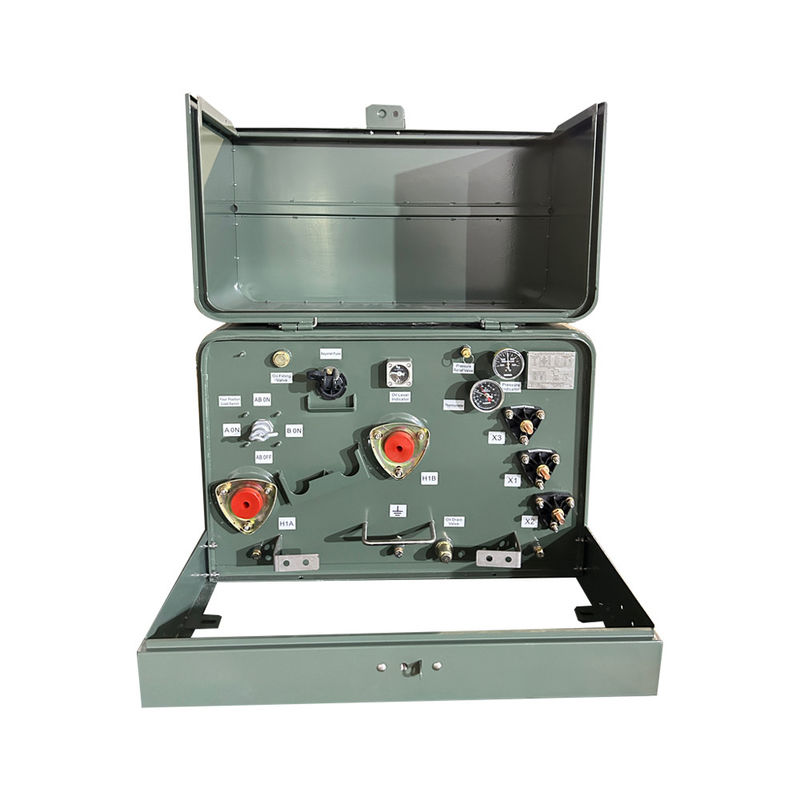

5) แทรนฟอรเซอร์ ANSI ที่ติดตั้งพัดพาดแบบ 1 ขั้นตอน มีตู้ clamshell สําหรับการเปิดง่ายและการเข้าถึงการเชื่อมต่อได้อย่างไม่รบกวน
ภาพวาดสินค้า
รายละเอียด
| Sหมุนแปลงที่ติดตั้งในระยะอิงเกิ้ล | ||||||||
| การจัดอันดับ | ความดันสูง ((kV) | ไม่มีการสูญเสียภาระ | ในภาระ การสูญเสีย | ความสูง | ความลึก | ความกว้าง | น้ํามัน น้ําหนัก ((kg) | น้ําหนักรวม ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/76 12.47/72 หรืออื่นๆ |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
คุณสมบัติมาตรฐาน
− ระบบคุณภาพที่ได้รับการรับรอง ISO 9001
− ตอบสนองหรือเกินมาตรฐาน ANSI/IEEE และ NEMA
- ความต้องการความสมบูรณ์แบบของห้อง
− อัตโนมัติอุปกรณ์ลดความดัน
− เติมและระบายของเหลว
− ป้ายชื่อลายเลเซอร์
− กระเป๋าล็อคลื่นเพื่อการจัดอันดับง่าย
− การตั้งชื่อของกระเป๋าสะพาย
− กลุมปั่นปิดถัง
- สายสลัดจากวัสดุที่ไม่เกรี้ยว
− ถังมงกุฎ
− รางที่ถอดได้
− การยกของเหล็กไร้ขัด
- ประตูที่ติดหมวกด้วยสแตนเลส ที่ติดหมวกและกระบอก
−เข็มขัดพื้นที่จาก X2 ไปยังพื้นถัง
− หัวหิน HV สําหรับสายเชื่อมอ่อนหน้าที่ตาย
อุปกรณ์เสริม
− ความกระชับกําลังหลายชนิด
− เปลี่ยนสวิตช์ความดันหลายแบบที่ใช้ได้จากภายนอก หรือ เปลี่ยนสวิตช์ปุ่มเพื่อการใช้งานที่ปลอดภัย
− ถังเหล็กไร้ขัดเหล็ก, ด้านล่างถัง, ราง, ประตูและ/หรือเครื่องจักร
− ทางเข้าบริการในขอบ
− มีพายและปลายที่แตกต่างกันสําหรับ bushings
- มีการตั้งชื่ออื่นๆ เช่น kVA ความดัน จํานวนไฟฟิวส์
− การใส่กระเป๋ากระเป๋าแรงสูง
− เครื่องเชื่อมต่อพื้นดิน
- กระปุกแรงดันสูงชิ้นเดียว
− สวิตช์ล็อดเบรก
− วาล์วระบายน้ํา/ตัวอย่าง
− เครื่องวัดความดัน
− เครื่องวัดระดับของของเหลว
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
|
