| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | D-167/5 |
| ขั้นต่ำ: | 1unit |
| ราคา: | $1000-$10000 |
| รายละเอียดการบรรจุ: | Plywood case |
| เงื่อนไขการจ่ายเงิน: | T/T |

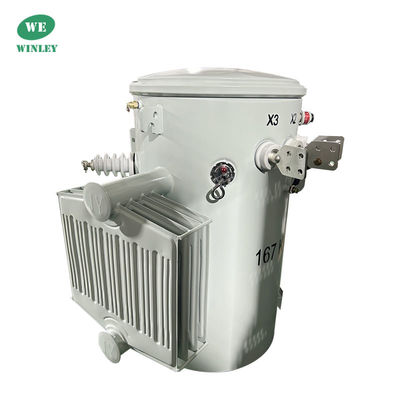

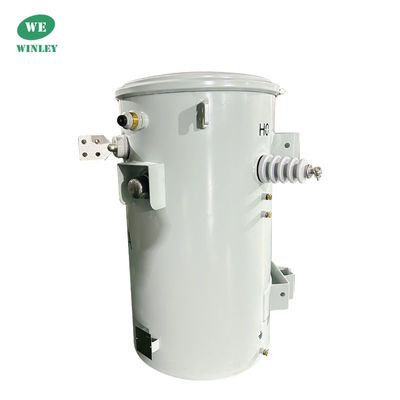

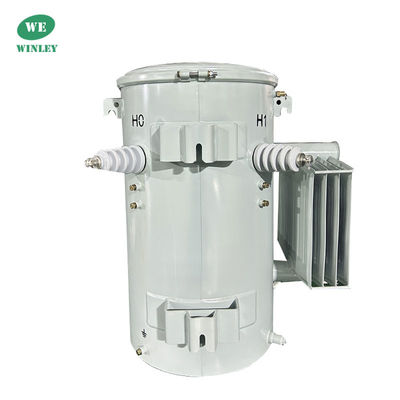

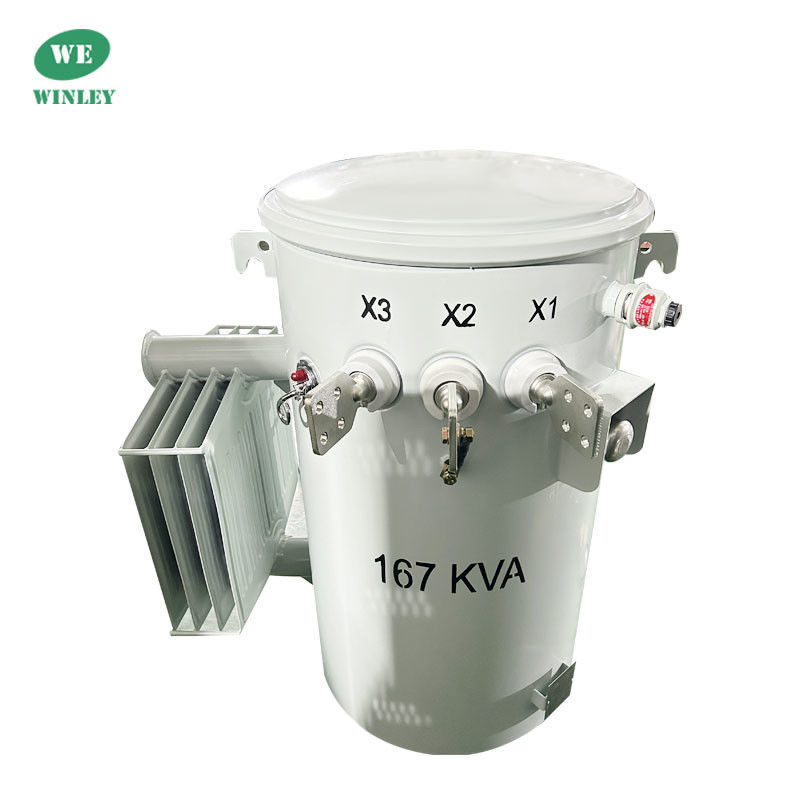

CSP ประเภท 167Kva ตราปรับการกระจายกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส
ซิลินเดอร์ที่มีระยะเดียวมักจะติดตั้งโดยตรงบนเสาไม้หรือคอนกรีตสําหรับการใช้งานหลายฉาก เช่นภาระการกระจายอากาศที่อยู่อาศัยและภาระการค้าเบาและมักจะแบ่งออกเป็นประเภทปกติและ CSP
เครื่องแปลงติดขั้วของ WINLEY ถูกออกแบบและทดสอบตามมาตรฐานรวม ANSI / CSA, IEEE c.57, และ IEC60076 ตามที่เหมาะสม
เครื่องแปลงที่ติดกับเสาข้อมูลหลัก
| ประเภทของเครื่องแปลง | เครื่องแปลงกระจายอากาศ CSP |
| ขั้นตอน | ระยะเดียว |
| ความจุ | 167 KVA |
| โลเตจประถม | 4160GrdY/2400 |
| ความดันระดับรอง | 240/480V (L-N-L) |
| ความถี่ | 100 Hz |
| ความ อุณหภูมิ เพิ่ม ขึ้น | 65°C |
| ระดับความละเอียด | ประเภท E ความละเอียด - 120°C, 248°F |
| พลังการอากาศ (แฟน) | ไม่มี |
| ประเภทความเย็น | KNAN; ปรับความเย็นด้วยตัวเอง |
| มาตรฐานประสิทธิภาพ | ตอบสนองมาตรฐาน DOE 2016 ตอบสนองมาตรฐาน ANSI/IEEE |
| การจัดอันดับ K-Factor (Harmonic Mitigation) | K-1 (มาตรฐาน) |
| น้ํายาประปา | FR-3 น้ํามัน |
| วัสดุการลวด | ทองแดง |
| ราคาอุณหภูมิบริเวณ | 40°C |
| ขนาด* | 38.8''-W x 31.2''-D x 46.3''-H |
| น้ําหนักรวม (น้ําเต็ม) * | 1563 ปอนด์ |
เครื่องแปลง CSP และ เครื่องแปลงปกติแตกต่างกันในหลายวิธีสําคัญ
1. ประสิทธิภาพ
เครื่องแปลง CSP สามารถบรรลุประสิทธิภาพสูงถึง 99% ในขณะที่เครื่องแปลงประเพณีมักจะบรรลุประมาณ 95% ประสิทธิภาพสูงกว่านี้แปลว่าการสูญเสียพลังงานที่ลดลง
2ขนาดและน้ําหนัก
เครื่องแปลง CSP ขนาดเล็กและเบากว่า เครื่องแปลงประเพณีอย่างมาก ทําให้การติดตั้งและบูรณาการในสภาพแวดล้อมต่างๆ ง่ายขึ้น
3. ความหนาแน่นของพลังงาน
เครื่องแปลง CSP แสดงความหนาแน่นของพลังงานที่สูงขึ้น ทําให้พวกเขาสามารถจัดการกับระดับพลังงานที่สูงขึ้นภายในปัจจัยรูปแบบที่คอมแพคต์มากขึ้น คุณสมบัตินี้เป็นประโยชน์สําหรับการใช้งานที่จํากัดพื้นที่.
4เวลาตอบสนอง
เครื่องแปลง CSP ตอบสนองกับการเปลี่ยนแปลงภาระอย่างรวดเร็วมาก เมื่อเทียบกับ เครื่องแปลงแบบปกติ การตอบสนองอย่างรวดเร็วนี้ทําให้มันเหมาะสมสําหรับการใช้งานที่มีภาระที่เปลี่ยนแปลง
5ความยืดหยุ่น
เครื่องแปลง CSP ให้ความยืดหยุ่นที่เพิ่มขึ้นในช่วงความกระชับกําลังเข้าและออก ทําให้สามารถใช้งานได้ในระบบไฟฟ้าที่แตกต่างกันได้อย่างกว้างขวาง
6ความน่าเชื่อถือ
เครื่องแปลง CSP ปรับปรุงความน่าเชื่อถือและลดความเป็นไปได้ของการล้มเหลวและเวลาหยุดทํางานเมื่อเทียบกับรุ่นปกติ ซึ่งนําไปสู่ผลประกอบการที่ต่อเนื่องมากขึ้นและการบํารุงรักษาที่น้อยลง
7ค่าใช้จ่าย
เครื่องแปลง CSP สามารถมีประหยัดมากขึ้นในระยะยาว เนื่องจากประสิทธิภาพและความต้องการในการบํารุงรักษาที่ลดลง แม้ว่ามีต้นทุนสูงขึ้น
สรุป
สรุปแล้ว เครื่องแปลง CSP มีข้อดีหลายอย่างเหนือจาก เครื่องแปลงแบบปกติ ได้แก่ ประสิทธิภาพสูงขึ้น ขนาดและน้ําหนักลดลง ความหนาแน่นของพลังงานสูงขึ้น เวลาตอบสนองเร็วขึ้นความยืดหยุ่นเพิ่มขึ้นข้อดีเหล่านี้ทําให้เครื่องแปลง CSP เป็นตัวเลือกที่มีคุณค่าในการใช้งานไฟฟ้าที่ทันสมัย
ลักษณะมาตรฐาน
เครื่องแปลงประเภทนี้เป็นแบบ CSP ซึ่งสามารถป้องกันตัวเองจากฟ้าคะนองและฟ้าคะนองวงจรสั้นและปกป้องสายการเดินทางและการกระจายจากความล้มเหลวในปัจจุบันเพราะการทํางานผิดปกติของตัวเอง.
ยกเว้นบางความคล้ายคลึง เช่น ถังกระบอก, โฮก, ล็อกยก, อุปกรณ์การติดดิน, ใบชื่อ, หลักและการล่อกับชนิดที่ปกติเครื่องแปลงชนิดนี้มีลักษณะและอุปกรณ์ดังต่อไปนี้:
1) หนึ่งหรือสองกระบวนการแรงดันสูง bushings อยู่บนฝาปิดด้วยไฟฟิวส์
2) ติดตั้งตัวจับหนึ่งหรือสองตัวบนผนังของถัง ที่ปลายบนอยู่ใกล้กับกระเป๋าไฟแรงสูง และเชื่อมต่อกับกระเป๋าไฟด้วยสายทองแดงหนึ่งสวิทช์ตัดรองที่อยู่เหนือการล่อภายในถังและนี่คือการควบคุม การรีเซ็ทอัพโหลด และไฟสัญญาณ
3) กระบี่ความดันต่ําได้รับการศึกษาจากผนังของถัง, อุปกรณ์การติดดินถูกติดตั้งที่ตําแหน่ง X2.
ช่องพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัด พัดพัดพัดพัดพัดพัดพัดพัดพัดพัด
4) อุปกรณ์ทั้งหมดถูกสร้างขึ้นตาม IEC60076 ANSI/IEEEC5712.20, CSA C2.1-06, CSA C2.2-06 ฯลฯ
[โครงสร้างประเภท CSP]
[โครงสร้างประเภทปกติ]
การวาดภาพของเครื่องแปลงที่ติดกับเสา
การจัดอันดับ
เครื่องแปลงที่ติดกับเสารายละเอียด
| 10kva-500kva เครื่องแปลงน้ํามันแบบจมน้ํามันแบบ 1 ขั้น | ||||||
| อัตราการจําหน่าย (kVA) | สูง | ความดันต่ํา ((v) | สัญลักษณ์การเชื่อมต่อ | มาตรฐาน | อุปทานวงจรสั้น ((%) | ประสิทธิภาพ |
| ความดัน ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
กระบวนการผลิต
FAQ
1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.
2. Q: เวลานําคืออะไร?
A: เวลาการผลิตจํานวนมาก 15-25 วัน
3. Q: การรับประกันนานแค่ไหน?
A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ
4. Q: OEM / ODM มีหรือไม่?
ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า
บริการที่กําหนดเอง
a. สีที่กําหนดเองและฟังก์ชันพิเศษ
b กล่องที่กําหนดเอง
c. พิมพ์โลโก้ของลูกค้า
d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต
5Q: วิธีการควบคุมคุณภาพสินค้า?
A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
|
