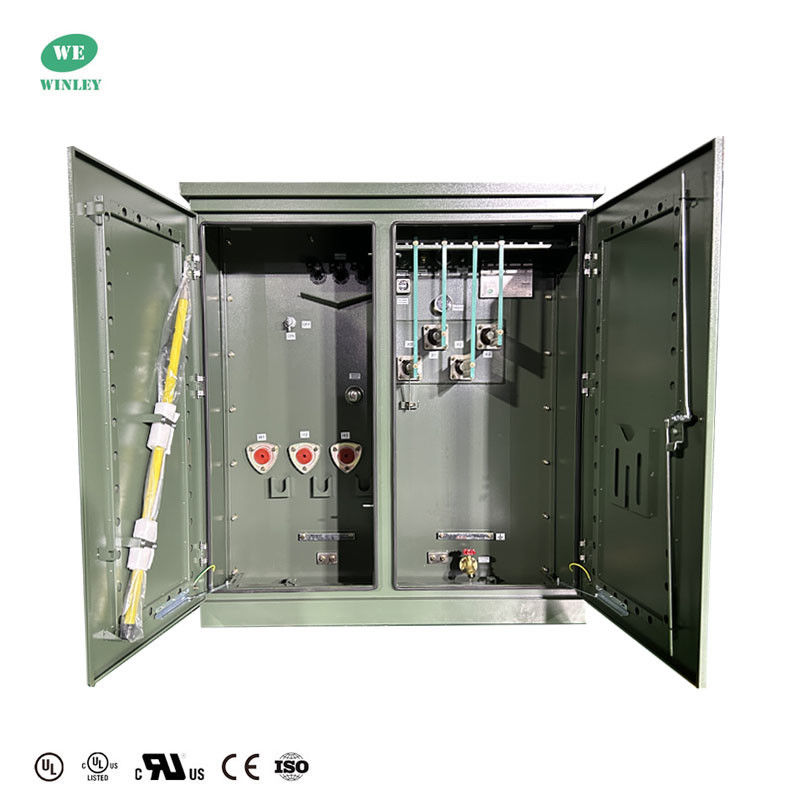

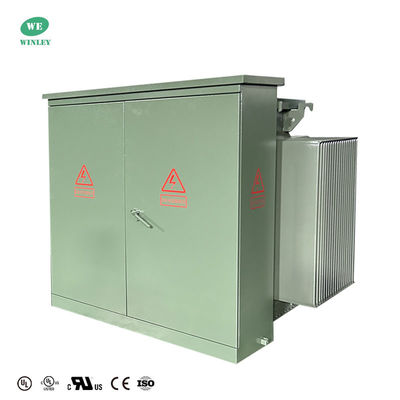

1300Kva Pad Mounted Three Phase Oil Immersion Distribution Transformer 13.8KV ถึง 480V พร้อมการรับรอง UL

ชื่อแบรนด์:	WINLEY
เลขรุ่น:	ZGS-1000/13.8
ขั้นต่ำ:	1unit
ราคา:	$5000-$150000
รายละเอียดการบรรจุ:	Plywood case
เงื่อนไขการจ่ายเงิน:	T/T

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

Place of Origin:

CHINA

ได้รับการรับรอง:

UL/cUL,CE,ISO

Phase:

Three Phase

Capacity:

1300KVA

Primary Voltage:

13800

secondary Voltage:

480Y/277V

Feed Type:

Radial feed

Material:

Aluminum

Vector group:

UL/cUL Certification:

UL-US-2431836-0, UL-CA-2423202-0

Supply Ability:

1000set/month

เน้น:

เครื่องแปลง 480V

เครื่องแปลง 1300Kva

13.8kv แทรนซอฟเตอร์ติดปลาด

คําอธิบายสินค้า

เครื่องแปลงกระจายน้ํามัน 3 ขั้นตอน 1000Kva แปด 13.8KV ถึง 480V พร้อมรับรอง UL

ทําไมต้องเลือกเรา

WINLEY ผลิตเครื่องแปลงติดพัด 3 ขั้นตอน จํานวนมาก มีกําลัง 45kva-5500KVA และความดันสูงถึง 34.5KV ผลิตภัณฑ์ตอบสนอง หรือเกินมาตรฐานของ DOE 2016IEEE/ANSI, CSA, IEC, NEMA เป็นต้น
เครื่องแปลง 3 ขั้นตอนที่ติดกับพัดผลิตโดย WINLEY ได้รับการรับรอง UL/cUL (หมายเลขการรับรอง UL-US-2431836-0, UL-CA-2423202-0)และสามารถสมัคร UL (อนุญาตคู่หู) ตามความต้องการของลูกค้า.
ผลิตภัณฑ์ของเราถูกส่งออกไปยังอเมริกาเหนือ อเมริกาใต้ ฟิลิปปินส์ และสถานที่อื่น ๆ ในปริมาณมากบริการหลังการขายที่เชี่ยวชาญและน่าเชื่อถือและสามารถส่งสินค้าได้อย่างรวดเร็ว ภายใน 7-35 วัน

1300Kva Pad Mounted Three Phase Oil Immersion Distribution Transformer 13.8KV ถึง 480V พร้อมการรับรอง UL 0

1300Kva Pad Mounted Three Phase Oil Immersion Distribution Transformer 13.8KV ถึง 480V พร้อมการรับรอง UL 1

1300Kva Pad Mounted Three Phase Oil Immersion Distribution Transformer 13.8KV ถึง 480V พร้อมการรับรอง UL 2

1300Kva Pad Mounted Three Phase Oil Immersion Distribution Transformer 13.8KV ถึง 480V พร้อมการรับรอง UL 3

1300Kva Pad Mounted Three Phase Oil Immersion Distribution Transformer 13.8KV ถึง 480V พร้อมการรับรอง UL 4

ความสามารถในการออกแบบ

ความจุ:75 kVA ₹5000 kVA
โลเตจประถม: 34.5KV24.94KV13.8KV13.2KV12.47KV4.16KV หรืออื่นๆ
ความดันระดับรอง:690Y/400,480Y/277, 208Y/120,240Y/120 หรืออื่นๆ
ประเภทอาหาร: การให้อาหารลุป การให้อาหารรังสี
มาตรฐาน: IEEE/ANSI ((C57)12.34 ), CSA ((C227.4 和 C227.5), IEC, DOE, NEMA

1300Kva Pad Mounted Three Phase Oil Immersion Distribution Transformer 13.8KV ถึง 480V พร้อมการรับรอง UL 5

ข้อมูลหลัก

ไม่ ไม่	รายละเอียด	หน่วย	รายละเอียด
1	ประเภท	~	ติดตั้งพาด, การให้อาหารทางเส้นรัศมี
2	ความจุ	kVA	1000
3	เลขระยะ	~	3
4	ความดันประถม	V	13800
5	การสิ้นสุดหลัก	~	ประเภท 15kV, BIL95kV, 200A ดี&ใส่
6	ความดันระดับรอง	V	480Y/277
7	การเชื่อมต่อระดับรอง	~	สปาย 6 หลุม
7	ประเภทการดึง	~	การติดต่อนอกวงจร
8	ระยะการดึง	%	± 2 * 2.5%
9	วิธีการเย็น	~	ONAN
10	อัตราความถี่	Hz	60
11	กลุ่มเวกเตอร์	~	Dyn1
12	ประเภทการปิด	~	A (105°C)
13	การเพิ่มอุณหภูมิ	K	65
14	การสูญเสียจากภาระ	W	1150
15	การสูญเสียในช่วงการบรรทุก (85°C)	W	9800
16	อุปสรรค	%	4.0~60
17	วัสดุการลวด	~	อลูมิเนียม
18	วัสดุหลัก	~	เหล็กซิลิคอน
19	วัสดุเย็น	~	น้ํามันแร่
20	วัสดุบ้าน	~	เหล็กเคลือบ (สีเขียวมุนเซล)
23	สภาพการใช้งาน	~	ภายในหรือภายนอก
24	ระดับน้ําทะเล	M	≤ 1000
25	มาตรฐาน	~	ไออีอีซี 57159

ภาพวาดทางเทคนิค

โครงสร้าง

เครื่องแปลงน้ํามันแบบ 3 ขั้นตอนของ WINLEY® มีพลังงาน มั่นคง และถูกออกแบบให้เหมาะสมกับสิ่งแวดล้อมเครื่องแปลงเหล่านี้สามารถให้ความน่าเชื่อถือและคุ้มกันจากความล้มเหลวของอุปกรณ์ที่สําคัญมากขึ้น.

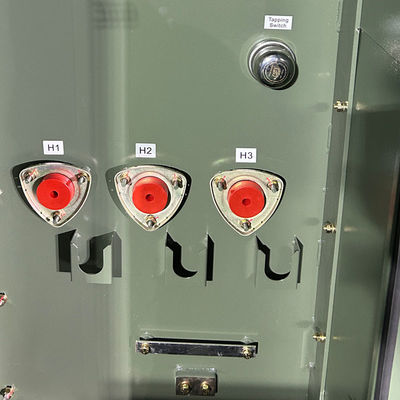

หัวหิน HV

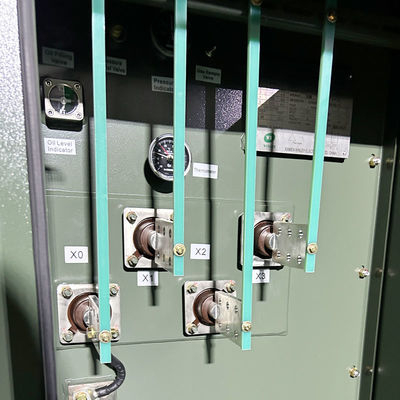

กล่อง LV
กดเปลี่ยน
น้ํามันประปา
เครื่องวัดระดับน้ํามัน
เครื่องวัดอุณหภูมิของของเหลว
เครื่องวัดความดัน
การยกกระดูก
สถานีติดพื้นดิน

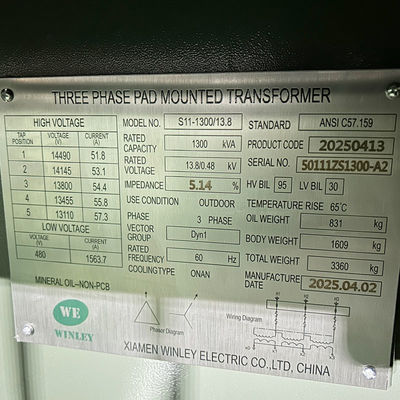

ป้ายชื่อ
เครื่องปรับความแรง
ไฟท์เบย์เน็ต
ฟิวส์ ELSP
วาล์วระบายน้ํามันพร้อมเครื่องเก็บตัวอย่าง
วาล์วระบายน้ํา

1300Kva Pad Mounted Three Phase Oil Immersion Distribution Transformer 13.8KV ถึง 480V พร้อมการรับรอง UL 7

รายละเอียด

พลังงานระดับ (KVA)	โวลเตชั่นสูง (KV)	โวลเตชั่นต่ํา (V)	การสูญเสียที่ไม่มีภาระ (W)	การสูญเสียภายในภาระ (W)	ความสูง (mm)	ความลึก (mm)	ความกว้าง (mm)	น้ําหนัก (kg)	น้ําหนัก (ปอนด์)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 กรดี้/7200 4160GrdY/2400 หรืออื่นๆ	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA			280	2200	1530	980	1510	989	2180
300KVA			480	3650	1680	1080	1660	1415	3119
500KVA			680	5100	1790	1160	1810	1905	4200
750KVA			980	7500	2030	1300	2030	2755	6074
1000KVA			1150	10300	1854	1549	1651	3235	7132
1500KVA			1640	14500	2150	1570	2210	5835	12864
2000KVA			2160	20645	2220	1600	2380	6430	14175
2500KVA			2680	23786	2330	1650	3070	8865	19544
3000KVA			3300	30300	2460	1850	3260	11300	24912
3735KVA			4125	37875	2680	2060	4080	14400	31746

การใช้งาน

เครื่องแปลงที่ติดกับพัดเป็นส่วนสําคัญของเครือข่ายกระจายไฟฟ้าที่ทันสมัย และถูกใช้ในระบบกระจายไฟฟ้าใต้ดินที่ทันสมัยพวกเขาให้การกระจายพลังงานที่มีประสิทธิภาพและน่าเชื่อถือในสภาพแวดล้อมที่หลากหลาย, รวมถึงที่อยู่อาศัย, การค้า, การเก็บพลังงาน, รถราง, การใช้งาน, เป็นต้น พวกเขาถูกใช้อย่างแพร่หลายในภูมิภาคอเมริกา เนื่องจากความทนทาน, การบํารุงรักษาง่าย, และคุณสมบัติความปลอดภัยของพวกเขา.

กระบวนการผลิต

FAQ

1. Q: ฉันสามารถมีคําสั่งตัวอย่างได้หรือไม่?

A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ.

2. Q: เวลานําคืออะไร?

A: เวลาการผลิตจํานวนมาก 15-25 วัน

3. Q: การรับประกันนานแค่ไหน?

A: 24 เดือนจาก B / L. หากมีปัญหาอุปกรณ์เสริมใด ๆ เพียงแค่ให้รูปของอุปกรณ์เสริมที่เสียหาย, แล้วเราจะให้บริการฟรี. ตามจํานวนสินค้า,เราจะให้อุปกรณ์เสริมที่เสียหายง่ายๆ ฟรีเรายังสามารถให้การสนับสนุนทางเทคนิคถ้าคุณต้องการ

4. Q: OEM / ODM มีหรือไม่?

ตอบ: ใช่ครับ เราเป็นผู้ผลิตด้วยทีมงาน R&D ของเราเอง เราสามารถปรับเปลี่ยนสินค้าตามภาพวาดหรือความต้องการของลูกค้า

บริการที่กําหนดเอง

a. สีที่กําหนดเองและฟังก์ชันพิเศษ

b กล่องที่กําหนดเอง

c. พิมพ์โลโก้ของลูกค้า

d. ความคิดอื่น ๆ ของคุณเกี่ยวกับผลิตภัณฑ์, เราสามารถช่วยคุณออกแบบและนํามันไปสู่การผลิต. บริการที่กําหนดไว้ข้างต้นต้องยืนยันก่อนการผลิต

5Q: วิธีการควบคุมคุณภาพสินค้า?

A: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก, ทุกชนิดของผลิตภัณฑ์ถือใบรับรอง CE. เรามีวิศวกรมืออาชีพ. พนักงานถูกกําหนดอย่างเคร่งครัดที่จะทําผลิตภัณฑ์ตามภาพวาด.ทุกกระบวนการมีผู้สอนทางเทคนิคผู้ดูแล QC จะตรวจสอบการผลิตเป็นประจํา เราจะทําการทดสอบผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครบถ้วนเมื่อผลิตภัณฑ์เสร็จสิ้น
