| ชื่อแบรนด์: | WINLEY |
| เลขรุ่น: | D-105/34.5 |
| ขั้นต่ำ: | 1 หน่วย |
| ราคา: | $1000-$10000 |
| รายละเอียดการบรรจุ: | กล่องพลายเวย์ |
| เงื่อนไขการจ่ายเงิน: | T/T |

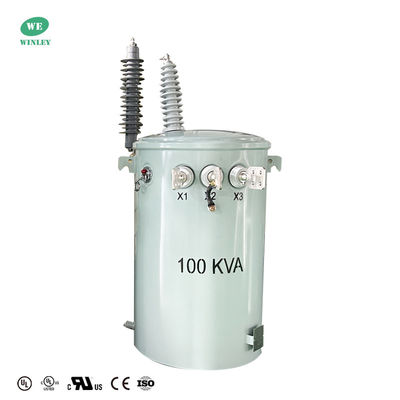

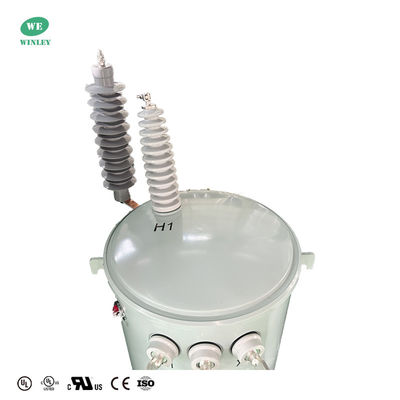

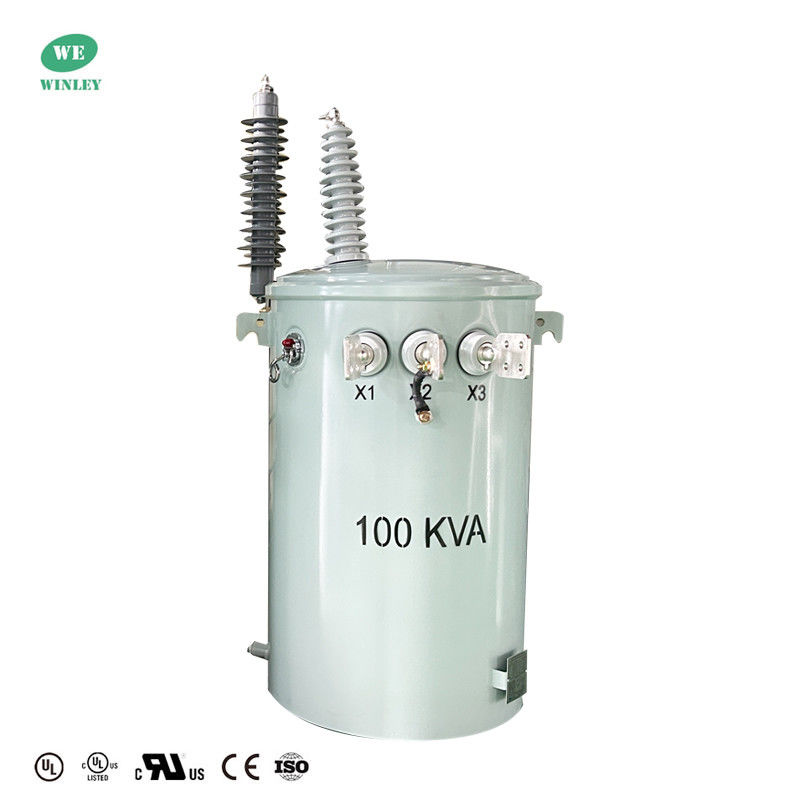

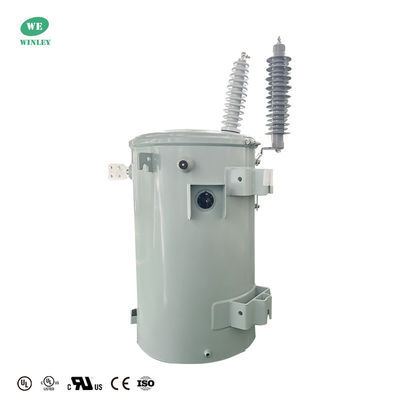

หม้อแปลงไฟฟ้าแบบติดตั้งบนเสาเฟสเดียว 100 Kva แบบสองขดลวด สำหรับการจ่ายไฟแบบแช่น้ำมัน 34.5kv ถึง 120v ANSI IEEE พร้อมใบรับรอง UL
หม้อแปลงไฟฟ้าแบบติดตั้งบนเสาเฟสเดียวแบบเติมน้ำมันของ WINLEY ได้รับการออกแบบมาเพื่อให้บริการโหลดการกระจายไฟเหนือศีรษะสำหรับที่อยู่อาศัย นอกจากนี้ยังเหมาะสำหรับโหลดเชิงพาณิชย์ขนาดเล็ก ไฟส่องสว่างในอุตสาหกรรม และการใช้งานด้านพลังงานที่หลากหลาย หม้อแปลงไฟฟ้าเหล่านี้ได้รับการออกแบบมาสำหรับสภาพการใช้งานที่พบได้ทั่วไปในระบบจำหน่ายพลังงานไฟฟ้าของสาธารณูปโภค
ทำไมต้องเลือกเรา
หม้อแปลงไฟฟ้าแบบติดตั้งบนเสาของ WINLEY ได้รับการรับรอง UL/cUL มีกำลังไฟ 10-333 kVA และเกินมาตรฐาน ANSI, IEEE, CSA, IEC60076 ด้วยประสบการณ์หลายทศวรรษ เราให้การสนับสนุนด้านเทคนิคอย่างเต็มที่และส่งออกไปทั่วโลกไปยังอเมริกาเหนือ/ใต้ และเอเชียตะวันออกเฉียงใต้ การออกแบบที่ปลอดภัย มั่นคง และมีประสิทธิภาพของเราช่วยลดต้นทุนการดำเนินงานเพื่อโซลูชันพลังงานที่เชื่อถือได้
ข้อมูลหลัก
| ประเภทหม้อแปลงไฟฟ้า | หม้อแปลงไฟฟ้าสำหรับจำหน่ายเหนือศีรษะ, ประเภททั่วไป |
| เฟส | เฟสเดียว |
| กำลังไฟ | 100 KVA |
| แรงดันไฟฟ้าปฐมภูมิ | 34500GrdY/19920 |
| BIL ปฐมภูมิ | 125 kV |
| แรงดันไฟฟ้าทุติยภูมิ | 120/240V |
| ระดับแรงดันไฟฟ้าทุติยภูมิ | คลาส 1.2 kV |
| เฟสเซอร์ทุติยภูมิ | เฟสเดียวแบบสองขดลวด |
| BIL ทุติยภูมิ | 30 KV |
| ความถี่ | 60 Hz |
| อุณหภูมิเพิ่มขึ้น | 65°C |
| พิกัดฉนวน | คลาส E |
| คลาสการระบายความร้อน | KNAN; ระบายความร้อนด้วยตัวเอง |
| มาตรฐานประสิทธิภาพ | ตรงตามมาตรฐาน DOE 2016, ตรงตามมาตรฐาน ANSI/IEEE |
| วัสดุขดลวด | ทองแดง |
| พิกัดอุณหภูมิแวดล้อม | 40°C |
| ระดับเสียง | 51 dBA |
| ประสิทธิภาพ | 99.00% |
| การสูญเสียขณะไม่มีโหลด (ในวัตต์) | +/- 268W |
| การสูญเสียขณะโหลดเต็มที่ (ในวัตต์) | +/- 1,095W |
แบบร่าง
หม้อแปลงไฟฟ้าสำหรับจำหน่ายเหนือศีรษะแบบเฟสเดียว (100 KVA) นี้เป็นแบบเติมของเหลวและติดตั้งบนเสา โดยมีแรงดันไฟฟ้าปฐมภูมิ 34500GrdY/19920V (125 kV BIL) และแรงดันไฟฟ้าทุติยภูมิ 120/240V (30 kV BIL) มีตัวเปลี่ยนแท็ป 5 ตำแหน่ง ขดลวดทองแดง และฉนวนคลาส E ใช้ น้ำมันพืชที่ย่อยสลายได้ทางชีวภาพ และการระบายความร้อนด้วยตัวเอง (KNAN) ตรงตาม DOE 2016/ANSI/IEEE ให้ประสิทธิภาพ 99% เสียง 51 dBA และถังเหล็กทนต่อการกัดกร่อน (สีเทา ANSI) ติดตั้งผ่านขายึดแขวนพร้อมข้อกำหนดการต่อสายดิน
คุณสมบัติมาตรฐาน
พิกัด
ข้อมูลจำเพาะ
| หม้อแปลงไฟฟ้าแบบแช่น้ำมันเฟสเดียว 10kva-333kva | ||||||
| กำลังไฟพิกัด(kVA) | สูง | แรงดันไฟฟ้าต่ำ(v) | สัญลักษณ์การเชื่อมต่อ | มาตรฐาน | อิมพีแดนซ์ไฟฟ้าลัดวงจร(%) | ประสิทธิภาพ |
| แรงดันไฟฟ้า(v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
กระบวนการผลิต
คำถามที่พบบ่อย
1. ถาม: ฉันสามารถมีคำสั่งซื้อตัวอย่างได้หรือไม่
ตอบ: ได้ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ
2. ถาม: ระยะเวลารอคอยสินค้านานเท่าไหร่
ตอบ: เวลาในการผลิตจำนวนมาก 15-25 วัน
3. ถาม: การรับประกันนานแค่ไหน
ตอบ: 24 เดือนนับจาก B/L หากมีปัญหาเกี่ยวกับอุปกรณ์เสริมใดๆ เพียงแค่ให้รูปภาพของอุปกรณ์เสริมที่เสียหาย จากนั้นเราจะให้บริการฟรี ตามจำนวนผลิตภัณฑ์ เราจะจัดหาอุปกรณ์เสริมที่เสียหายง่ายให้ฟรี นอกจากนี้เรายังสามารถให้การสนับสนุนด้านเทคนิคได้หากคุณต้องการ
4. ถาม: มี OEM/ODM หรือไม่
ตอบ: ใช่ มี! เราเป็นผู้ผลิตที่มีทีมงาน R&D ของเราเอง เราสามารถปรับแต่งผลิตภัณฑ์ตามแบบหรือความต้องการของลูกค้า
บริการที่กำหนดเอง:
ก. สีที่กำหนดเองและฟังก์ชันพิเศษ
ข. กล่องที่กำหนดเอง
ค. พิมพ์โลโก้ของลูกค้า
ง. ความคิดอื่นๆ ของคุณเกี่ยวกับผลิตภัณฑ์ เราสามารถช่วยคุณออกแบบและนำไปผลิตได้ บริการที่กำหนดเองข้างต้นต้องได้รับการยืนยันก่อนการผลิต
5. ถาม: จะควบคุมคุณภาพผลิตภัณฑ์ได้อย่างไร
ตอบ: บริษัทของเราเป็นเจ้าของเทคโนโลยีหลัก ผลิตภัณฑ์ทุกชนิดมีใบรับรอง CE เรามีวิศวกรมืออาชีพ พนักงานต้องปฏิบัติตามอย่างเคร่งครัดในการผลิตผลิตภัณฑ์ตามแบบ แต่ละกระบวนการมีผู้สอนด้านเทคนิค ผู้ควบคุม QC จะตรวจสอบการผลิตเป็นประจำ เราจะทำการทดสอบประสิทธิภาพของผลิตภัณฑ์ในระหว่างการผลิต และการทดสอบคุณภาพที่ครอบคลุมเมื่อผลิตภัณฑ์เสร็จสมบูรณ์
|
